РАЗДЕЛ 9T1
Система дистанционного управления замками и противоугонной системой
Внимание! Отсоедините провод от отрицательного вывода аккумулятора, прежде чем снимать или устанавливать какие-либо электрические устройства, а также в ситуации, когда есть возможность касания оголенных электрических контактов каким-либо инструментом или приспособлением. Отсоединение этого провода позволяет избежать травм и повреждения оборудования автомобиля. Кроме того, если не указано иное, зажигание должно находиться в положении LOCK.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Моменты затяжки резьбовых соединений
|
ПРОГРАММА
|
Н•м
|
фунт-фут
|
фунт-дюйм
|
|
Крепежный болт кронштейна сирены | 11 |
- |
97 |
СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ
ТАБЛИЦА СПЕЦИАЛЬНЫХ ИНСТРУМЕНТОВ
ПРИНЦИПИАЛЬНЫЕ И МОНТАЖНЫЕ СХЕМЫ

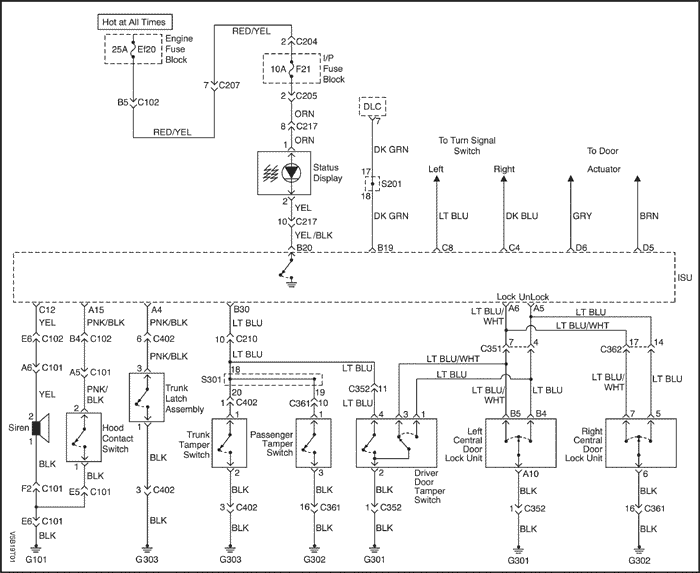

Система дистанционного управления замками с противоугонной системой
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕМОНТ
РАБОТЫ НА АВТОМОБИЛЕ
Сирена
Процедура снятия
- Отсоедините провод от отрицательного вывода аккумуляторной батареи.
- Отсоединить электрический разъем сирены.
- Снять крепежный болт кронштейна сирены.
- Снять сирену.
Процедура установки
- Установить кронштейн сирены с помощью крепежного болта. Убедиться, что крепежный болт кронштейна сирены также захватывает реле вспомогательного вентилятора.
Затянуть
Затянуть крепежный болт кронштейна сирены с усилием 11 Н•м (97 фунт-дюйм).
- Подключить электрический разъем сирены.
- Присоедините провод к отрицательному выводу аккумуляторной батареи.
Контрольный и контактный переключатели передней двери
Процедура снятия
- Отсоедините провод от отрицательного вывода аккумуляторной батареи.
- Снять панель обивки передней двери. См.
Раздел 9G, Облицовка салона.
- Снять замок передней двери со встроенными контрольным и контактным переключателями передней двери. См.
раздел 9P, «Двери».
Процедура установки
- Установить замок передней двери со встроенными контрольным и контактным переключателями передней двери. См.
раздел 9P, «Двери».
- Установить панель обивки передней двери. См.
Раздел 9G, Облицовка салона.
- Присоедините провод к отрицательному выводу аккумуляторной батареи.
Контрольный переключатель задней торцевой двери
Процедура снятия
- Отсоедините провод от отрицательного вывода аккумуляторной батареи.
- Снять цилиндр замка торцевой двери и встроенный контрольный переключатель задней торцевой двери. См.
Раздел 9S, Задняя часть кузова.
Процедура установки
- Установить цилиндр замка торцевой двери и встроенный контрольный переключатель задней торцевой двери. См.
Раздел 9S, Задняя часть кузова.
- Присоедините провод к отрицательному выводу аккумуляторной батареи.
Переключатель открытия задней торцевой двери
Процедура снятия
- Отсоедините провод от отрицательного вывода аккумуляторной батареи.
- Снять цилиндр замка задней торцевой двери и встроенный контрольный переключатель задней торцевой двери. См.
Раздел 9S, Задняя часть кузова.
Процедура установки
- Установить цилиндр замка торцевой двери и встроенный переключатель открытия задней торцевой двери. См.
Раздел 9S, Задняя часть кузова.
- Присоедините провод к отрицательному выводу аккумуляторной батареи.
Переключатель открытия капота.
Процедура снятия
- Отсоедините провод от отрицательного вывода аккумуляторной батареи.
- Дотянуться под переключатель открытия капота и, удерживая крепежную гайку, снять крепежный болт открытия капота.
- После снятия крепежного болта и гайки вытолкнуть вверх переключатель открытия капота снизу.
- Отсоединить электрический разъем от переключателя открытия капота.
- Снять переключатель открытия капота.
Процедура установки
- Установить переключатель открытия капота с помощью крепежного болта и гайки.
Затянуть
Затянуть крепежный болт переключателя открытия капота с усилием 4 Н•м (35 фунт-дюйм).
- Присоединить электрический разъем к переключателю открытия капота.
- Присоедините провод к отрицательному выводу аккумуляторной батареи.
Программирование передатчика дистанционного управления замками
Система дистанционного управления замками позволяет использовать до пяти (5) передатчиков на каждом автомобиле. Сменные передатчики системы дистанционного управления замками должны сначала программироваться для определенного автомобиля с помощью инструмента Scan100 Secan.
Этот процесс выполняется с помощью последовательной передачи данных между диагностическим прибором Scan100 и контрольным блоком дистанционного управления замками и является единственным методом, существующим для программирования передатчиков.
Примечание: Все передатчики для определенного автомобиля должны программироваться одновременно.
Примечание: Как только активируется функция программирования системы дистанционного управления замками, передатчик, который не был запрограммирован (или перепрограммирован) во время процедуры программирования, перестанет приводить в действие систему дистанционного управления замками данного автомобиля.
Примечание: Перед началом программирования проверить, закрыты ли двери, капот и багажник/задний люк.
- Соединить диагностический прибор Scan 100 с коннектором канала передачи данных (DLC).
- Поставить прибор Scan 100 в положение "ON", нажав кнопку "Power", затем подождать появления экрана главного меню (MAIN MENU).
- В экране "Главное меню" (MAIN MENU) выбрать "Диагностика" путем нажатия #1 на клавишной панели.
- В экране "Год выпуска модели" (MODEL YEAR) выбрать соответствующий год для определенного автомобиля либо путем прокрутки до нужного года и нажатия "ENTER" либо путем нажатия соответствующей цифры на клавишной панели.
- В экране "Тип автомобиля" (VEHICLE TYPE) выбрать соответствующую модель автомобиля либо путем прокрутки до нужного года и нажатия "ENTER" либо путем нажатия соответствующей цифры на клавишной панели
- В экране "Меню выбора системы" (SYSTEM SELECTION MENU) выбрать "Кузов" (Body) путем нажатия #2 на клавишной панели.
- В экране "Меню выбора кузова" (BODY SELECTION MENU) выбрать "Кодировка" (Coding) путем нажатия #3 на клавишной панели.
- В экране "Система кодировки" (CODING SYSTEM) выбрать "Только кодировка" (CODING ONLY) путем нажатия #1 на клавишной панели.
- В экране "Секретные коды" (SECRET NUMBER OF CODINGS) ввести четыре (4) нуля (0-0-0-0) в (4) ячейки, помеченные "1-2-3-4".
- В экране "Выбор системы кодировки" (CODING SYSTEM SELECT) выбрать "Дистанционныое управление" путем нажатия #2 на клавишной панели.
Примечание: Перед тем, как появится следующий экран, может возникнуть небольшая задержка и появится сообщение "Подождите" (PLEASE WAIT).
- В экране "Кодировка ISU RKE" (ISU RKE CODING) выбрать "Кодировка ключа" (Key Coding) путем нажатия #1 на клавишной панели.
- После указания прибора Scan 100 нажать любую кнопку на первом программируемом передатчике.
Внимание! Проверьте, чтобы во время этой процедуры не приводились в работу передатчики с других автомобилей, находящихся в непосредственной близости.
- Продолжать программирование передатчиков по инструкциям прибора Scan 100 до тех пор, пока не будут запрограммированы все передатчики.
Примечание: Для каждого автомобиля можно запрограммировать максимум пять (5) передатчиков.
- Как только все передатчики будут запрограммированы, нажать кнопку "Выход" (ESC) на клавишной панели. Дисплей подтвердит количество запрограммированных передатчиков. Если изображаемое количество не совпадает с количеством запрограммированных передатчиков, то повторить процесс.
- Поставить прибор Scan 100 в положение "OFF", нажав кнопку "Power", затем отключить его от коннектора канала передачи данных.
- Подождать около 10 секунд, затем проверить работу каждого запрограммированного передатчика.
Блок управления/приемник автоматически оставляет режим программирования и переключается на нормальный рабочий режим в следующих случаях:
- диагностический прибор отсоединен от ALDL.
- В блок управления/приемник записано пять паролей.
ОБЩЕЕ ОПИСАНИЕ И РАБОТА СИСТЕМЫ
Система дистанционного управления замками и противоугонной системой
Дистанционное управление замками и противоугонная система могут выполнять следующие функции:
- Отпирать и запирать двери автомобиля на расстоянии с помощью ручного высокочастотного передатчика.
- Чувствовать вторжение в автомобиль через двери, багажник или капот.
- Включать сигнализацию в случае вторжения.
- Автоматически запирать двери, если дверь или багажник не открывается в течение 30 секунд после того, как автомобиль был отперт с помощью системы дистанционного управления.
- Помочь водителю находить автомобиль в парковочной зоне.
- Передавать последовательные данные на сканирующий инструмент, чтобы помочь в диагностике отказов системы.
В систему дистанционного управления замками/противоугонной системой входят следующие компоненты:
- ISU (блок интеллектуальной коммутации).
- Ручной передатчик.
- Индикатор безопасности.
- Переключатель открытия задней торцевой двери.
- Контрольный переключатель задней торцевой двери.
- Контрольный переключатель передней двери.
- Контактный переключатель двери.
- Блок центрального запирания.
- Сигналы поворота.
- Сирена
- Переключатель открытия капота.
Дистанционное запирание и отпирание замков.
Ручной передатчик запирает и отпирает двери автомобиля, посылая радиоволны на ISU автомобиля. Рабочая зона передатчика колеблется от 5 до 10 м (от 16 до 32 футов)в зависимости от наличия или отсутствия на пути радиоволн посторонних объектов, таких как другие автомобили.
На передатчике есть кнопка LOCK (запереть) и UNLOCK (отпереть), которая работает только при выключенном зажигании и закрытом состоянии всех проемов (дверей, капота, задней торцевой двери). Нажатие кнопки UNLOCK (отпереть) приводит к следующему:
- Двери отпираются.
- Дважды загораются указатели поворота.
- Модуль снимается с сигнализации.
Нажатие кнопки LOCK (запереть) приводит к следующему:
- Двери запираются.
- Один раз загораются указатели поворота.
- Модуль ставится на сигнализацию.
В передатчике имеется сменная батарейка. Срок службы батарейки - не менее трех лет до момента ее замены.
Индикатор безопасности
На панели приборов есть индикатор безопасности. После нажатия кнопки запирания LOCK на передатчике, модуль/приемник переходит в режим постановки на сигнализацию и загорается индикатор безопасности SECURITY. Индикатор безопасности включается на 0,1 сек и выключается на 0,7 сек. С такой частотой он мигает, пока модуль/приемник не будет снят с сигнализации.
Обнаружение вторжения
Противоугонная функция ставится на сигнализацию, если передатчик отправляет сообщение LOCK (запереть) ISU, когда зажигание выключено. Если открывается капот, дверь или задняя торцевая дверь, то переключатель открытия капота, контактный выключатель двери или переключатель открытия задней торцевой двери изменяют свой входной сигнал на ISU, и включается сигнализация, если не возникает какое-либо из следующих условий:
- От передатчика получено сообщение UNLOCK (отпереть).
- Контрольный переключатель передней двери или задней торцевой двери показывают работу ключей.
Сигнализация также включается, если входной сигнал зажигания изменяется на подаваемое аккумуляторной батареей напряжение до момента возникновения одного из следующих условий:
- От передатчика получено сообщение UNLOCK (отпереть).
- Контрольный переключатель передней двери или задней торцевой двери показывают работу ключей.
- Сигнализация также включается, если противоугонная функция поставлена на сигнализацию и ультразвуковой датчик (по отдельному заказу) обнаруживает перемещение внутри автомобиля до того, как контрольный переключатель передней двери или задней торцевой двери показал работу ключей.
Сирена
Система дистанционного управления замками ставится на сигнализацию, когда получено сообщение LOCK (запереть) от передатчика при выключенном зажигании. Когда система поставлена на сигнализацию, она включает сирену и указатели поворота на 28 сек при возникновении одного из следующих условий:
- Дверь открывается без использования ключа до того, как от передатчика получен сигнал UNLOCK (отпереть).
- Задняя торцевая дверь открывается без использования ключа до того, как от передатчика получен сигнал UNLOCK (отпереть).
- Капот открывается до того, как от передатчика получен сигнал UNLOCK (отпереть), и до отпирания двери или задней торцевой двери.
- Входной сигнал переключателя зажигания показывает подаваемое батареей напряжение до того, как либо будет использован ключ для отпирания автомобиля, либо от передатчика будет получен сигнал UNLOCK (отпереть).
Сирена снимается с сигнализации после начала подачи звукового сигнал при возникновении одного из следующих условий:
- Дверь открыта с помощью ключа.
- Задняя торцевая дверь открывается с использованием ключа.
- Нажимается кнопка UNLOCK или LOCK на дистанционном передатчике.
Поиск автомобиля
Система дистанционного управления замками помогает водителю в поиске автомобиля. Если автомобиль отпирается с помощью дистанционного управления, то поворотные сигналы загораются дважды, чтобы показать место расположения автомобиля. Продолжительность световых сигналов и промежуток времени между световыми сигналами используются для того, чтобы показывать определенные состояния автомобиля. Перейти к
"Индикация неисправности или предупреждения"в этом разделе.
Автоматическое запирание (защитная блокировка)
Система дистанционного управления замками имеет функцию автоматического запирания. Если двери отпираются с помощью дистанционного передатчика, когда блок управления/приемник поставлен на сигнализацию, то двери автоматически снова запираются через 30 секунд, если при этом не возникает следующих ситуаций:
- Открывается дверь.
- Переключатель зажигания переводится в положение ON.
- Открывается задняя торцевая дверь.
- Открывается капот.
ISU (блок интеллектуальной коммутации)
ISU установлен на левой стороне рулевой колонки в боковине панели приборов. ISU обрабатывает сигналы от дистанционного передатчика и датчиков вторжения и включает сигнализацию при вторжении.
ISU также имеет функцию самодиагностики, которая изображает коды неисправностей. Чтобы вывести на дисплей коды неисправностей, сканирующий инструмент должен быть подключен к коннектору канала передачи данных (DLC).
ISU не будет сообщаться с передатчиками других автомобилей, так как существует более 4 миллиардов возможных комбинаций электронных паролей. ISU имеет прикрепленную антенну для обнаружения сигналов, поступающих с передатчика.
Индикация неисправности или предупреждения
При нажатии кнопки UNLOCK (отпереть) на дистанционном передатчике ISU зажигает стояночные фонари, чтобы показать информацию о системе дистанционного управления замками и противоугонной системой.
Нормальное состояние: Если вторжения в автомобиль и какой-либо неисправности не было обнаружено, то ISU подаст сигнал о нормальном состоянии при нажатии кнопки UNLOCK. Парковочные фонари дважды загорятся на 1 сек, с перерывом 1,0 сек между вспышками.
Индикация вторжения в автомобиль: Если с момента последнего нажатия кнопки LOCK (запереть) имело место вторжение в автомобиль, то при нажатии кнопки UNLOCK (отпереть) ISU подаст сигнал об этом. Стояночные огни дважды загорятся на 0,5 сек, с перерывом в 1,5 сек между вспышками.
Информация в ISU о вторжении в автомобиль и о неисправностях будет стерта, когда в следующий ISU войдет в состояние постановки на сигнализацию после приема от передатчика сообщения LOCK (запереть).
