4. TCM (TRANSMISSION CONTROL MODULE)

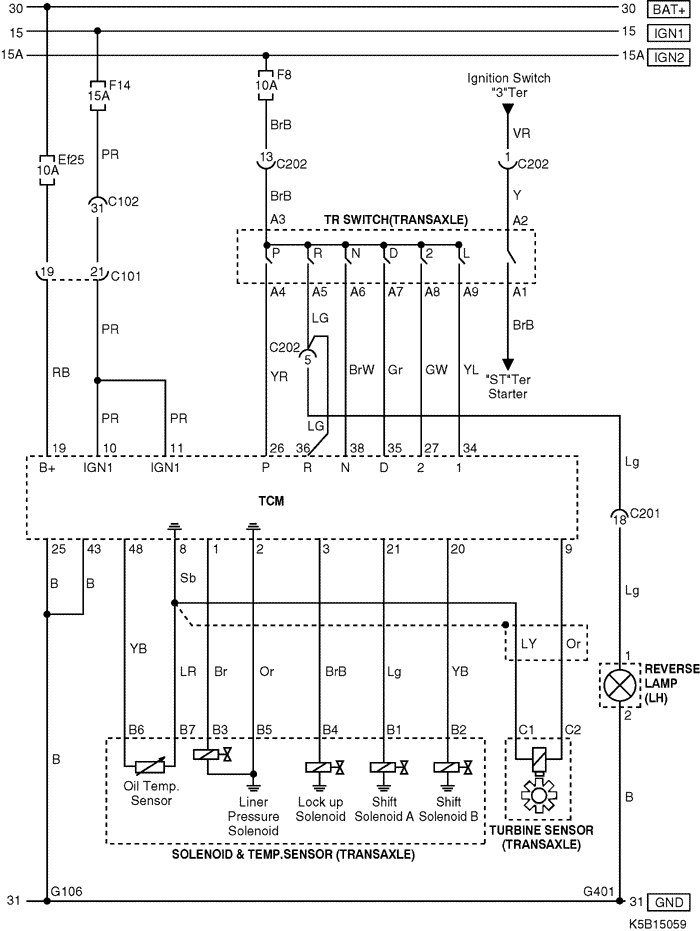

1) power supply, ground, pnp switch & sensor(turbine, solenoid & temp.) CIRCUIT
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| C101 (32 Pin, Black) | Engine - Engine Fuse Block | Engine Fuse Block |
| C102 (32 Pin, Gray) | I.P - Engine Fuse Block | Engine Fuse Block |
| C201 (26 Pin, White) | I.P - Floor | Left Driver Leg Room |
| C202 (22 Pin, White) | Engine - I.P | Behind Engine Fuse Block |
| G106 | Engine | Under Start Motor |
| G402 | Floor | Under Right "C" Pillar |

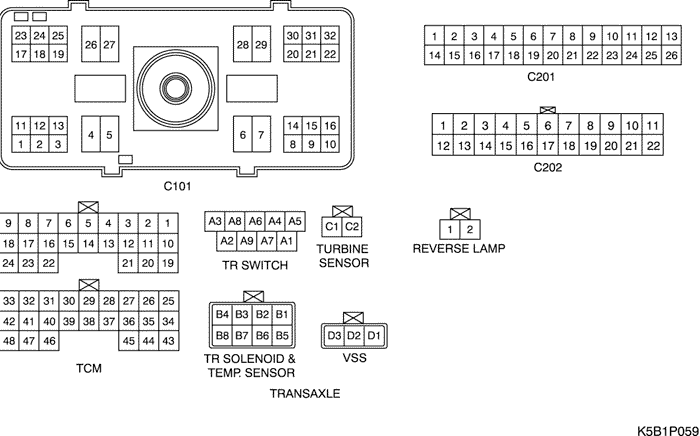

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

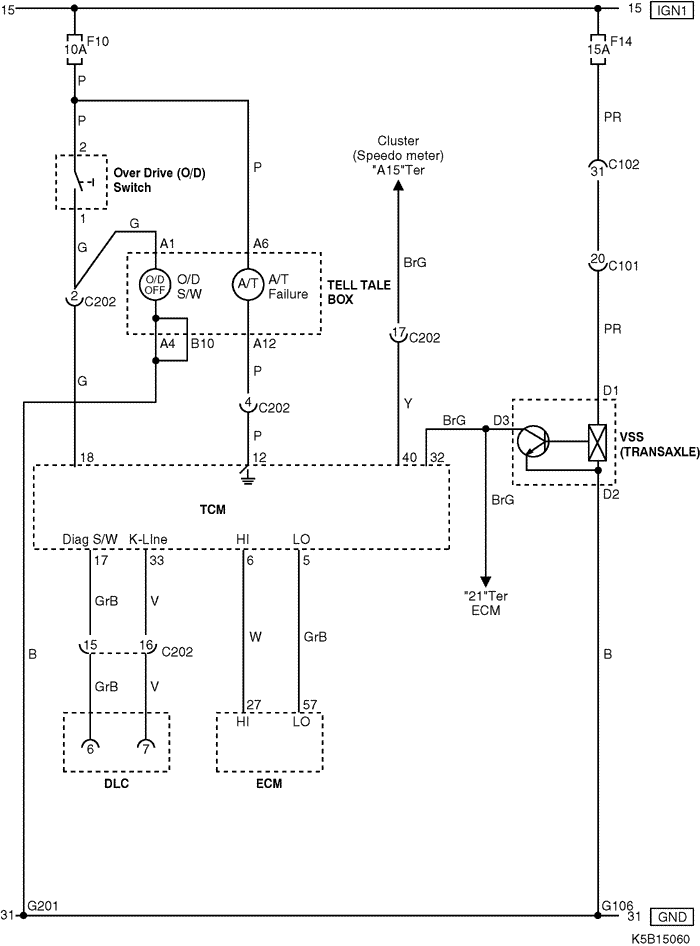

2) telltale box, cluster, vss, dlc, ecm & o/d(over drive) switch circuit
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| C101 (32 Pin, Black) | Engine - Engine Fuse Block | Engine Fuse Block |
| C102 (32 Pin, Gray) | I.P - Engine Fuse Block | Engine Fuse Block |
| C202 (22 Pin, White) | Engine - I.P | Behind Engine Fuse Block |
| G201 | I.P | Under Right "A" Pillar |

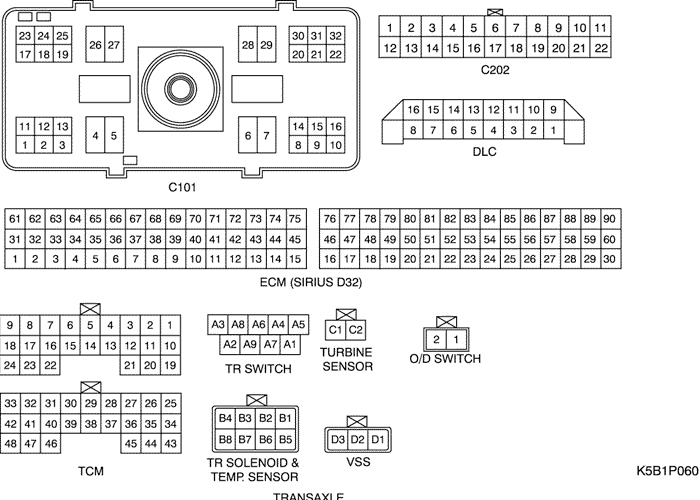

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
