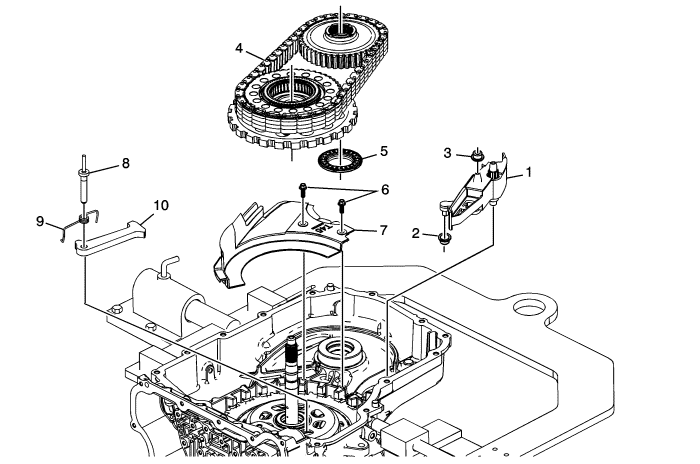

1

Смазочная лопатка приводного передаточного узла

2

Уплотнения смазочной лопатки приводного передаточного узла

3

Уплотнение смазки приводного передаточного узла

4

Ведомое зубчатое колесо в сборе, ведущее зубчатое колесо и стояночная собачка в сборе и приводной передаточный узел

Процедура

1. Приводной передаточный узел, узлы ведущего и ведомого зубчатых колес должны быть сняты одновременно.
2. Внутреннее кольцо шарикоподшипника ведомого зубчатого колеса установлено на корпус с небольшим натягом. Чтобы избежать затруднений при извлечении, вытаскивать без перекоса.

5

Подшипник ведомого зубчатого колеса в сборе

Подсказка
Подшипник ведомого зубчатого колеса может залипнуть на ведомом зубчатом колесе.

6

Болты перегородки чашки переднего дифференциала m6 x 16 (кол.: 2)

7

Перегородка чашки переднего дифференциала в сборе

8

Ось стояночной собачки

9

Пружина стояночной собачки

10

Стояночная собачка
