Осторожно: Для очистки уплотняемых поверхностей не допускается использовать абразивные материалы или острые инструменты. Мелкие абразивные частицы, оставшиеся после обработки, могут отрицательно сказаться на работе коробки передач. При использовании абразивных материалов также существует опасность снять излишне большой слой металла, что приведет к возникновению протеканий.

Осторожно: После очистки деталей коробки передач необходимо дать им высохнуть на воздухе. Не вытирайте чистые детали ветошью или бумагой. Ворс с ветоши может остаться на деталях и вызвать их поломку.

Осторожно: Не допускается использовать чистящий раствор повторно. Применение ранее использовавшихся чистящих средств может привести к образованию отложений и выходу детали из строя.

Предварительные процедуры

1. Тщательно очистить картер коробки передач, включая резьбы картера, с помощью чистого растворителя.
2. Очистить уплотнительные поверхности, предназначенные для размещения прокладок. Удалить все следы материала прокладок.
3. Проверить все резьбовые отверстия. Если потребуется, выполнить ремонт для устранения всех повреждений резьбы.

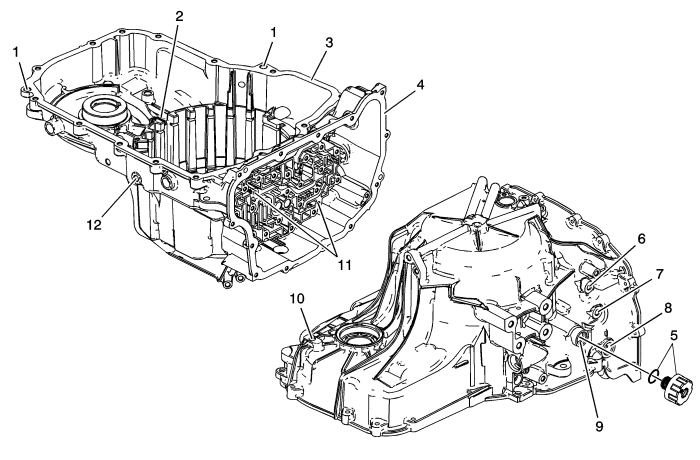

1

Установочный штифт корпуса гидротрансформатора

Процедура

Осмотреть установочные штифты корпуса гидротрансформатора.

Подсказка
Монтажная высота установочных штифтов равна 7,4 мм (0,29 дюйм).

2

Шариковый предохранительный клапан для жидкости

Подсказка
Глубина установки шарика обратного клапана равна 11 мм (0,43 дюйма).

3

Уплотняемая поверхность корпуса гидротрансформатора

4

Уплотняемая поверхность крышки блока управляющих клапанов

5

Уплотнение крышки маслоналивного отверстия

6

Уплотняемая поверхность трубки охладителя трансмиссионной жидкости

7

Пробка для проверки давления жидкости

Внимание См. Предупреждение о крепежных деталях в разделе "Введение".

Затянуть
12 Н·м (106 фунт дюйм)

8

Поверхность уплотнения вала ручного переключения

9

Уплотняемая поверхность крышки отверстия для налива трансмиссионной жидкости

10

Пробка для проверки уровня жидкости

Затянуть
12 Н·м (106 фунт дюйм)

11

Установочный штифт блока клапанов

Процедура

Осмотреть установочные штифты блока клапанов.

Подсказка
Монтажная высота установочных штифтов равна 5,8 мм (0,22 дюйм).

12

Сливная пробка

Затянуть
12 Н·м (106 фунт дюйм)
