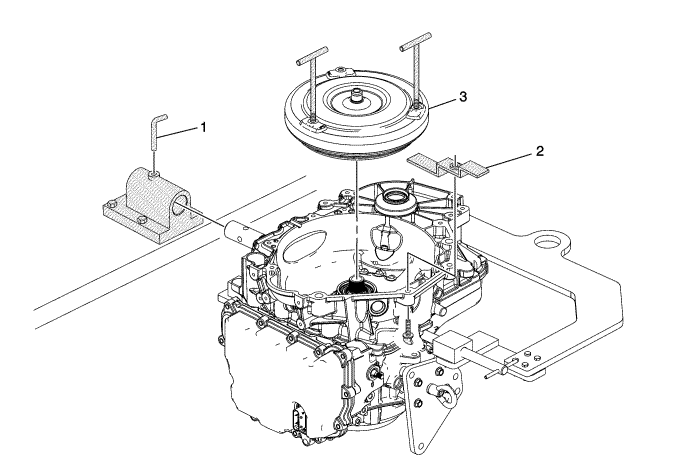

1

Стопорный палец

Предупреждение: Следует заблокировать крепежное приспособление на стенде с помощью штифта, чтобы надежно зафиксировать коробку передач и предотвратить возможность травмирования.

Подсказка
Обеспечить установку зажимного приспособления dt 3289-20 на стенде, который имеет надежные опоры и в состоянии выдержать массу коробки передач в сборе, не опрокинувшись. В качестве альтернативы, для установки коробки передач в сборе для проведения ремонтных работ можно использовать адаптер dt-39890 и стенд для двигателя.

Специальный инструмент

Эквивалентные местные инструменты см. Специальный инструмент .

2

dt 21366 Накладка для фиксации гидротрансформатора

3

Гидротрансформатор в сборе

Осторожно: Затягивать крепление подъемных ручек следует до упора. Не затягивайте слишком сильно. Чрезмерная затяжка крепления подъемных ручек может привести к повреждению гидротрансформатора.

Подсказка
Подъем гидротрансформатора с отклонением от вертикали может привести к повреждению манжетного уплотнения муфты гидротрансформатора, которое находится внутри узла муфты.

Специальный инструмент

dt 46409 Ручки для подъема гидротрансформатора

Эквивалентные местные инструменты см. Специальный инструмент .
