Cruze

Начальная страница GMDE Загрузить статическое содержание Загрузить динамическое содержание Справка?

Сборка корпуса муфты передач 3-5-r и 4-5-6 — 6t40/45/50

Таблица 1: Установка дисков муфты 3-5-R
Таблица 2: Установка задающего колеса и поршня
Таблица 3: Установка поршня муфты 4-5-6
Таблица 4: Установка демпфера жидкости муфты 4-5-6
Таблица 5: Установка дисков муфты 4-5-6
Таблица 6: Установка вала турбины

Установка дисков муфты 3-5-r


1891346

Установка дисков муфты 3-5-r

Выноска

Название компонента

1

Нажимной диск муфты 3-5-r (волнистый)

2

Диск муфты 3-5-r (кол.: 3)

3

Узел диска муфты 3-5-r (кол.: 3)

4

Опорный диск муфты 3-5-r

5

Стопорное кольцо опорного диска муфты 3-5-r

Установка задающего колеса и поршня


1891348

Установка задающего колеса и поршня

Выноска

Название компонента

1

Уплотнение (черное) демпфера поршня муфты 3-5-r

2

Внутреннее уплотнение поршня муфты 3-5-r

3

Уплотнение (оранжевое) внутреннее (задающее колесо) поршня муфты 3-5-r

4

Узел возвратной пружины поршня муфты 3-5-r

5

Поршень муфты 3-5-r

6

Задающее колесо датчика скорости входного вала

7

Стопорное кольцо задающего кольца датчика скорости входного вала

Осторожно: Сожмите задающий диск лишь настолько, чтобы очистить стопорное кольцо. Чрезмерное сжатие может привести к обламыванию установочного выступа и корпуса муфты.

Осторожно: Отрегулируйте давление воздуха таким образом, чтобы оно не превышало 40 фунтов на кв. дюйм. Слишком высокое давление может привести к тому, что ход поршня окажется слишком большим, в результате чего его уплотнения будут повреждены.

Процедура

Расположить корпус в сборе на опоре входного вала внутри картера. Подать сжатый воздух в расположенное в картере отверстие для подачи жидкости в муфту, чтобы проверить исправность работы поршня.

Специальный инструмент

dt-47694 Приспособление для сжатия пружины поршня

Эквивалентные местные инструменты см. Специальный инструмент .

Установка поршня муфты 4-5-6


1891354

Установка поршня муфты 4-5-6

Выноска

Название компонента

1

Внутреннее уплотнение поршня муфты 4-5-6

2

Наружное уплотнение (большое) (круглое в сечении) поршня муфты 4-5-6

3

Наружное уплотнение (темно-синее) (ступенчатое в сечении) поршня муфты 4-5-6

4

Поршень муфты 4-5-6

Подсказка

    • Предохранительное кольцо dt-47805 служит для защиты кромки уплотнения поршня от повреждения при установке. Чтобы облегчить установку поршня, смазать предохранительное кольцо dt-47805 изнутри тонким слоем жидкости для автоматических коробок передач.
    •  Приспособление для сжатия пружин dt-47951-2 можно при необходимости использовать как толкатель.

Специальный инструмент

    • dt-47805 Предохранительное кольцо для защиты уплотнений
    • dt-47951-2 Приспособление для сжатия пружин

Эквивалентные местные инструменты см. Специальный инструмент .

Установка демпфера жидкости муфты 4-5-6

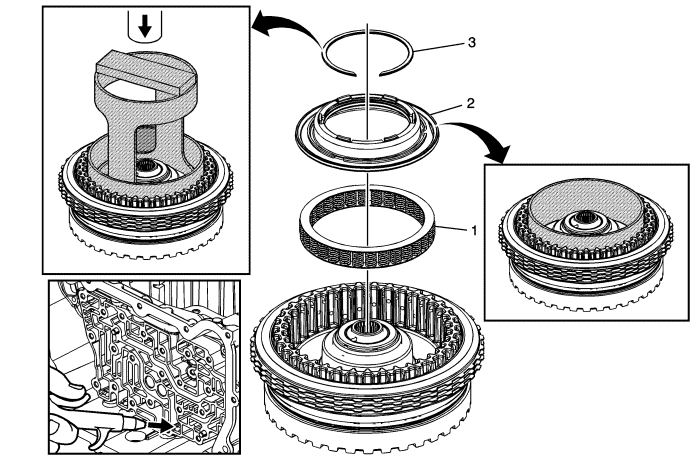

1891357

Установка демпфера жидкости муфты 4-5-6

Выноска

Название компонента

1

Узел возвратной пружины поршня муфты 4-5-6

2

Узел демпфера жидкости поршня муфты 4-5-6

Подсказка
Предохранительное кольцо служит для защиты кромки уплотнения демпфера от повреждения при установке. Чтобы облегчить установку демпфера, смазать предохранительное кольцо изнутри тонким слоем масла для автоматических коробок передач.

Специальный инструмент

    • dt-47951-1 Предохранительное кольцо для защиты уплотнений для применения с 6t40/45
    • dt-50117 Предохранительное кольцо для защиты уплотнений для применения с 6t50

Эквивалентные местные инструменты см. Специальный инструмент .

3

Стопорное кольцо демпфера муфты 4-5-6

Осторожно: Отрегулируйте давление воздуха таким образом, чтобы оно не превышало 40 фунтов на кв. дюйм. Слишком высокое давление может привести к тому, что ход поршня окажется слишком большим, в результате чего его уплотнения будут повреждены.

Процедура

  1. Стопорное кольцо демпфера муфты 4-5-6 не подлежит повторному использованию. Установите НОВОЕ стопорное кольцо.
  2. При установке стопорного кольца оставить на месте предохранительное кольцо для защиты уплотнений.
  3. Расположить корпус в сборе на опоре входного вала внутри картера. Подать сжатый воздух в расположенное в картере отверстие для подачи жидкости в муфту, чтобы проверить исправность работы поршня.

Специальный инструмент

dt-47951-2 Приспособление для сжатия пружин

Эквивалентные местные инструменты см. Специальный инструмент .

Установка дисков муфты 4-5-6


1891361

Установка дисков муфты 4-5-6

Выноска

Название компонента

1

Упорный подшипник ступицы водила реактивной передачи

2

Ступица водила реактивной передачи в сборе

3

Волнистый диск муфты 4-5-6

4

Нажимной диск муфты 4-5-6

5

Узел диска муфты 4-5-6 (кол.: 4)

6

Диск муфты 4-5-6 (кол.: 3)

7

Опорный диск муфты 4-5-6

8

Стопорное кольцо опорного диска муфты 4-5-6

Установка вала турбины


1891372

Установка вала турбины

Выноска

Название компонента

1

Вал турбины

2

Стопорное кольцо вала турбины

Подсказка
Не использовать повторно стопорное кольцо вала турбины.

Специальный инструмент

ge 5586-a Щипцы для пружинных стопорных колец или аналогичный инструмент

Эквивалентные местные инструменты см. Специальный инструмент .
