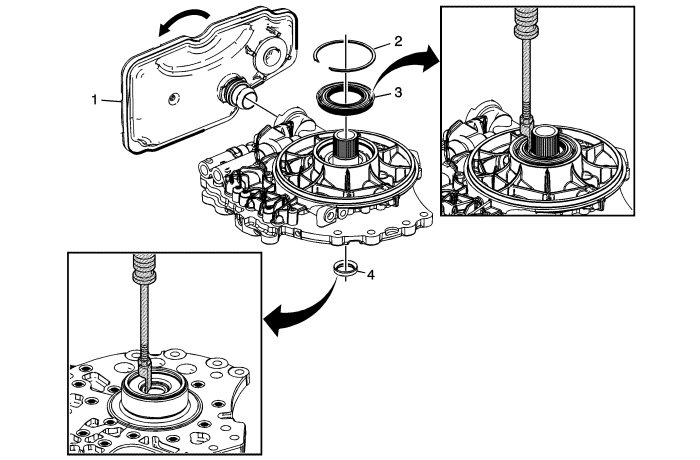

1

Узел фильтра трансмиссионной жидкости в сборе

Подсказка
Повернуть фильтр на 90 градусов, чтобы отсоединить стопорные лапки.

2

Держатель уплотнения трансмиссионной жидкости гидротрансформатора

3

Уплотнение рабочей жидкости гидротрансформатора

Специальный инструмент

Эквивалентные местные инструменты см. Специальный инструмент .

4

Узел уплотнения трансмиссионной жидкости гидротрансформатора

Специальный инструмент

Эквивалентные местные инструменты см. Специальный инструмент .

Предупреждение: Пружины клапанов могут быть сильно сжаты. При снятии стопорных колец и пробок проявляйте осторожность. Возможно травмирование.

Осторожно: После очистки деталей коробки передач необходимо дать им высохнуть на воздухе. Не вытирайте чистые детали ветошью или бумагой. Ворс с ветоши может остаться на деталях и вызвать их поломку.

Осторожно: Не допускается использовать чистящий раствор повторно. Применение ранее использовавшихся чистящих средств может привести к образованию отложений и выходу детали из строя.

Предварительная процедура

Очистить детали всех клапанов и корпус насоса и убедиться в отсутствии их износа и/или повреждений.

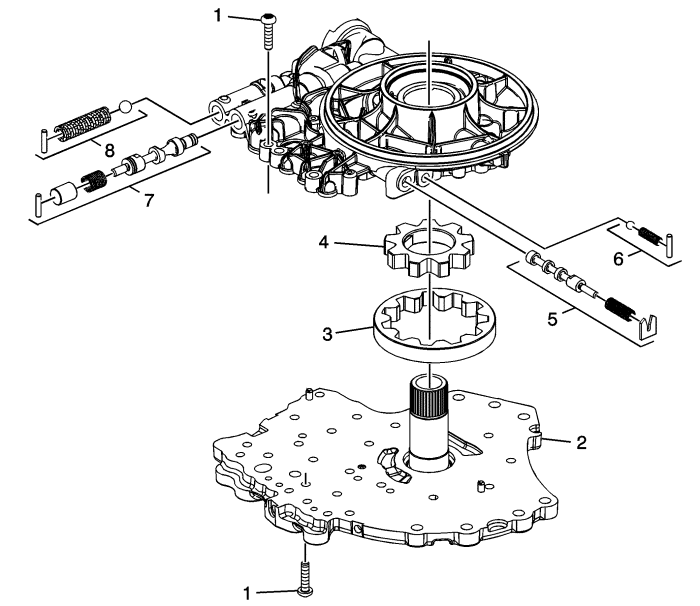

1

Болты крышки насоса трансмиссионной жидкости m6 x 25 (кол.: 23)

Подсказка
На стороне крышки насоса имеются 3 болта, и 20 болтов имеются на стороне корпуса насоса.

2

Крышка насоса трансмиссионной жидкости

3

Ведомая шестерня насоса трансмиссионной жидкости

4

Ведущая шестерня насоса трансмиссионной жидкости

5

Клапанный механизм клапана управления муфтой гидротрансформатора tcc

6

Клапанный механизм шарового клапана сброса давления насоса трансмиссионной жидкости

7

Клапанный механизм клапана-регулятора давления

8

Клапанный механизм шарового клапана сброса давления tcc
