Усилитель тормоза, замена насоса

Процедура демонтажа

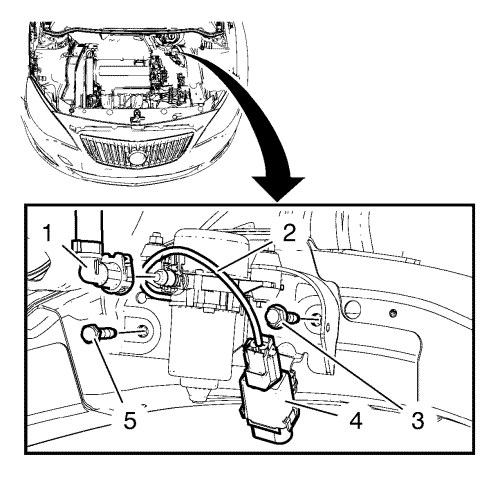

    2192098
  1. Отсоединить электрический разъем (4).
  2. Отсоединить быстроразъемный фитинг (1) вакуумного шланга от вакуумного насоса (2) тормозного усилителя.
  3. Выкрутить болты (3, 5).
  4. Снять вместе с кронштейном вакуумный насос (2) тормозного усилителя с автомобиля.

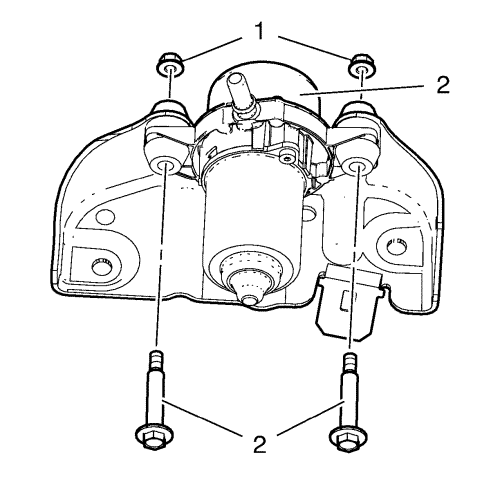

  5. 2192100
  6. Снять винты и гайки (1) насоса с электронасоса тормозного усилителя (2).

Процедура установки

    Осторожно: См. Предупреждение о крепежных деталях во введении.


    2192100
  1. Установить винты и гайки (1) насоса на электронасос тормозного усилителя (2) и затяните с моментом 7,5 Н·м (66 фунт-дюйм).

  2. 2192098
  3. Отсоединить электрический разъем (4).
  4. Снять вместе с кронштейном вакуумный насос (2) тормозного усилителя с автомобиля.
  5. Установите болты (3, 5) и затяните их с моментом 20 Н·м (15 фунт футов).
  6. Подсоединить быстроразъемный фитинг (1) вакуумного шланга к вакуумному насосу (2) тормозного усилителя.
  7. Присоедините электрический разъём (4).
