Замена педали тормоза, акселератора или сцепления. — Автомобиль с левым рулем
Процедура демонтажа
- Снимите аккумулятор. См.
Аккумуляторная батарея Замена : 1.6L LDE, LLU, LXT, LXV и 1.8 л 2H0 → Дизель .
- Демонтировать поддон аккумулятора. См. Поддон аккумулятора Замена .
Примечание: НЕ отсоединять шланги охлаждающей жидкости двигателя.
- Снять зажим (2) расширительного бачка радиатора.
- Снимите расширительный бачок радиатора (1).
Отвести расширительный бачок (1) радиатора в сторону.
- Снять болты (1) кронштейна BPMV.
- Снять болты (1) тормозного усилителя.
Примечание:
| • | НЕ открывать гидравлическую тормозную систему. |
| • | Требуется помощь второго механика. |
- Потянуть тормозной усилитель и BPMV в сборе вперед, чтобы получить доступ к гайкам (1) кронштейна педали тормоза.
- Снять гайки (1) кронштейна педали тормоза.
- Снять нижнюю декоративную крышку панели приборов. См.
Замена крышки нижней декоративной подушки приборной панели : без надувной подушки безопасности в области колен .
- Снимите верхнюю декоративную крышку рулевой колонки. См. Замена верхней декоративной крышки рулевой колонки .
- Снимите нижнюю декоративную крышку рулевой колонки. См. Замена нижней декоративной крышки рулевой колонки .
- Снять промежуточный рулевой вал. См. Замена промежуточного вала рулевой колонки .
- Демонтировать рулевую колонку См.
Замена рулевой колонки : Автомобиль с правым рулем → Автомобиль с левым рулем .
- Отсоединить толкатель (1) педали тормоза от педали тормоза.

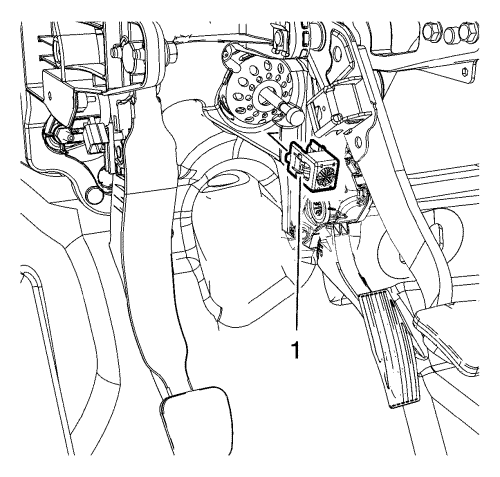

- Замените щелчковый разъем (1) между толкателем клапана тормозного усилителя и педалью тормоза на новую деталь.
- Демонтируйте датчик положения педали тормоза. См. Датчик положения педали тормоза Замена
- Снять гайки (2) главного цилиндра сцепления с кронштейна педали, если она установлена.
- Отсоединить толкатель (1) главного цилиндра сцепления от педали сцепления, если она установлена.
- Извлечь болт (1) кронштейна педали тормоза из распорной поперечины.
- Отделить жгут проводов от кронштейна педали.
- Отсоедините электрические разъёмы.
- Снять с автомобиля педали тормоза, газа и сцепления в сборе.
- Переместите детали, если это необходимо.
Процедура установки
- Установить на автомобиль педали тормоза, газа и сцепления в сборе.
- Установить жгут проводов на кронштейн педали тормоза.
- Присоедините электрические разъёмы.
Осторожно: См. Предупреждение о крепежных деталях во введении.
- Установить болты кронштейна педали тормоза и затянуть их с моментом 20 Н·м (15 фунто- футов).
- Подсоединить толкатель (1) главного цилиндра сцепления к педали сцепления, если она установлена.
- Установить гайки (2) главного цилиндра сцепления на кронштейн педали, если она установлена, и затянуть их с моментом 18 Н·м (14 фунто- футов).
- Установить датчик положения педали тормоза. См. Датчик положения педали тормоза Замена
- Подсоединить толкатель (1) педали тормоза к педали тормоза.
- Установить рулевую колонку. См.
Замена рулевой колонки : Автомобиль с правым рулем → Автомобиль с левым рулем .
- Установить промежуточный рулевой вал. См. Замена промежуточного вала рулевой колонки .
- Установите нижнюю декоративную крышку рулевой колонки. См. Замена нижней декоративной крышки рулевой колонки .
- Установите верхнюю декоративную крышку рулевой колонки. См. Замена верхней декоративной крышки рулевой колонки .
- Установить нижнюю декоративную крышку панели приборов. См.
Замена крышки нижней декоративной подушки приборной панели : без надувной подушки безопасности в области колен .
Примечание:
| • | НЕ открывать гидравлическую тормозную систему. |
| • | Требуется помощь второго механика. |
- Потянуть тормозной усилитель и BPMV в сборе вперед, чтобы получить доступ к гайкам (1) кронштейна педали тормоза.
- Установить гайки (1) кронштейна педали и затянуть их с моментом 20 Н·м (15 фунто- футов).
- Установить болты (1) тормозного усилителя и затянуть их с моментом 19 Н·м (15 фунто- футов).
- Вверните болты (1) держателя BPMV и затяните их с моментом затяжки 20 Н·м (15 фунт фут).
- Установить кронштейн BPMV в сборе (1).
- Вверните болты (2) держателя BPMV и затяните их с моментом затяжки 20 Н·м (15 фунт фут).
Примечание: НЕ отсоединять шланги охлаждающей жидкости двигателя.
- Установить расширительный бачок радиатора (1).
- Установить зажим (2) расширительного бачка радиатора.
- Установите аккумуляторный ящик. См. Поддон аккумулятора Замена .
- Установить аккумуляторную батарею. См.
Аккумуляторная батарея Замена : 1.6L LDE, LLU, LXT, LXV и 1.8 л 2H0 → Дизель .
- Выполнить калибровку датчика положения педали тормоза. См. Калибровка датчика положения педали тормоза .
