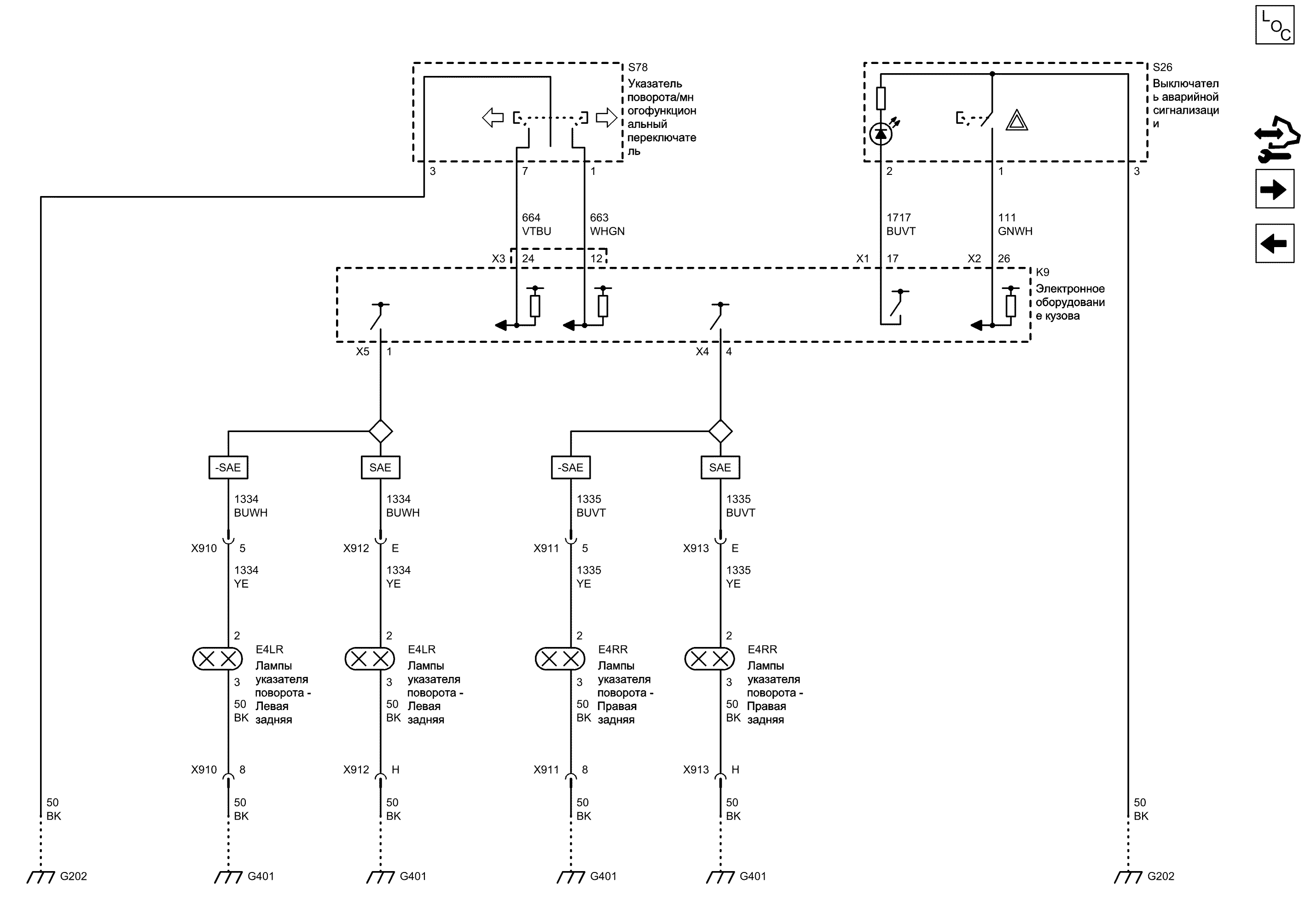

Указатели поворота 2 от 2


            |                         |



Указатели поворота

Указатели поворота



Стоп-сигналы

Стоп-сигналы



Справочные данные по контроллерам

Справочные данные по контроллерам



Перечень основных электрических компонентов

Перечень основных электрических компонентов

x5 Электронное оборудование кузова x5 :
Расположение деталей (узлов) — Трехмерная схема жгутов
Внешний вид разъема и ремонт

x3 Электронное оборудование кузова x3 :
Расположение деталей (узлов) — Трехмерная схема жгутов
Внешний вид разъема и ремонт

x4 Электронное оборудование кузова x4 :
Расположение деталей (узлов) — Трехмерная схема жгутов
Внешний вид разъема и ремонт

g401 Задняя панель, левая :
Расположение деталей (узлов) — Трехмерная схема жгутов
Внешний вид разъема и ремонт
Электрическая схема — G401

g401 Задняя панель, левая :
Расположение деталей (узлов) — Трехмерная схема жгутов
Внешний вид разъема и ремонт
Электрическая схема — G401

x1 Электронное оборудование кузова x1 :
Расположение деталей (узлов) — Трехмерная схема жгутов
Внешний вид разъема и ремонт

x2 Электронное оборудование кузова x2 :
Расположение деталей (узлов) — Трехмерная схема жгутов
Внешний вид разъема и ремонт

g202 Поперечина, панель приборов - позади аудиосистемы :
Расположение деталей (узлов) — Трехмерная схема жгутов
Внешний вид разъема и ремонт — Левостороннее управление
Внешний вид разъема и ремонт — Правостороннее управление
Электрическая схема — G202

x910 Жгут проводов кузова и жгут проводов левого заднего фонаря/стоп-сигнала :
Расположение деталей (узлов) — Трехмерная схема жгутов СТРАНЫ - КРОМЕ СЕВЕРНОЙ АМЕРИКИ
Внешний вид разъема и ремонт — Вилка СТРАНЫ - КРОМЕ СЕВЕРНОЙ АМЕРИКИ
Внешний вид разъема и ремонт — Гнездо СТРАНЫ - КРОМЕ СЕВЕРНОЙ АМЕРИКИ

x912 Жгут проводов кузова и жгут проводов левого заднего фонаря/стоп-сигнала :
Расположение деталей (узлов) — Трехмерная схема жгутов СТРАНЫ - СЕВЕРНАЯ АМЕРИКА
Внешний вид разъема и ремонт — Вилка СТРАНЫ - СЕВЕРНАЯ АМЕРИКА

x910 Жгут проводов кузова и жгут проводов левого заднего фонаря/стоп-сигнала :
Расположение деталей (узлов) — Трехмерная схема жгутов СТРАНЫ - КРОМЕ СЕВЕРНОЙ АМЕРИКИ
Внешний вид разъема и ремонт — Вилка СТРАНЫ - КРОМЕ СЕВЕРНОЙ АМЕРИКИ
Внешний вид разъема и ремонт — Гнездо СТРАНЫ - КРОМЕ СЕВЕРНОЙ АМЕРИКИ

x912 Жгут проводов кузова и жгут проводов левого заднего фонаря/стоп-сигнала :
Расположение деталей (узлов) — Трехмерная схема жгутов СТРАНЫ - СЕВЕРНАЯ АМЕРИКА
Внешний вид разъема и ремонт — Вилка СТРАНЫ - СЕВЕРНАЯ АМЕРИКА

g401 Задняя панель, левая :
Расположение деталей (узлов) — Трехмерная схема жгутов
Внешний вид разъема и ремонт
Электрическая схема — G401

g401 Задняя панель, левая :
Расположение деталей (узлов) — Трехмерная схема жгутов
Внешний вид разъема и ремонт
Электрическая схема — G401

x911 Жгут проводов кузова и жгут проводов правого заднего фонаря/стоп-сигнала :
Расположение деталей (узлов) — Трехмерная схема жгутов СТРАНЫ - КРОМЕ СЕВЕРНОЙ АМЕРИКИ
Внешний вид разъема и ремонт — Вилка СТРАНЫ - КРОМЕ СЕВЕРНОЙ АМЕРИКИ
Внешний вид разъема и ремонт — Гнездо СТРАНЫ - КРОМЕ СЕВЕРНОЙ АМЕРИКИ

x913 Жгут проводов кузова и жгут проводов правого заднего фонаря/стоп-сигнала :
Расположение деталей (узлов) — Трехмерная схема жгутов
Внешний вид разъема и ремонт — Вилка СТРАНЫ - СЕВЕРНАЯ АМЕРИКА

x911 Жгут проводов кузова и жгут проводов правого заднего фонаря/стоп-сигнала :
Расположение деталей (узлов) — Трехмерная схема жгутов СТРАНЫ - КРОМЕ СЕВЕРНОЙ АМЕРИКИ
Внешний вид разъема и ремонт — Вилка СТРАНЫ - КРОМЕ СЕВЕРНОЙ АМЕРИКИ
Внешний вид разъема и ремонт — Гнездо СТРАНЫ - КРОМЕ СЕВЕРНОЙ АМЕРИКИ

x913 Жгут проводов кузова и жгут проводов правого заднего фонаря/стоп-сигнала :
Расположение деталей (узлов) — Трехмерная схема жгутов
Внешний вид разъема и ремонт — Вилка СТРАНЫ - СЕВЕРНАЯ АМЕРИКА

e4rr Лампы указателя поворота - Правая задняя :
Расположение деталей (узлов) — Трехмерная схема жгутов
Внешний вид разъема и ремонт

e4rr Лампы указателя поворота - Правая задняя :
Расположение деталей (узлов) — Трехмерная схема жгутов
Внешний вид разъема и ремонт

e4lr Лампы указателя поворота - Левая задняя :
Расположение деталей (узлов) — Трехмерная схема жгутов
Внешний вид разъема и ремонт

e4lr Лампы указателя поворота - Левая задняя :
Расположение деталей (узлов) — Трехмерная схема жгутов
Внешний вид разъема и ремонт

k9 Электронное оборудование кузова :
Расположение деталей (узлов) — Трехмерная схема жгутов

s78 Указатель поворота/многофункциональный переключатель :
Расположение деталей (узлов) — Трехмерная схема жгутов Левостороннее управление
Внешний вид разъема и ремонт

s26 Выключатель аварийной сигнализации :
Расположение деталей (узлов) — Трехмерная схема жгутов
Внешний вид разъема и ремонт

g202 Поперечина, панель приборов - позади аудиосистемы :
Расположение деталей (узлов) — Трехмерная схема жгутов
Внешний вид разъема и ремонт — Левостороннее управление
Внешний вид разъема и ремонт — Правостороннее управление
Электрическая схема — G202
