1

Нажимной диск муфты 3-5-r (волнистый)

2

Диск муфты 3-5-r (кол.: 3)

3

Узел диска муфты 3-5-r (кол.: 3)

4

Опорный диск муфты 3-5-r

5

Стопорное кольцо опорного диска муфты 3-5-r

1

Уплотнение (черное) демпфера поршня муфты 3-5-r

2

Внутреннее уплотнение поршня муфты 3-5-r

3

Уплотнение (желтое) внутреннее (задающее колесо) поршня муфты 3-5-r

4

Узел возвратной пружины поршня муфты 3-5-r

5

Поршень муфты 3-5-r

6

Задающее колесо датчика скорости входного вала

7

Стопорное кольцо задающего кольца датчика скорости входного вала

Осторожно: Сожмите задающий диск лишь настолько, чтобы очистить стопорное кольцо. Чрезмерное сжатие может привести к обламыванию установочного выступа и корпуса муфты.

Осторожно: Отрегулируйте давление воздуха таким образом, чтобы оно не превышало 40 фунтов на кв. дюйм. Слишком высокое давление может привести к тому, что ход поршня окажется слишком большим, в результате чего его уплотнения будут повреждены.

Подсказка
Расположить корпус в сборе на опоре входного вала внутри картера. Подать сжатый воздух в расположенное в картере отверстие для подачи жидкости в муфту, чтобы проверить исправность работы поршня.

Специальный инструмент

dt-48866 Приспособление для сжатия пружины поршня

Эквивалентные местные инструменты см. Специальный инструмент .

1

Внутреннее уплотнение поршня муфты 4-5-6

2

Наружное уплотнение (большое) (круглое в сечении) поршня муфты 4-5-6

3

Наружное уплотнение (зеленое) (ступенчатое в сечении) поршня муфты 4-5-6

4

Поршень муфты 4-5-6

Подсказка

Специальный инструмент

dt-48903 Приспособление для сжатия пружин

Эквивалентные местные инструменты см. Специальный инструмент .

1

Узел возвратной пружины поршня муфты 4-5-6

2

Узел демпфера жидкости поршня муфты 4-5-6

Подсказка
Смазать жидкостью для автоматических коробок передач демпфер жидкости, чтобы облегчить его установку.

3

Стопорное кольцо демпфера муфты 4-5-6

Осторожно: Отрегулируйте давление воздуха таким образом, чтобы оно не превышало 40 фунтов на кв. дюйм. Слишком высокое давление может привести к тому, что ход поршня окажется слишком большим, в результате чего его уплотнения будут повреждены.

Процедура

Специальный инструмент

dt-48903 Приспособление для сжатия пружин

Эквивалентные местные инструменты см. Специальный инструмент .

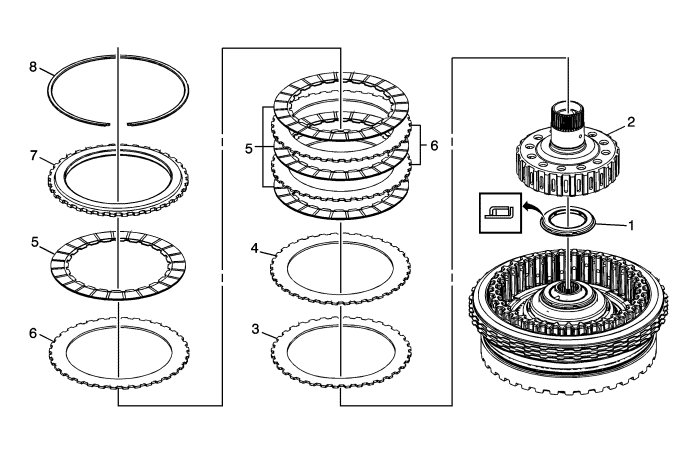

1

Упорный подшипник ступицы водила реактивной передачи

2

Ступица водила реактивной передачи в сборе

3

Волнистый диск муфты 4-5-6

4

Нажимной диск муфты 4-5-6

5

Узел диска муфты 4-5-6 (кол.: 4)

6

Диск муфты 4-5-6 (кол.: 3)

7

Опорный диск муфты 4-5-6

8

Стопорное кольцо опорного диска муфты 4-5-6

1

Вал турбины

2

Стопорное кольцо вала турбины

Подсказка
Не использовать повторно стопорное кольцо вала турбины.

Специальный инструмент

ge 5586-a Щипцы для пружинных стопорных колец или аналогичный инструмент
