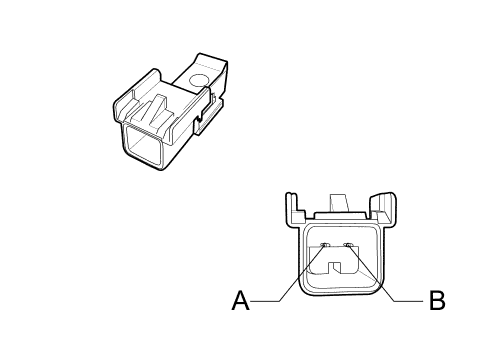

X212 От жгута проводов приборной панели до жгута проводов системы отопления, вентиляции и кондиционирования (C68)


1385747

872877

Информация о деталях разъемов

  • Жгут проводов: Приборная панель
  • Разъем oem: 15332129
  • Разъем технического обслуживания: 15306425
  • Описание: на 2 направления, гнездный, серия gt 150 (bk)

Информация о деталях разъемов

  • Жгут проводов: система обогрева, вентиляции и кондиционирования
  • Разъем oem: 15332130
  • Разъем технического обслуживания: 88986459
  • Описание: на 2 направления, штырьковый, серия gt 150 (bk)

Информация о деталях контактов

  • Заделанный контакт: Находится на рассмотрении
  • Инструмент для разблокирования: Находится на рассмотрении
  • Щуп диагностической проверки: Находится на рассмотрении

Информация о деталях контактов

  • Заделанный контакт: Находится на рассмотрении
  • Инструмент для разблокирования: Находится на рассмотрении
  • Щуп диагностической проверки: Находится на рассмотрении

X212 От жгута проводов приборной панели до жгута проводов системы отопления, вентиляции и кондиционирования (C68)

Палец

Провод

Цепь

Функционирование

Палец

Провод

Цепь

Функционирование

a

--

--

Не используется

a

--

--

Не используется

b

0,5 d-bu

404

Сигнал датчика температуры воздуха вверху

b

0,5 d-bu

404

Сигнал датчика температуры воздуха вверху
