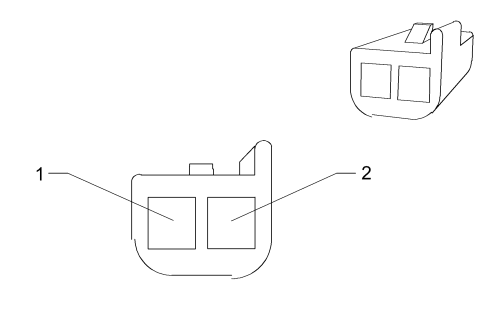

X918 От жгута проводов левого заднего фонаря багажника до жгута проводов крышки заднего багажника (T79)


82383

35441

Информация о деталях разъемов

  • Жгут проводов: Левый задний фонарь багажника
  • Разъем oem: 12047662
  • Разъем технического обслуживания: 12085535
  • Описание: на 2 направления, гнездный, серия 150 metri-pack (bk)

Информация о деталях разъемов

  • Жгут проводов: Дверь заднего отсека
  • Разъем oem: 12047663
  • Разъем технического обслуживания: 12085481
  • Описание: на 2 направления, штырьковый, metri-pack, серия 150 (bk)

Информация о деталях контактов

  • Заделанный контакт: Находится на рассмотрении
  • Инструмент для разблокирования: Находится на рассмотрении
  • Щуп диагностической проверки: Находится на рассмотрении

Информация о деталях контактов

  • Заделанный контакт: Находится на рассмотрении
  • Инструмент для разблокирования: Находится на рассмотрении
  • Щуп диагностической проверки: Находится на рассмотрении

X918 От жгута проводов левого заднего фонаря багажника до жгута проводов крышки заднего багажника (T79)

Палец

Провод

Цепь

Функционирование

Палец

Провод

Цепь

Функционирование

1

0,5 ye/gy

122

Управление задним противотуманным фонарем

1

0,5 ye/gy

122

Управление задним противотуманным фонарем

2

0.5 BK

50

Заземление

2

0.5 BK

50

Заземление
