Информация по обслуживанию

Captiva

(габаритные) размеры - Кузов -- c100/длинный кузов

Таблица 1:	Размеры переднего отделения
Таблица 2:	Размеры кузова (длинный кузов)
Таблица 3:	Размеры нижней части кузова

Трёхмерное расстояние -- x, y, z

С помощью универсальной системы измерений можно одновременно отобразить длину, ширину и высоту базовой плоскости. Трёхмерные данные используются для измерения как днища, так и верхней части кузова.

Х - данные центральной продольной линии автомобиля. Плоскость «О» находится перед основным отверстием в передней части автомобиля. Все измерения выполняются от этой плоскости по направлению к задней части автомобиля.

y - поперечные размеры автомобиля. От центра автомобиля к его правой стороне - положительные значения. От центра автомобиля к его левой стороне - отрицательные значения. Если не указано, что требуется изменить сторону для конкретного значения, достаточно изменить значение Y (+ или -) на противоположное.

z - вертикаль по отношению к базовой плоскости, расположенной ниже коромысла под фланцевым концом (плоскость «О»).

Все замеры являются симметричными, если не указано иное.

Чтобы откорректировать пространственную раму, следует восстановить оригинальные размеры xyz. Относительные (линейные) размеры являются ориентировочными. Относительные размеры используются только для диагностики или осмотра. Относительные размеры менее точны, по сравнению с размерами XYZ и данными систем измерения.

Отображённые замерные отверстия являются фактическими местами фиксации, используемыми при создании автомобиля.

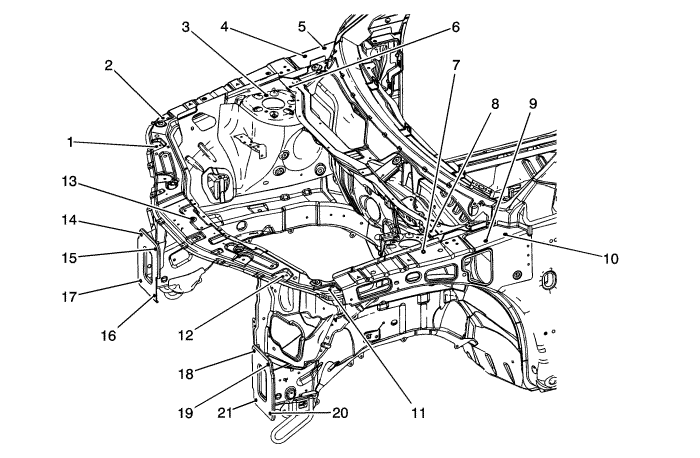

Переднее отделение

Размеры переднего отделения

Расположение	Описание	Длина = x	Ширина = y	Высота = z	В отдельных точках
1	Отверстие	1187	540	904	x
2	Отверстие	1299	713	9080	x
3	Отверстие крепления стойки	1698	648	934	x
4	Отверстие шарнира капота двигателя	1919	760	987	x
5	Отверстие шарнира капота двигателя	2003	773	996	x
6	Отверстие крепления решётки для впуска воздуха	1776	600	977	x
7	Отверстие	1698	648	934	x
8	Отверстие крепления решётки для впуска воздуха	1776	600	977	x
9	Отверстие шарнира капота двигателя	1919	760	987	x
10	Отверстие шарнира капота двигателя	2003	773	996	x
11	Отверстие	1299	713	908	x
12	Отверстие	1187	540	904	x
13	Отверстие крепления запорного штыря капота	1071	0	903	x
14	Отверстие крепления противоударного бруса	1122	540	533	x
15	Отверстие крепления противоударного бруса	1122	423	531	x
16	Отверстие крепления противоударного бруса	1122	434	320	x
17	Отверстие крепления противоударного бруса	1122	554	324	x
18	Отверстие крепления противоударного бруса	1122	423	531	x
19	Отверстие крепления противоударного бруса	1122	540	533	x
20	Отверстие крепления противоударного бруса	1122	554	324	x
21	Отверстие крепления противоударного бруса	1122	534	320	x
от 14 до 19	x	x	x	x	1080
от 15 до 18	x	x	x	x	846
от 2 до 11	x	x	x	x	1426
от 4 до 11	x	x	x	x	1600
от 2 до 9	x	x	x	x	1600
от 16 до 21	x	x	x	x	868
Все размеры от нулевой линии, центральной линии и общей плоскости Все замеры являются симметричными, если специально не указано иное.

Боковая сторона кузова

Размеры кузова (длинный кузов)

Расположение	Длина
a-g	840 мм
a-i	1520 мм
b-f	1049 мм
b-e	1145 мм
b-c	392 мм
c-e	1059 мм
c-f	1108 мм
d-h	1956 мм
e-f	407 мм
f-h	1323 мм

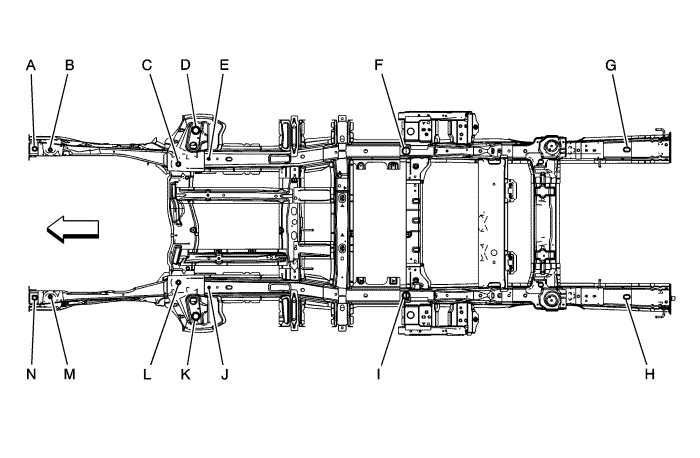

Днище

Размеры нижней части кузова

Расположение	Описание	Длина = x	Ширина = y	Высота = z	В отдельных точках
a	Отверстие	1162	480	341	x
b	Отверстие	1261	474	287	x
c	Отверстие	2081	382	230	x
d	Отверстие	2192	600	193	x
f	Отверстие	3538	466	206	x
g	Отверстие	4955	475	404	x
h	Отверстие	4955	475	404	x
i	Отверстие	3538	466	206	x
j	Отверстие	2275	415	197	x
k	Отверстие	2192	600	193	x
l	Отверстие	2081	382	230	x
m	Отверстие	1261	474	287	x
n	Отверстие	1162	480	341	x
a - g	x	x	x	x	3794 мм
a - e	x	x	x	x	1124 мм
a - j	x	x	x	x	1435 мм
b - l	x	x	x	x	1187 мм
c - n	x	x	x	x	1266 мм
d - f	x	x	x	x	1353 мм
d - i	x	x	x	x	1717 мм
e - i	x	x	x	x	1540 мм
e - n	x	x	x	x	1126 мм
f - g	x	x	x	x	1431 мм
f - j	x	x	x	x	1540 мм
f - k	x	x	x	x	1717 мм
f - h	x	x	x	x	1712 мм
g - i	x	x	x	x	1712 мм
h - i	x	x	x	x	1431 мм
h - n	x	x	x	x	3794 мм
i - k	x	x	x	x	1353 мм
i - n	x	x	x	x	1124 мм
