Замена двигателя — le5

1. Отсоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение .
2. Снимите капот. См. Замена складного верха .
3. Восстановить хладагент. См. Восстановление и замена хладагента .



4. Разгрузите давление топливной системы. См. Понижение давления топлива : Без CH 48027-100 → CH 48027-100 .
5. Снять выпускной воздуховод воздушного фильтра. См. Выпускной воздуховод воздушного фильтра Замена : LE5 или LE9 .
6. Снимите узел очистителя воздуха. См. Воздушный фильтр в сборе Замена : LE5 или LE9 → LD9 .
7. Отсоединить быстроразъемный фитинг подающего топливопровода (1) на топливном распределителе. См. Металлический буртик - Быстроразъемное соединение - Техническое обслуживание .
8. Отсоединить быстроразъемный фитинг трубки адсорбера паров топлива (EVAP) (3) от электромагнитного клапана продувки EVAP. См. Техобслуживание соединительной пластмассовой муфты быстрого соединения с буртиком .
9. Освободить зажим подающего топливопровода (2) от кронштейна топливопровода.



10. Освободить зажим (1) троса переключения коробки передач от кронштейна топливопровода.
11. Открутить болты от модуля управления двигателем и отложить их в сторону. См. Замена блока управления двигателем : LE5 , LE9 или LAF → LD9 .
12. Снимите аккумулятор. См. Аккумуляторная батарея Замена .
13. Снять термозащитный щиток выпускного коллектора. См. Термозащитный щиток выпускного коллектора Замена : LE5 .
14. Снять датчики кислорода. См. Замена обогреваемого кислородного датчика - Датчик 1 : LE5 , LE9 или LAF → LD9 и Замена обогреваемого кислородного датчика - Датчик 2 : LE5 , LE9 или LAF → LD9 .
15. Снять корпус дроссельной заслонки. См. Замена корпуса дросселя в сборе : LE5 или LE9 → LD9 .
16. Снять указатель уровня масла двигателя.
17. Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле .
18. Снять передние колеса с шинами. См. Демонтаж и установка шины и диска .
19. Опорожните систему охлаждения. См. Система охлаждения Слив и заправка .
20. Слейте моторное масло. См. Замена моторного масла и масляного фильтра .
21. Опустить автомобиль.



22. Переместить хомут (1) шланга вакуумного тормозного усилителя на впускном коллекторе.
23. Отсоединить шланг (2) вакуумного тормозного усилителя от впускного коллектора. Убрать в сторону шланг тормозного усилителя.



24. Снять хомут (2) впускного шланга для заправки охлаждающей жидкости на головке цилиндров.
25. Снять зажим впускного шланга для заправки охлаждающей жидкости с топливного распределителя.
26. Снять впускной шланг (1) для заправки охлаждающей жидкости с головки цилиндров. Убрать в сторону шланг/трубку.
27. Снять впускной шланг радиатора с головки цилиндров. См. Замена впускного шланга радиатора : Дизельный двигатель → V6 → LE5 .
28. Снимите выпускной шланг радиатора. См. Выпускной шланг радиатора, замена : Дизельный двигатель → V6 → LE5 .
29. Отсоединить впускной шланг (3) нагревателя от корпуса термостата.
30. Отсоединить впускной шланг (2) заправки бачка охлаждающей жидкости/нагревателя от корпуса термостата.
31. Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле .
32. Отсоединить электрический разъем (2) жгута проводов двигателя от компрессора кондиционера.

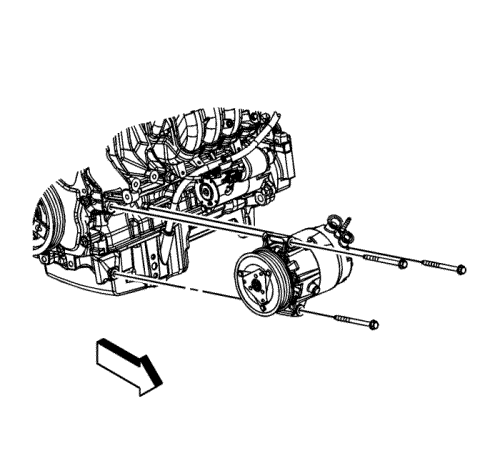

33. Открутить болты компрессора кондиционера и убрать его в сторону.



34. Открутить гайку (1) провода массы жгута проводов двигателя со шпильки коробки передач с ведущим мостом в сборе.
35. Отсоединить отрицательный провод аккумулятора (2) от шпильки коробки передач с ведущим мостом в сборе. Убрать в сторону отрицательный провод аккумулятора.



36. Открутить гайку (4) крепления положительного провода аккумулятора на стартере.
37. Отсоединить положительный провод аккумулятора (1) от стартера.
38. Снять положительный провод аккумулятора между стартером и двигателем. Убрать в сторону положительный провод аккумулятора.
39. Опустить автомобиль.
40. При необходимости отсоединить электрические разъемы жгута проводов двигателя.



41. Отсоединить трос переключения передач от рычага селектора диапазонов.
42. Освободить крепежный зажим троса переключения передач и отсоединить трос переключения передач от кронштейна.




Примечание: Узел радиатора/конденсатора/вентилятора в сборе останется на автомобиле во время демонтажа двигателя.

43. С помощью длинных крепежных ремешков закрепить узел радиатора/конденсатора/вентилятора в сборе на опоре радиатора.
44. Поднять автомобиль.
45. Снять обшивку передних колесных ниш. См. Замена покрытия арки переднего колеса .

Примечание: Между коробкой передач с ведущим мостом в сборе и подрамником двигателя следует вставить брусок из твердого дерева. Этот брусок будет поддерживать двигатель, когда будут откручены болты подвески двигателя с левой стороны.

46. Вставить брусок из твердого дерева 1 х 2 х 4 между коробкой передач и подрамником двигателя.

Примечание: Между масляным поддоном и подрамником двигателя следует вставить брусок из твердого дерева. Этот брусок будет поддерживать двигатель, когда будут сняты подвески двигателя с правой стороны.

47. Вставить брусок из твердого дерева 1 х 2 х 4 между масляным поддоном и подрамником двигателя.



48. Слить трансмиссионное масло из коробки передач.
49. Открутить гайку (1) охлаждающего маслопровода коробки передач на коробке передач с ведущим мостом в сборе.
50. Отсоединить от коробки передач маслопроводы масляного радиатора.
51. Снять каталитический нейтрализатор. См. Каталитический нейтрализатор Замена : LE5 .
52. Открутить стяжной болт промежуточного вала к рулевому механизму и отсоединить промежуточный вал от рулевого механизма. Утилизировать стяжной болт. См. Замена промежуточного вала рулевой колонки .
53. Отсоединить внешние поперечные рулевые тяги от поворотных кулаков. См. Замена внешней поперечной рулевой тяги системы рулевых тяг .
54. Отсоединить соединительные тяги штанги стабилизатора от вала стабилизатора. См. Замена соединения вала стабилизатора .
55. Отсоединить шарниры от поворотных кулаков. См. Замена шарнира нижнего рычага подвески .
56. Демонтировать приводные валы колес. См. Замена приводного вала переднего колеса .
57. Опустить автомобиль.



58. Отвернуть болты (2) крепления подвески двигателя к кронштейну подвески двигателя.



59. Открутить болты повески коробки передач с ведущим мостом в сборе к переходнику коробки передач.
60. Поднять автомобиль.




Примечание: Во время демонтажа силовой установки подпереть кузов автомобиля, поместив домкрат под заднюю часть автомобиля.

61. Поместить опорную платформу для двигателя под силовую установку в сборе.

Примечание: Чтобы выровнять силовую установку во время демонтажа, между передней частью подрамника с масляным поддоном и платформой можно вставить деревянные бруски.

62. Установив платформу, полностью поднять ее до упора в силовую установку в сборе.
63. Отвернуть болты крепления рамы к кузову. Утилизировать болт.

Примечание: Во время демонтажа, при опускании двигателя в сборе с коробкой передач следить за тем, чтобы были отсоединены все тормозные трубки, тросы переключения передач и прочие детали.

64. Опустить платформу для двигателя и поднять кузов на подъемнике так, чтобы двигатель с коробкой передач и подрамник отделились от автомобиля.



65. Открутить болты стартера и снять стартер.



66. Открутить болты (1) крепления гидротрансформатора к гибкому диску.
67. Прикрепить к двигателю подходящее грузоподъемное устройство.



68. Открутить болты коробки передач от двигателя.
69. Отделить двигатель от коробки передач в сборе с ведущим мостом.
70. Установите двигатель на подходящий стенд для двигателя.

1. Прикрепить к двигателю подходящее грузоподъемное устройство.
2. С помощью подъемного устройства подвести и установить двигатель к коробке передач в сборе с ведущим мостом.

Внимание См. Предупреждение о крепежных деталях в разделе "Введение".

3. Закрутить болты коробки передач к двигателю и затянуть болты с моментом 75 Н·м (55 фунт-футов).



4. Закрутить болты (1) крепления гидротрансформатора к гибкому диску и затянуть их с моментом 60 Н·м (44 фунт-фута).
5. Отцепить подъемное устройство от двигателя.



6. Установить стартер и закрутить болты, затянуть болты до 53 Н·м (39 фунт-футов).



7. Поместить силовую установку и опорную платформу под автомобиль.
8. Поднять силовую установку в требуемое положение под автомобилем.
9. Установив платформу, при необходимости, опустить автомобиль над силовой установкой.
10. Совместить нижние штифты радиатора с подрамником. Убедиться в том, что все шланги и электрические жгуты проводов правильно проложены и не помешают при монтаже силовой установки.
11. Закрутить НОВЫЕ болты крепления подрамника к кузову и затянуть их с моментом 155 Н·м (114 фунт-футов).
12. Опустить автомобиль.



13. Закрутить болты подвески коробки передач с ведущим мостом в сборе к переходнику коробки передач и затянуть их с моментом 55 Н·м (41 фунт-фут).



14. Завернуть болты (2) крепления подвески двигателя к кронштейну подвески двигателя.
15. Затянуть болты крепления подвески двигателя к кронштейну в следующем порядке:

15.1.

Средний

15.2.

Задние

15.3.

Спереди

Затянуть болты с моментом 50 Н·м (37 фунт-футов).

16. Поднять и подпереть автомобиль.
17. Установить приводные валы колес. См. Замена приводного вала переднего колеса .
18. Присоединить шарниры рычагов подвески к поворотным кулакам. См. Замена шарнира нижнего рычага подвески .
19. Присоединить соединительные тяги стабилизатора к штанге стабилизатора и закрутить гайки крепления соединительных тяг стабилизатора к штанге стабилизатора. См. Замена соединения вала стабилизатора .
20. Присоединить внешние поперечные рулевые тяги к поворотным кулакам. См. Замена внешней поперечной рулевой тяги системы рулевых тяг .
21. Установить промежуточный вал на рулевой механизм и закрутить НОВЫЙ стяжной болт. См. Замена промежуточного вала рулевой колонки .
22. Установить каталитический нейтрализатор. См. Каталитический нейтрализатор Замена : LE5 .



23. Присоединить к коробке передач маслопроводы масляного радиатора.
24. Закрутить гайку (1) охлаждающего маслопровода коробки передач к коробке передач и затянуть ее до 4 Н·м (27 фунт-дюймов).
25. Убрать деревянные бруски между масляным поддоном и подрамником двигателя.
26. Убрать деревянные бруски между коробкой передач и подрамником двигателя.
27. Установить обшивку передних колесных ниш. См. Замена покрытия арки переднего колеса .
28. Установить передние колеса с шинами. См. Демонтаж и установка шины и диска .
29. Опустить автомобиль.



30. Убрать крепления и установить на место узел радиатора/кондесатора/вентилятора в сборе.



31. Присоединить трос переключения передач к кронштейну троса переключения передач и зацепить крепежный зажим троса переключения передач.
32. Присоединить трос переключения передач к рычагу селектора диапазонов.
33. Поднять и подпереть автомобиль.
34. Установить датчики кислорода. См. Замена обогреваемого кислородного датчика - Датчик 1 : LE5 , LE9 или LAF → LD9 и Замена обогреваемого кислородного датчика - Датчик 2 : LE5 , LE9 или LAF → LD9 .
35. Установить термозащитный щиток выпускного коллектора. См. Термозащитный щиток выпускного коллектора Замена : LE5 .



36. Проложить и присоединить положительный провод аккумулятора между стартером и двигателем.
37. Присоединить положительный провод аккумулятора (1) к стартеру.
38. Завернуть гайку (4) положительного провода стартера и затянуть ее с моментом 9 Н·м (80 фунт-дюймов).



39. Проложить отрицательный провод аккумулятора и присоединить отрицательный провод аккумулятора (2) к шпильке на коробке передач.
40. Закрутить гайку (1) провода массы жгута проводов двигателя на шпильке на коробке передач и затянуть ее до 50 Н·м (37 фунт-футов).



41. Установить компрессор кондиционера, закрутить болты и затянуть их до 50 Н·м (37 фунт-футов).
42. Присоединить электрический разъем (2) жгута проводов двигателя к компрессору кондиционера.
43. Опустить автомобиль.
44. При необходимости присоединить электрические разъемы жгута проводов двигателя.



45. Присоединить впускной шланг (2) заправки бачка охлаждающей жидкости/нагревателя к корпусу термостата.
46. Присоединить впускной шланг (3) нагревателя к корпусу термостата.
47. Установите впускной шланг радиатора. См. Замена впускного шланга радиатора : Дизельный двигатель → V6 → LE5 .
48. Установите выпускной шланг радиатора. См. Выпускной шланг радиатора, замена : Дизельный двигатель → V6 → LE5 .



49. Установить и присоединить впускной шланг (1) для заправки охлаждающей жидкости к головке цилиндров.
50. Установить зажим впускного шланга для заправки охлаждающей жидкости на топливный распределитель.



51. Установить и присоединить шланг (2) вакуумного тормозного усилителя к впускному коллектору.
52. Установить аккумуляторную батарею. См. Аккумуляторная батарея Замена .



53. Установить зажим (1) троса переключения коробки передач на кронштейн топливопровода.



54. Установить корпус дроссельных заслонок. См. Замена корпуса дросселя в сборе : LE5 или LE9 → LD9 .
55. Установить зажим подающего топливопровода (2) на кронштейн топливопровода.
56. Присоединить быстроразъемный фитинг трубки адсорбера паров топлива (EVAP) (3) к электромагнитному клапану продувки EVAP. См. Техобслуживание соединительной пластмассовой муфты быстрого соединения с буртиком .
57. Присоединить быстроразъемный фитинг подающего топливопровода (1) на топливном распределителе. См. Металлический буртик - Быстроразъемное соединение - Техническое обслуживание .
58. Установите выпускной воздуховод воздушного фильтра. См. Выпускной воздуховод воздушного фильтра Замена : LE5 или LE9 .
59. Установите воздушный фильтр в сборе. См. Воздушный фильтр в сборе Замена : LE5 или LE9 → LD9 .
60. Заправьте систему охлаждения. См. Система охлаждения Слив и заправка .
61. Заправить трансмиссионное масло в коробку передач с ведущим мостом в сборе. См. Замена трансмиссионной жидкости .
62. Заправить моторное масло в двигатель. См. Замена моторного масла и масляного фильтра .
63. Зарядить систему кондиционирования. См. Восстановление и замена хладагента .
64. Запустить двигатель и дать ему поработать, осмотреть на отсутствие утечек. При необходимости принять меры.
65. Установить капот. См. Замена складного верха .
