Captiva

Задний масляный сальник коленчатого вала и корпус Установка

Специальный инструмент

Эквивалентные местные инструменты см. Специальный инструмент .

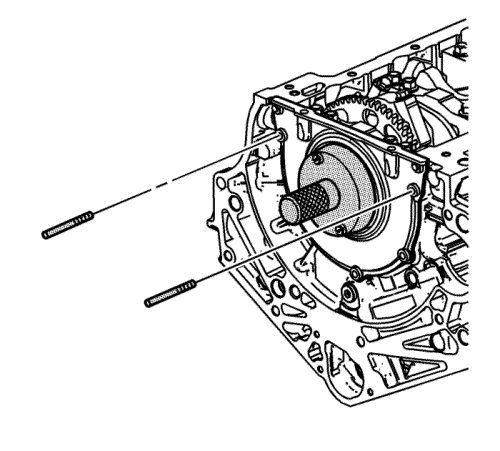

1. Установить направляющие 6 мм (0,236 дюйма) из комплекта штифтов en-46109 в 2 отверстия под угловые болты корпуса заднего масляного сальника коленвала на блоке цилиндров.



2. Установить инструмент en-47839 с рукояткой en-42183 (1, 2) на задний фланец коленвала.



3. Поместите 3 мм (0,118 дюйма) буртик из RTV-уплотнителя на НОВЫЙ корпус заднего масляного уплотнения коленвала, как показано на рисунке 1. См. рекомендации по использованию герметика в Клеи, жидкости, смазки и герметики .




Примечание: НИ В КОЕМ СЛУЧАЕ не допускайте попадания моторного масла в зону, где должен быть установлен кожух заднего масляного уплотнения коленвала.

4. Установить корпус заднего масляного сальника коленчатого вала на блок цилиндров.



5. Снять направляющие 6 мм (0,236 дюйма) из комплекта штифтов en-46109 с блока цилиндров.



6. Завернуть болты корпуса заднего масляного сальника коленчатого вала.

Внимание См. Предупреждение о крепежных деталях в разделе "Введение".




7. Затянуть болты корпуса заднего масляного сальника коленвала в указанном порядке с моментом затяжки 10 Н·м (89 фунт дюйм).



8. Снять инструмент en-47839 с рукояткой en-42183 (1, 2) с заднего фланца коленвала.
