Captiva

Замена основного датчика уровня топлива

Специальный инструмент

ch-48482 Гаечный ключ для датчика топливного бака

1. Отсоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение .
2. Сложить заднее сиденье.
3. Поднять коврик и изоляцию.

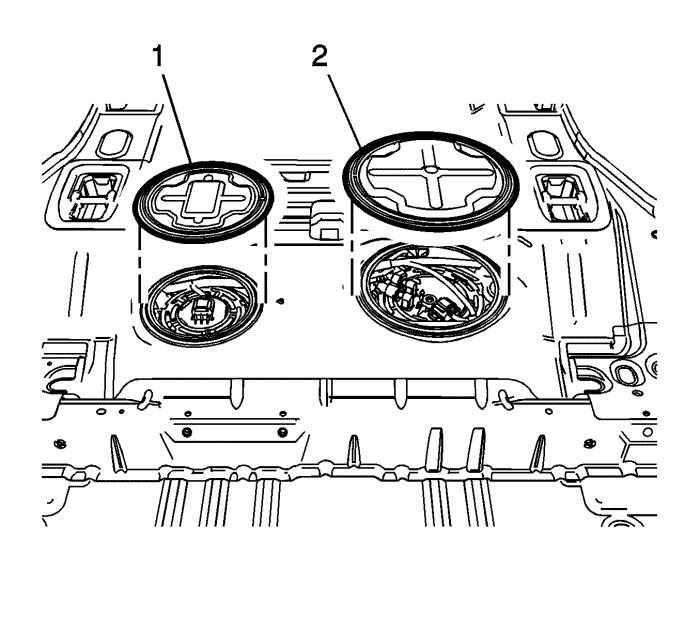

4. Снять смотровую крышку (1) основного датчика уровня топлива.

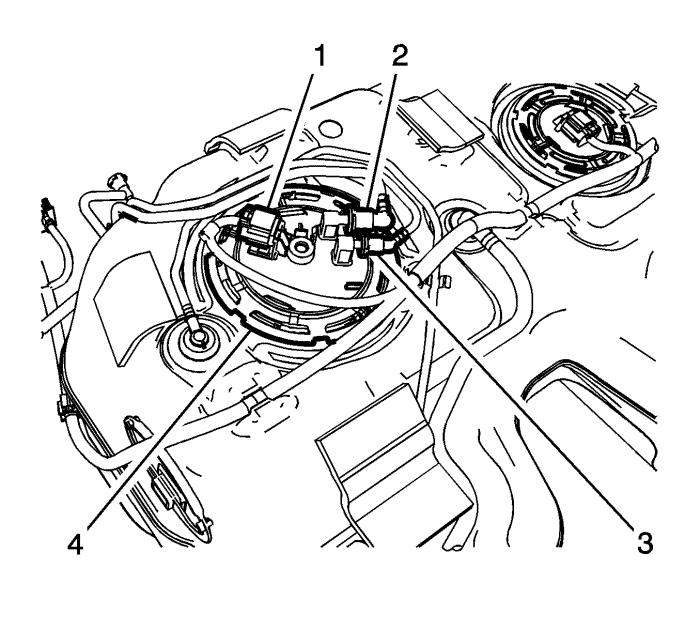

5. Отключить электрический разъем (5) основного датчика уровня топлива.



6. С помощью ключа ch-48482 для топливного датчика снять кольцо кулачкового зажима (1) , повернув его против часовой стрелки.

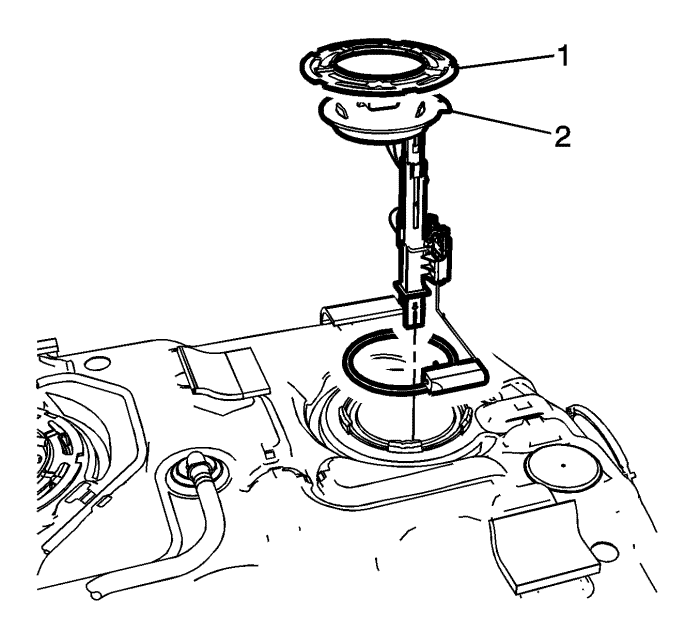

7. Снять стопорное кольцо (1) основного датчика уровня топлива.

Примечание:

•	Выполняйте с осторожностью работы с основным/вспомогательным модулем топливного бака во избежание повреждений и неверных показаний датчика уровня топлива.

•	Уплотнительное кольцо не должно соприкасаться с топливом.

8. Снять с топливного бака основной датчик уровня топлива в сборе (2) и уплотнительное кольцо.

1. Очистить все контактные поверхности под уплотнения на топливном модуле и в топливном баке.

Примечание:

•	Не использовать повторно уплотнительные кольца основного или вспомогательного модуля топливного бака.

•	Соблюдать осторожность, чтобы не повредить датчик топлива для правильного определения уровня топлива при демонтаже топливного насоса в сборе из топливного бака.

2. Установить уплотнительное кольцо и основной датчик уровня топлива в сборе в топливный бак.



3. С помощью ключа ch-48482 для топливного датчика установить кольцо кулачкового зажима (1) , повернув его против часовой стрелки.



4. Подсоединить электрический разъем (5) датчика уровня топлива.



5. Установить смотровую крышку (1) датчика уровня топлива.
6. Подсоедините минусовой провод аккумуляторной батареи.
7. Установить задние сиденья в исходное положение.
