Captiva

Замена заправочного патрубка

Предупреждение: Не курите и не допускайте использования открытого огня вблизи рабочего пространства при работе с топливной системой или системой выделения паров топлива. Каждый раз при работе с топливной системой отключайте кабель от отрицательной клеммы батареи (кроме тех случаев, когда необходимо напряжение батареи).

1. Снять крышку наливной горловины топлива.



2. Снять винты крепления кожуха заливной трубы топливного бака к заливной трубе топливного бака (1).
3. Опорожните топливный бак. См. Опорожнение топливного бака .
4. Снимите заднее левое колесо и шину. См. Демонтаж и установка шины и диска .
5. Снять панель вкладыша левой задней колесной арки. См. Задний дом-фургон, замена покрытия панели .

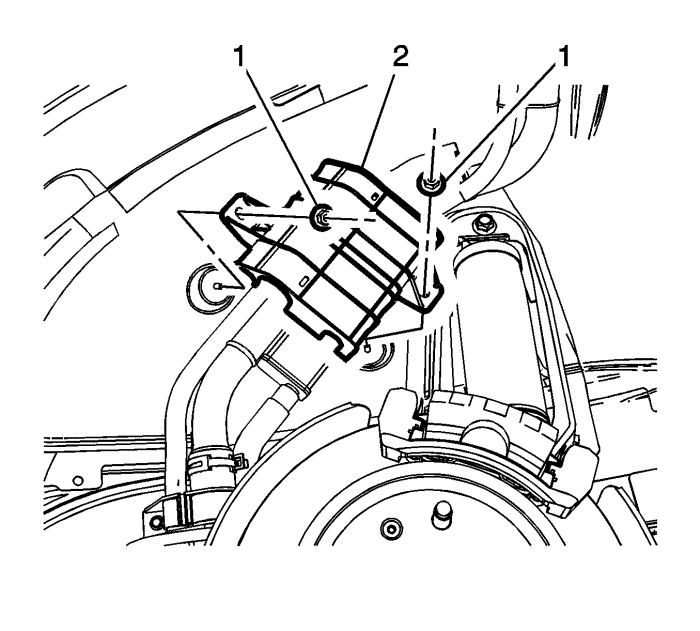

6. Снять гайки (1) защиты заправочного топливопровода и защиту (2).



7. Снять болты (1) кронштейна заправочного топливопровода топливного бака и снять кронштейн (2).



8. Ослабить затяг хомута (1) заправочного шланга топливного бака (2) и хомута шланга для удаления воздуха из заправочного трубопровода и отсоединить шланги от топливного бака.
9. Снять с автомобиля заправочный топливопровод топливного бака и вентиляционный узел.

1. Установить на автомобиль заправочный топливопровод топливного бака и вентиляционный узел.



2. Подсоединить заправочный топливопровод топливного бака (1) и шланг для удаления воздуха из топливного патрубка (2) к топливному баку.

Внимание См. Предупреждение о крепежных деталях в разделе "Введение".




3. Установить болты (1) кронштейна заправочного топливопровода топливного бака и кронштейн (2). Затянуть болты с усилием 10 Н·м (88 фунт дюймов).



4. Установить защиту (2) заправочного топливопровода и гайки (1). Затянуть гайки с усилием 10 Н·м (88 фунт дюймов).



5. Установить болты крепления кожуха заливной трубы топливного бака к заливной трубе топливного бака (1) и затянуть их с моментом 6 Н·м (53 фунтов дюйм).
6. Установить панель вкладыша левой задней колесной арки. См. Задний дом-фургон, замена покрытия панели .
7. Установить заднее левое колесо и шину. См. Демонтаж и установка шины и диска .
8. Установить крышку наливной горловины топлива.
