Captiva

Замена заправочного шланга

Предупреждение: Не курите и не допускайте использования открытого огня вблизи рабочего пространства при работе с топливной системой или системой выделения паров топлива. Каждый раз при работе с топливной системой отключайте кабель от отрицательной клеммы батареи (кроме тех случаев, когда необходимо напряжение батареи).

1. Опорожните топливный бак. См. Опорожнение топливного бака .
2. Снимите заднее левое колесо и шину. См. Демонтаж и установка шины и диска .
3. Снять панель вкладыша левой задней колесной арки. См. Задний дом-фургон, замена покрытия панели .

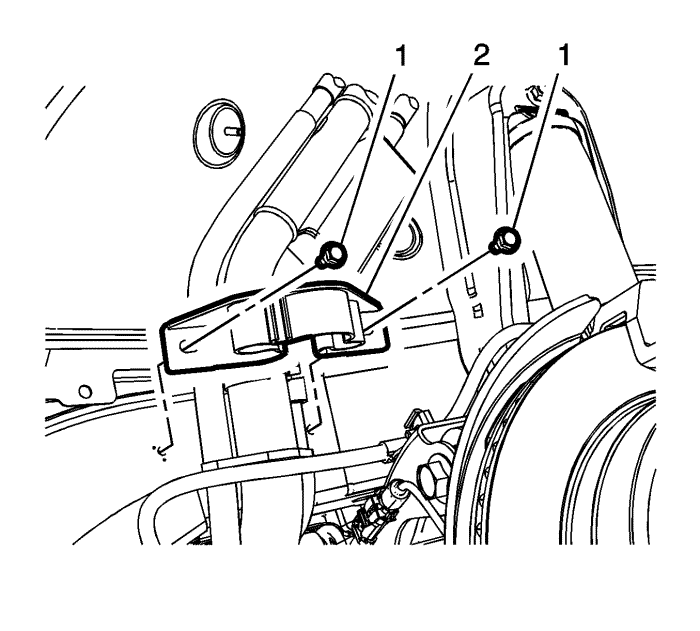

4. Снять болты (1) кронштейна заправочного топливопровода топливного бака и снять кронштейн (2).

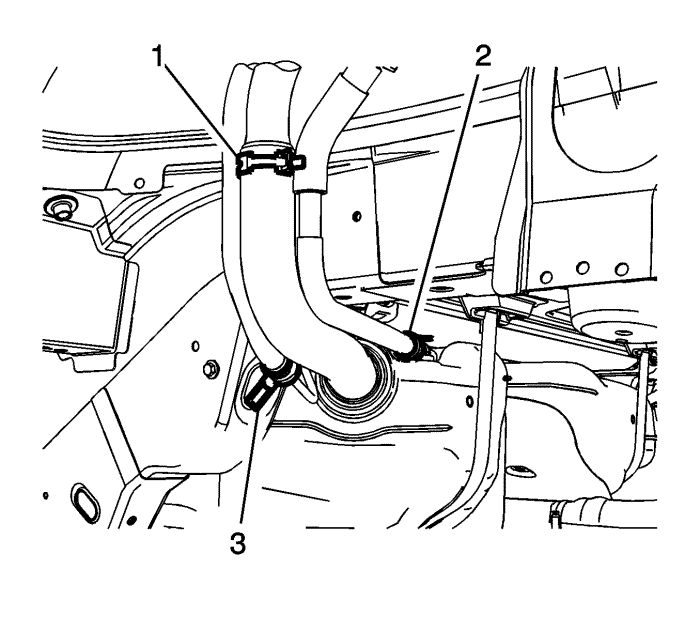

5. Освободить верхний хомут (1) шланга заправочной горловины топливного бака.



6. Освободить нижний хомут (1) шланга заправочной горловины топливного бака.
7. Снять с автомобиля заправочный топливный шланг.

1. Установить на автомобиль заправочный топливный шланг.



2. Установить верхний хомут (1) шланга заправочной горловины топливного бака.



3. Установить нижний хомут (1) шланга заправочной горловины топливного бака.

Внимание См. Предупреждение о крепежных деталях в разделе "Введение".




4. Установить болты (1) кронштейна заправочного топливопровода топливного бака и кронштейн (2). Затянуть болты с усилием 10 Н·м (88 фунт дюймов).
5. Установить панель вкладыша левой задней колесной арки. См. Задний дом-фургон, замена покрытия панели .
6. Установить заднее левое колесо и шину. См. Демонтаж и установка шины и диска .
