Captiva |
||||||||
|
|
|
|||||||

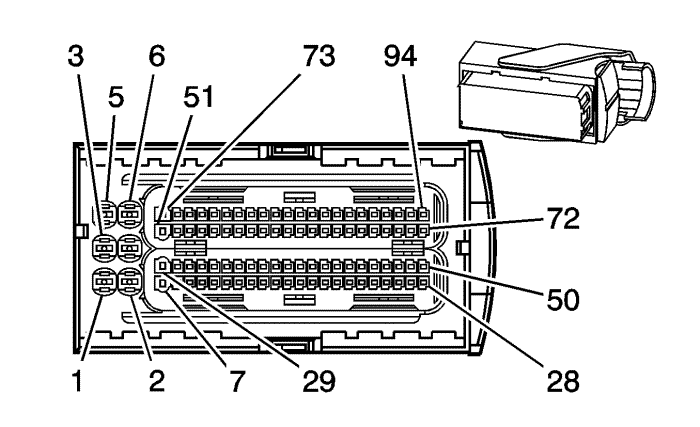

Информация о деталях разъемов
|
Палец | Провод | Цепь | Функционирование |
|---|---|---|---|
1 | 0,35 pk/bk | 5291 | Управление обмоткой главного реле через предохранитель |
2 | 0.35 BK | 250 | Заземление |
3 | 0,35 pk/bk | 5290 | Управление обмоткой главного реле через предохранитель |
4 | 0.35 BK | 250 | Заземление |
5 | 0,35 pk/bk | 5290 | Управление обмоткой главного реле через предохранитель |
6 | 0.35 BK | 250 | Заземление |
7 | -- | -- | Не используется |
8 | 0.35 PU | 1272 | Низкое опорное напряжение (2) положения педали акселератора (app) |
9 | 0,35 d-bu | 1161 | Сигнал (1) положения педали акселератора (app) |
10 | 0,35 bk/wh | 3210 | Опорный сигнал низкого уровня датчика температуры топлива |
11 | 0,35 d-gn | 3211 | Сигнал датчика температуры топлива |
12 | 0,35 bk/wh | 2751 | Низкий опорный сигнал датчика давления хладагента кондиционера воздуха |
13 | 0.35 OG/BK | 380 | Сигнал датчика давления хладагента кондиционера воздуха |
14 | 0,35 bn/wh | 6281 | Датчик уровня топлива - Основной - Низкое опорное напряжение |
15 | 0,35 d-bu | 1936 | Датчик уровня топлива - Основной - Сигнал |
16 | -- | -- | Не используется |
17 | 0,35 l-bu | 20 | Напряжение питания стоп-сигнала |
18 | 0.35 GY | 3141 | Датчик температуры охлаждающей жидкости двигателя - Низкое опорное напряжение |
19 | 0.35 BN | 25 | Схема управления индикатором зарядки |
20 | 0,35 d-gn/wh | 465 | Управление реле топливного насоса высокого давления |
21 | -- | -- | Не используется |
22 | 0.35 GY | 2700 | Опорное напряжение 5 В датчика давления хладагента воздушного кондиционера |
23-27 | -- | -- | Не используется |
28 | 0.35 PK | 539 | Напряжение зажигания 1 |
29 | 0,35 d-gn/wh | 459 | Управление реле муфты компрессора кондиционера |
30 | 0.35 BN | 1271 | Низкое опорное напряжение (1) положения педали акселератора (app) |
31 | 0,35 l-bu | 1162 | Сигнал (2) положения педали акселератора (app) |
32 | 0,35 d-gn/bk | 3032 | Датчик 2 температуры выхлопных газов - Сигнал |
33 | 0.35 BK | 3033 | Датчик 2 температуры выхлопных газов - Низкое опорное напряжение |
34 | 0,35 d-gn | 3034 | Датчик 1 температуры выхлопных газов - Сигнал |
35 | 0,35 bk/wh | 3035 | Датчик 1 температуры выхлопных газов - Низкое опорное напряжение |
36 | -- | -- | Не используется |
37 | 0,35 bk/wh | 3037 | Датчик давления сажевого фильтра дизельного двигателя Низкое опорное напряжение |
38-39 | -- | -- | Не используется |
40 | 0,35 d-bu | 38 | Управление реле фонаря заднего хода |
41-42 | -- | -- | Не используется |
43 | 0,35 d-bu | 5985 | Активизация последовательных данных дополнительного оборудования |
44 | 0.35 PU | 3044 | Датчик давления сажевого фильтра дизельного двигателя Опорное напряжение 5 В |
45 | 0,35 wh/bk | 1164 | Опорное напряжение 5 В (1) положения педали акселератора (app) |
46 | 0.35 BN | 1274 | Опорное напряжение 5 В (2) положения педали акселератора (app) |
47-51 | -- | -- | Не используется |
52 | 0.35 WH | 3052 | Модуль управления свечами накаливания (gpcm) - Сигнал |
53-54 | -- | -- | Не используется |
55 | 0.35 YE | 447 | Управление катушкой реле стартера |
56 | -- | -- | Не используется |
57 | 0,35 wh/bk | 910 | Сигнал запроса подогревателя ptc |
58 | 0.35 WH | 3058 | Датчика наличия воды в топливе - Сигнал |
59-63 | -- | -- | Не используется |
64 | 0,35 d-gn | 3064 | Датчик давления сажевого фильтра дизельного двигателя - Сигнал |
65 | -- | -- | Не используется |
66 | 0.35 YE | 3158 | Сигнал датчика температуры охлаждающей жидкости двигателя |
67 | -- | -- | Не используется |
68 | 0,35 d-gn | 1488 | Управление подогревателем топливного фильтра |
69 | 0,345 d-gn | 335 | Управление реле низкооборотного вентилятора системы охлаждения |
70-71 | -- | -- | Не используется |
72 | 0.35 BN | 5069 | Управление катушкой главного реле двигателя |
73-74 | -- | -- | Не используется |
75 | 0.35 GY | 23 | Сигнал скважности генератора |
76-79 | -- | -- | Не используется |
80 | 0,35 bn/wh | 379 | Сигнал выключателя муфты круиз-контроля |
81 | 0.35 OG/BK | 1786 | Сигнал парковка/нейтраль коробки передач (1) |
82 | -- | -- | Не используется |
83 | 0.35 TN | 2501 | Низкоскоростная шина последовательных данных gmlan (-) |
84 | 0.35 TN/BK | 2500 | Высокоскоростная шина последовательных данных gmlan (+) |
85-89 | -- | -- | Не используется |
90 | 0,35 d-bu | 473 | Управление реле высокооборотного вентилятора системы охлаждения |
91 | 0.35 L-GN/WH | 6549 | Управление обмоткой реле вспомогательного оборудования gas/ptc |
92 | -- | -- | Не используется |
93 | 0.35 WH/RD | 3093 | Модуль управления свечами накаливания (gpcm) - Управление |
94 | 0.35 YE | 2197 | Напряжение питания обмотки реле подогревателя ptc |
