Captiva |
||||||||
|
|
|
|||||||

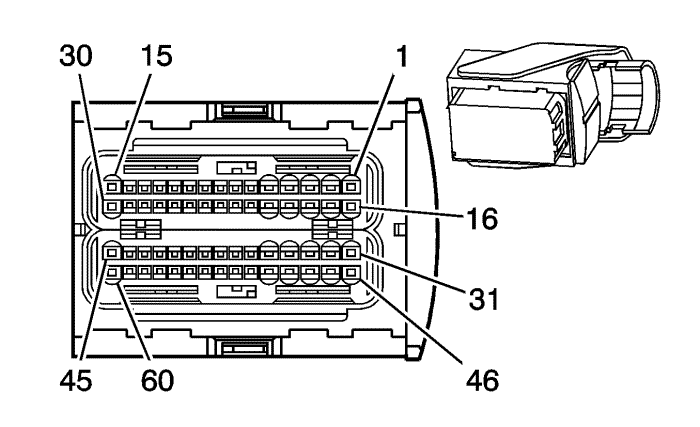

Информация о деталях разъемов
|
Палец | Провод | Цепь | Функционирование |
|---|---|---|---|
1 | 0,35 ye/bk | 3101 | Управление топливной форсункой 3 |
2 | 0,35 ye/d-bu | 3102 | Управление топливной форсункой 2 |
3 | -- | -- | Не используется |
4 | 0,35 d-bu/wh | 3104 | Регулятор давления топлива b+ |
5-6 | -- | -- | Не используется |
7 | 0,35 bk/wh | 3107 | Экран датчика положения коленчатого вала (ckp) |
8 | 0.35 WH | 3108 | Низкий опорный сигнал датчика давления в распределителе топлива |
9-11 | -- | -- | Не используется |
12 | 0.35 GY | 3112 | Низкое опорное напряжение датчика положения коленчатого вала (ckp) |
13 | 0,35 gy/wh | 3113 | Опорное напряжение 5 В датчика давления турбонаддува турбокомпрессора |
14 | -- | -- | Не используется |
15 | 0.35 YE | 3115 | Управление электромагнитом перепускного клапана турбокомпрессора |
16 | 0,35 d-gn | 3116 | Управление топливной форсункой 1 |
17 | 0.35 YE | 3117 | Управление топливной форсункой 4 |
18 | -- | -- | Не используется |
19 | 0,35 rd/bk | 3119 | Управление давлением топливного насоса |
20 | 0,35 rd | 3120 | Низкое опорное напряжение датчика положения распредвала (cmp) |
21 | 0,35 l-gn | 1174 | Сигнал реле уровня масла |
22 | -- | -- | Не используется |
23 | 0,35 bn/wh | 3123 | Низкое опорное напряжение датчика давления турбонаддува турбокомпрессора |
24-26 | -- | -- | Не используется |
27 | 0,35 d-gn | 3127 | Сигнал датчика положения коленчатого вала(ckp) |
28 | 0.35 YE | 3128 | Опорное напряжение 5 В датчика давления в трубе топливного распределителя |
29-30 | -- | -- | Не используется |
31 | 0,35 d-bu | 3131 | Низкое опорное напряжение топливной форсунки 2 |
32 | -- | -- | Не используется |
33 | 0.35 GY | 3133 | Низкое опорное напряжение топливной форсунки 4 |
34 | 0.35 BN | 3134 | Управление регулятором давления топлива |
35 | 0.35 BN | 445 | Сигнал реле давления масла |
36 | -- | -- | Не используется |
37 | 0,35 d-gn | 3137 | Сигнал датчика температуры воздуха на впуске (iat) |
38-39 | -- | -- | Не используется |
40 | 0.35 WH | 3140 | Сигнал датчика давления турбонаддува турбокомпрессора |
41 | 0,35 d-bu/wh | 6282 | Датчик уровня топлива - Вспомогательный, низкое опорное напряжение |
42 | 0.35 YE | 3142 | Сигнал датчика массового расхода воздуха (maf) |
43 | 0,35 d-bu | 3143 | Сигнал датчика давления в трубе топливного распределителя |
44 | 0,35 d-gn | 3144 | Масса датчика массового расхода воздуха (maf) |
45 | -- | -- | Не используется |
46 | 0,35 d-gn/bk | 3146 | Низкое опорное напряжение топливной форсунки 3 |
47 | 0.35 WH | 3147 | Низкое опорное напряжение топливной форсунки 1 |
48 | -- | -- | Не используется |
49 | 0.35 BK | 3149 | Масса топливного насоса высокого давления |
50 | 0,35 wh/bk | 3150 | Сигнал датчика положения распредвала (cmp) |
51 | -- | -- | Не используется |
52 | 0.35 WH | 3152 | Управление корпусом дроссельной заслонки |
53 | 0.35 YE | 3153 | Сигнал температуры воздуха, давления турбонаддува турбокомпрессора |
54-57 | -- | -- | Не используется |
58 | 0,35 l-bu | 1937 | Сигнал вспомогательного датчика уровня топлива |
59 | 0,35 d-gn | 3159 | Сигнал корпуса дроссельной заслонки |
60 | 0.35 PK | 3160 | Управление клапаном системы рециркуляции выхлопных газов (egr) |
