Captiva |
||||||||
|
|
|
|||||||
|
|

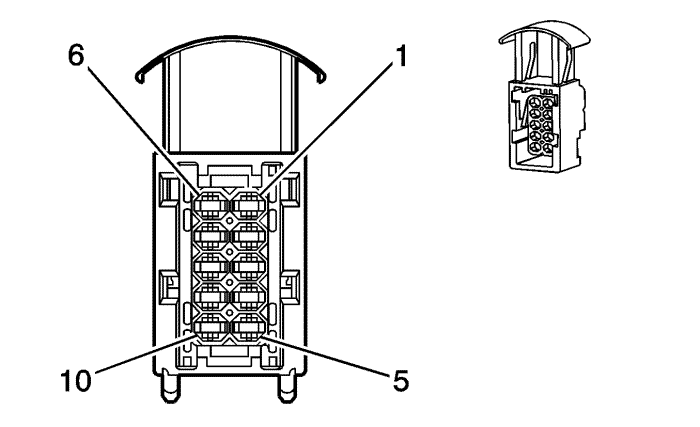

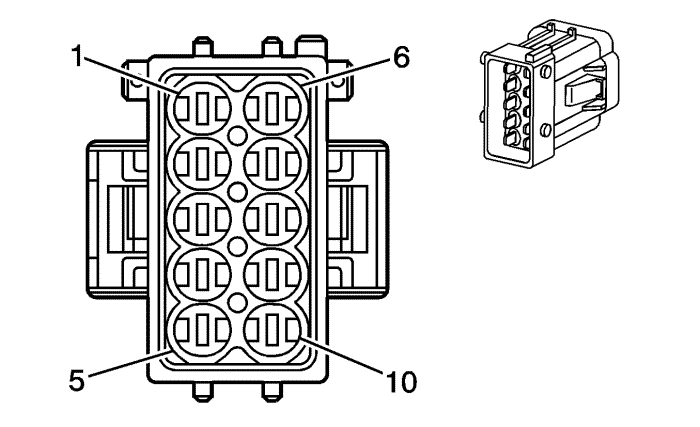

Информация о деталях разъемов
| Информация о деталях разъемов
|
Палец | Провод | Цепь | Функционирование | Палец | Провод | Цепь | Функционирование |
|---|---|---|---|---|---|---|---|
1 | 0,35 pk/bk | 5291 | Напряжение зажигания 1 | 1 | 0,35 pk/bk | 5291 | Напряжение зажигания 1 |
2 | 0,35 pk/bk | 5292 | Напряжение зажигания 1 | 2 | 0,35 pk/bk | 5292 | Напряжение зажигания 1 |
3 | 0.35 TN | 1744 | Управление топливной форсункой 1 | 3 | 0.35 TN | 1744 | Управление топливной форсункой 1 |
4 | 0,35 pk/bk | 1746 | Управление топливной форсункой 3 | 4 | 0,35 pk/bk | 1746 | Управление топливной форсункой 3 |
5 | 0.35 TN/WH | 845 | Управление топливной форсункой 5 | 5 | 0.35 TN/WH | 845 | Управление топливной форсункой 5 |
6 | 0.35 L-GN/BK | 1745 | Управление топливной форсункой 2 | 6 | 0.35 L-GN/BK | 1745 | Управление топливной форсункой 2 |
7 | 0,3 5 l-bu/bk | 844 | Управление топливной форсункой 4 | 7 | 0,3 5 l-bu/bk | 844 | Управление топливной форсункой 4 |
8 | 0,35 ye/bk | 846 | Управление топливной форсункой 6 | 8 | 0,35 ye/bk | 846 | Управление топливной форсункой 6 |
9-10 | -- | -- | Не используется | 9-10 | -- | -- | Не используется |
