Captiva |
||||||||
|
|
|
|||||||
|
|

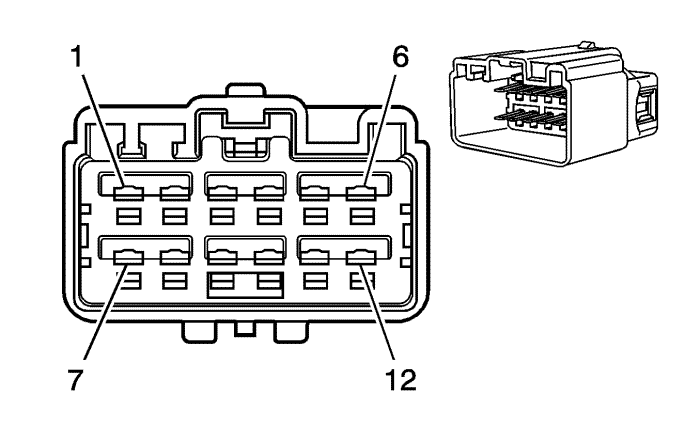

Информация о детали разъема

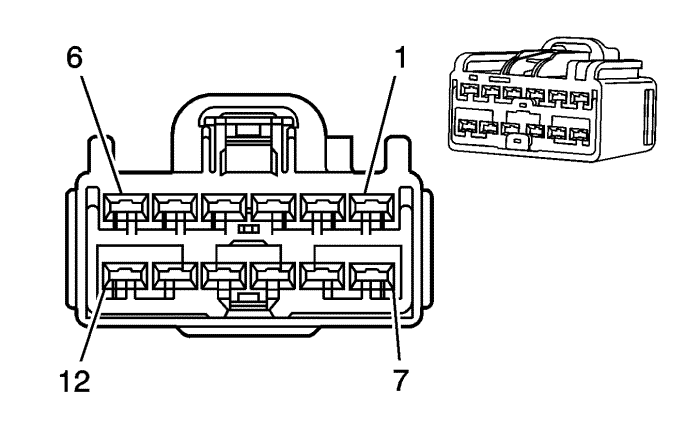

| Информация о детали разъема
|
Палец | Размер | Цвет | Цепь | Опция | Функционирование | Палец | Размер | Цвет | Цепь | Опция |
|---|---|---|---|---|---|---|---|---|---|---|
1 | 0.35 | gy | 120 | -- | Напряжение питания топливного насоса | 1 | 0.35 | gy | 120 | -- |
2 | 0.35 | d-bu | 1936 | -- | Сигнал датчика уровня топлива - Вспомогательного | 2 | 0.35 | d-bu | 1936 | -- |
3 | 0.35 | bn/wh | 6281 | -- | Опорный сигнал низкого уровня датчика уровня топлива | 3 | 0.35 | bn/wh | 6281 | -- |
4 | 0.35 | bk | 450 | -- | Заземление | 4 | 0.35 | bk | 450 | -- |
5 | 0.35 | gn | 890 | -- | Сигнал датчика давления в топливном баке | 5 | 0.35 | gn | 890 | -- |
6 | 0.35 | gy | 2709 | -- | Опорное напряжение 5 Вольт | 6 | 0.35 | gy | 2709 | -- |
7 | 0.35 | l-bu | 1937 | -- | Сигнал датчика уровня топлива - Основного | 7 | 0.35 | l-bu | 1937 | -- |
8 | 0.35 | d-bu/wh | 6282 | -- | Опорный сигнал низкого уровня датчика уровня топлива | 8 | 0.35 | d-bu/wh | 6282 | -- |
9 | 0.35 | pk | 239 | -- | Напряжение зажигания 1 | 9 | 0.35 | pk | 239 | -- |
10-11 | -- | -- | -- | -- | Не используется | 10-11 | -- | -- | -- | -- |
12 | 0.35 | wh | 1310 | -- | Управление электромагнитом вентиляции адсорбера системы улавливания паров бензина | 12 | 0.35 | wh | 1310 | -- |
