Предварительные процедуры

1. Поднять и правильно подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле .
2. Снять экран двигателя. См. Щиток двигателя Замена .
3. Снять переднюю окантовку. См. Замена облицовки переднего бампера : Длинный кузов → Короткий кузов .
4. Отсоединить впускной воздуховод радиатора нагнетаемого воздуха. См. Замена впускного канала охладителя нагнетаемого воздуха .
5. Отсоединить передний выпускной воздуховод радиатора нагнетаемого воздуха. См. Замена переднего выпускного трубопровода охладителя нагнетаемого воздуха .

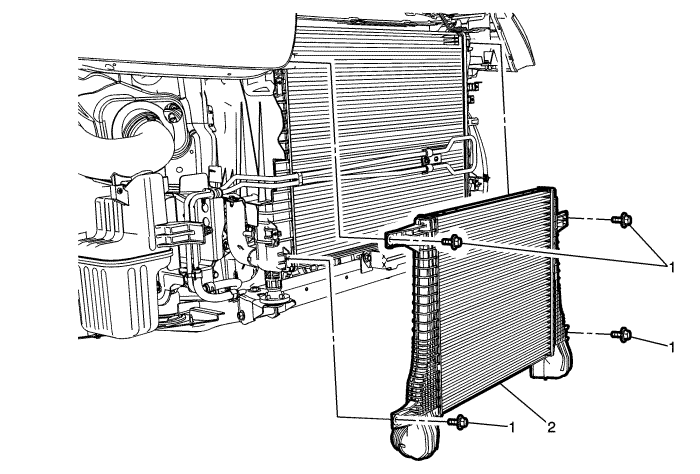

1

Фиксатор охладителя нагнетаемого воздуха (Кол-во: 4)

Внимание См. Предупреждение о крепежных деталях в разделе "Введение".

Затянуть
10 Н·м (89 фунт дюймов)

2

Охладитель нагнетаемого воздуха

Процедура

1. Снять конденсатор с автомобиля, чтобы облегчить снятие охладителя нагнетаемого воздуха.
2. Скользящим движением переместить охладитель нагнетаемого воздуха вниз и вытащить сзади конденсатора.
