Замена передней крышки двигателя
Специальный инструмент
en-50435 Направляющий штифт
Эквивалентные местные инструменты см. Специальный инструмент .
Процедура демонтажа
- Установите крепление опоры двигателя. См. Держатель подпорки двигателя .
- Снять приводной ремень и натяжитель приводного ремня. См. Замена натяжителя приводного ремня .
- Снять шкив коленвала и кожух. См. Замена шкива коленчатого вала .
- Снять подвеску двигателя и кронштейн. См. Кронштейн подвески двигателя Замена .

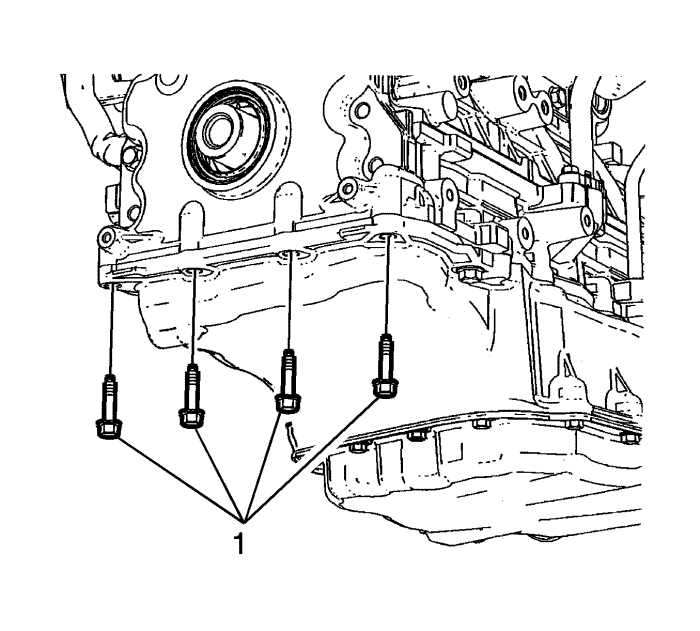

- Открутить болты крепления (1) передней крышки двигателя к масляному поддону.

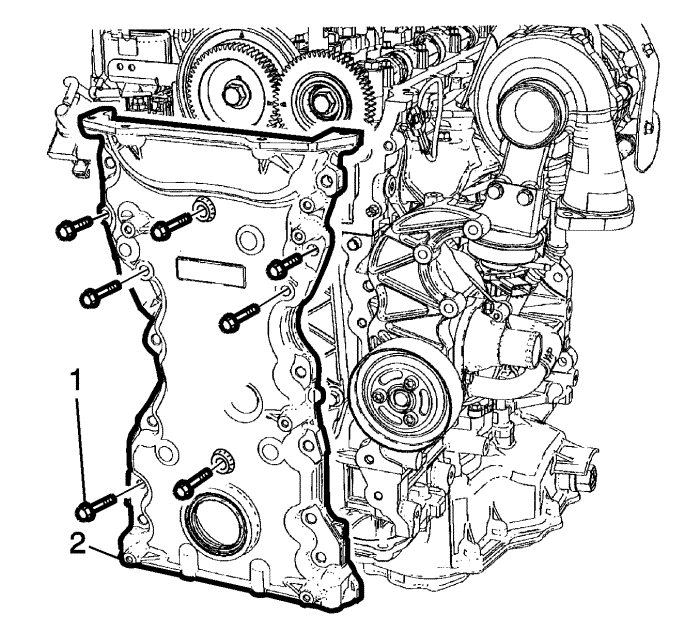

- Открутить болты передней крышки двигателя.
- Снять переднюю крышку двигателя (2).
- При необходимости снять передний сальник коленвала. См. Передний масляный сальник коленчатого вала Замена .
Процедура установки
- Если снимался, установить новый передний сальник коленвала. См. Передний масляный сальник коленчатого вала Замена .
Примечание: Проверить, что на уплотнительной поверхности передней крышки нет масла, смазки и старого герметика.
- Нанести герметик (Three-Bond, 12378521) на линию уплотнения (1).
- Нанести герметик (Three-Bond, 12378521) также снизу передней крышки на уплотнительную поверхность масляного поддона.
- Установить направляющие штифты en-50435 (к-во: 2) на блок цилиндров и головку цилиндров для облегчения выравнивания крышки.
- Установите переднюю крышку двигателя.
- Наживить болты передней крышки и убрать направляющие штифты en-50435.
Внимание См. Предупреждение о крепежных деталях в разделе "Введение".
- Закрутить остальные болты передней крышки двигателя и затянуть их в следующем порядке:
• | Крепежный болт передней крышки приводной цепи ГРМ (М8): 22 Н·м (16 фунт-футов) |
• | Крепежный болт передней крышки приводной цепи ГРМ (М6): 9 Н·м (80 фунт-дюймов) |
- Закрутить болты передней крышки двигателя к масляному поддону и затянуть их с моментом 25 Н·м (18 фунт-футов).
- Установить подвеску двигателя и кронштейн. См. Кронштейн подвески двигателя Замена .
- Установить шкив коленвала и кожух. См. Замена шкива коленчатого вала .
- Установить натяжитель приводного ремня и приводной ремень. См. Замена натяжителя приводного ремня .
- Снять держатель подпорки двигателя.
