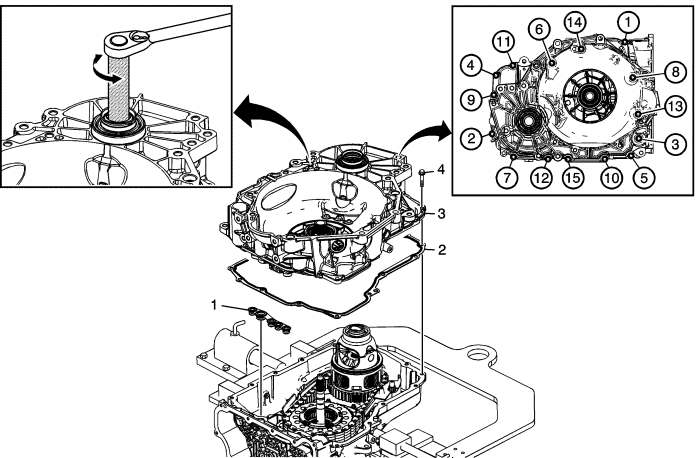

1

Уплотнение масляного насоса в сборе

2

Прокладка корпуса гидротрансформатора

3

Корпус гидротрансформатора (с масляным насосом) в сборе

Подсказка
Немного вращая дифференциал в ту и другую сторону с помощью вращающегося инструмента, установить сателлиты относительно коронной шестерни дифференциала в корпусе гидротрансформатора.

Специальный инструмент

Эквивалентные местные инструменты см. Специальный инструмент .

4

Болты гидротрансформатора и корпуса дифференциала m8 x 30 (кол.: 15)

Внимание См. Предупреждение о крепежных деталях в разделе "Введение".

Процедура

Затянуть болты в порядке, показанном на рисунке.

Затянуть
10 Н·м (89 фунт дюйм), затем довернуть болт еще на 50 градусов

Специальный инструмент

en-45059 Угломер или эквивалентный инструмент

Эквивалентные местные инструменты см. Специальный инструмент .
