Cruze

Разборка поршня и шатуна — 1.4L LUH и LUJ

Специальный инструмент

en-49941 Съемник / оправка для запрессовки стопорного кольца поршня

Эквивалентные местные инструменты см. Специальный инструмент .

Примечание: Нанести на поршневой палец чистое моторное масло.

1. Установить поршневой палец (2) и шатун (3) на поршень (1).
2. Установить поршень и шатун в сборе в верстачные тиски. Использовать алюминиевые прокладки.




Предупреждение: Необходимо соблюдать повышенную осторожность при снятии пружинных стопорных колец. Во избежание личной травмы всегда следует надевать надлежащие защитные очки.

Предупреждение: Следует соблюдать осторожность при снятии или установке стопорного кольца поршня. Убедиться, что съемник/оправка для запрессовки EN-49941 надлежащим образом установлена на стопорное кольцо, а руки и пальцы не располагаются с передней стороны инструмента. В противном случае возможно получение травмы.

Примечание: Паз (2) должен находиться с правой стороны.

3. Установить фиксатор поршневого пальца в канавку поршневого пальца так, чтобы зазор в замке кольца находился в пазу (2).
4. Нажать большим пальцем вниз на фиксатор поршневого пальца в показанном направлении (1) и не отпускать.

Примечание: Оправку для запрессовки en-49941 следует установить перпендикулярно относительно фиксатора поршневого пальца.

5. Установить оправку для запрессовки en-49941 (4) в фиксатор поршневого пальца в показанном положении (3) и втолкнуть ее в направлении стрелки, прижимая фиксатор вниз большим пальцем.




Примечание: Прижимать фиксатор поршневого пальца в показанном положении (2).

6. Осторожно перемещать оправку для запрессовки en-49941 (1) в показанное положение, прижимая в направлении стрелки так, чтобы фиксатор поршневого пальца вошел в канавку фиксатора поршневого пальца.
7. Нажать вниз на фиксатор поршневого пальца, чтобы он надлежащим образом сел в канавку.




Примечание: Паз (4) должен находиться с левой стороны. Оправку для запрессовки en-49941 следует прижимать левой рукой.

8. Установить фиксатор поршневого пальца в канавку поршневого пальца так, чтобы зазор в замке кольца находился в пазу (4).
9. Прижать вниз и удерживать большим пальцем фиксатор поршневого пальца в показанном положении (1).

Примечание: Оправку для запрессовки en-49941 следует установить перпендикулярно относительно фиксатора поршневого пальца.

10. Установить оправку для запрессовки en-49941 (3) в фиксатор поршневого пальца в показанном положении (2) и втолкнуть ее в направлении стрелки, прижимая фиксатор вниз большим пальцем.




Примечание: Прижимать фиксатор поршневого пальца в показанном положении (1).

11. Осторожно перемещать оправку для запрессовки en-49941 (2) в показанное положение, прижимая в направлении стрелки так, чтобы фиксатор поршневого пальца вошел в канавку фиксатора поршневого пальца.
12. Нажать вниз на фиксатор поршневого пальца, чтобы он надлежащим образом сел в канавку.
13. Вытащить поршень и шатун в сборе из верстачных тисков.



14. Установить поршневые кольца. Используйте специальные клещи для снятия поршневых колец (1).




Примечание: Обратите внимание на маркировку "top" (ВЕРХ) на поршневых кольцах.

15. Поршневые кольца должны устанавливаться в следующем порядке:

•	Верхнее компрессионное кольцо (1)

•	Нижнее компрессионное кольцо (2)

•	Маслосъемное кольцо поршня с осевым расширителем (3), (4)

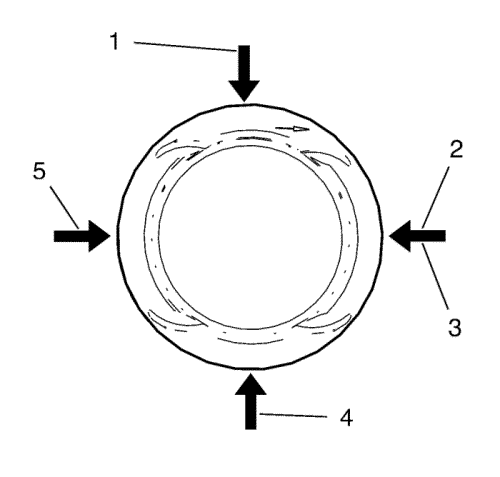

16. Замки поршневых колец должны быть расположены под углом 90° друг относительно друга.

•	Замок верхнего компрессионного кольца (2).

•	Замок нижнего компрессионного кольца (5).

•	Замок маслосъемного кольца, верхняя часть (1)

•	Замок маслосъемного кольца, нижняя часть (4)

•	Замок расширителя маслосъемного кольца (3)
