Демонтаж турбокомпрессора
Специальный инструмент
en-49942 Удерживающий ключ
Эквивалентные местные инструменты см. Специальный инструмент .

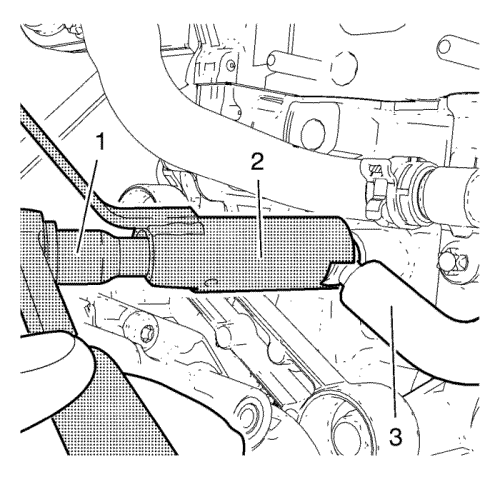

- Установить удерживающий ключ en-49942 (2) питательную трубку охлаждающей жидкости турбокомпрессора. Вставить гаечный ключ с трещоткой (1) вместе с удлинителем через удерживающий ключ en-49942 в полый винт подающей трубки охлаждающей жидкости турбокомпрессора.
Примечание. Удерживающий ключen-49942 (2) необходимо установить на питательную трубку охлаждающей жидкости турбокомпрессора, как показано на рисунке. Удерживающий ключ необходимо установить, чтобы не скрутить подающую трубку охлаждающей жидкости турбокомпрессора во время процедуры отворачивания.
- Слегка отвернуть полый винт питательной трубки охлаждающей жидкости турбокомпрессора ключом с трещоткой и с удлинителем (1).
- Отвернуть полый винт (3) питательной трубки охлаждающей жидкости турбокомпрессора с 2 уплотнительными кольцами (1) и (2).
- Отсоединить возвратный маслопровод турбокомпрессора (4) от блока цилиндров.
- Отвернуть болт (5) подающего маслопровода турбокомпрессора от радиатора моторного масла.
- Отвернуть полый винт (4) подающего маслопровода турбокомпрессора с 2 уплотнительными кольцами (1) и (3) и установить заглушку в отверстие под винт в турбокомпрессоре.
- Снять с турбокомпрессора подающий маслопровод (2) и резиновое уплотнительное кольцо.
- Отсоединить возвратный шланг (6) охлаждающей жидкости турбокомпрессора от впускной трубки охлаждающей жидкости радиатора моторного масла и отвернуть болт (7) возвратной трубки охлаждающей жидкости турбокомпрессора от радиатора моторного масла.
- Отвернуть 8 гаек (1) турбокомпрессора.
- Снять турбокомпрессор (1) в сборе с прокладкой (2).
