Cruze

Код ключа и цилиндра замка

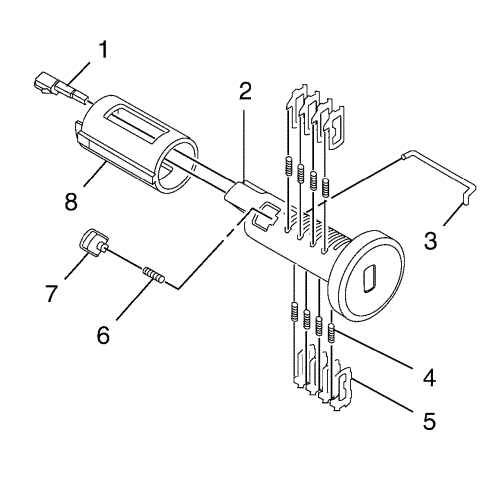

В цилиндре замка зажигания используется 8 позиций вырезов ключа, 1-8. Штифты расположены в шахматном порядке по обе стороны – четыре на одной стороне и четыре на другой.

Примечание: Штифты (5) не самофиксирующиеся, и их нужно удерживать на месте, если ключ не вставлен полностью в цилиндр замка или до тех пор, пока цилиндр (2) не будет установлен в корпус (8).

1. Удерживайте цилиндр в сборе (2) так, чтобы гнездо для стопорного штифта было обращено вверх.
2. Вставьте по одной пружине штифта (4) в каждое из 4 гнезд для пружин.
3. Первый штифт (5), который вставляется, будет в первой позиции выреза ключа, соответствующей первому номеру в коде ключа. Вставьте первый штифт в гнездо, ближайшее к головке цилиндра замка. Вставьте остальные штифты согласно коду ключа в гнезда позиций вырезов ключа 3, 5 и 7. Может понадобиться слегка сдвинуть боковую планку (уже вставленную в узел цилиндра) наружу, чтобы полностью вставить штифт в нужное гнездо.
4. Проверьте правильность установки, удерживая штифты (5) на месте и полностью вставив ключ в цилиндр (2). Все штифты и боковая планка должны располагаться заподлицо с наружным диаметром корпуса цилиндра.
5. Поверните цилиндр (2) так, чтобы выступ фиксатора был обращен вверх и извлеките ключ, постоянно удерживая все штифты, чтобы они не выпали.
6. Вставьте по одной пружине штифта (4) в каждое из 4 гнезд для пружин.
7. Первый зажим (5), на который распространяется нагрузка, будет являться вторым пазом ключа, который является вторым номером кода. Вставьте штифт в гнездо, ближайшее к головке цилиндра замка. Вставьте остальные штифты согласно коду ключа в гнезда позиций вырезов ключа 4, 6 и 8.
8. Проверьте правильность установки, удерживая зажимы (5) на месте и полностью вставив ключ в цилиндр (2).
9. Слегка смажьте поверхности штифтов (5) и маленькое углубление для фиксации сбоку на цилиндре (2) прилагаемым смазочным материалом.
10. Полностью вставив ключ, поверните цилиндр так, чтобы сторона с гнездом для стопорного штифта (7) была обращена вверх.
11. Вставьте пружину стопорного штифта (6), затем стопорный штифт (7) в гнездо, расположенное за 4 запорными штифтами. Пружина стопорного штифта и стопорный штифт не самофиксирующиеся, и их нужно удерживать на месте до тех пор, пока цилиндр не будет установлен в корпус (8).
12. Полностью вставив ключ в цилиндр и прижав до упора стопорный штифт (7) в цилиндр, выровняйте фиксирующий выступ на цилиндре с пазом на внутренней поверхности корпуса (8). Этот паз продолжается на всю длину корпуса.
13. Вставьте цилиндр в корпус (8), внимательно следя за тем, чтобы пружина стопорного штифта (6) и стопорный штифт (7) удерживались в цилиндре до тех пор, пока они не войдут в корпус. Полностью вставив цилиндр в корпус, поворачивайте цилиндр по часовой стрелке до тех пор, пока стопорный штифт (7) не защелкнется, ограничивая поворот цилиндра.
14. Установив цилиндр в положение открывания замка, вставьте стержень фиксатора (1) в отверстие сбоку корпуса (8). Установите пружину защиты от дребезга (3) в корпус над пружиной фиксатора. Пружина защиты от дребезга должна захватить шарик и пружину фиксатора в корпусе. Убедитесь в том, что оба конца пружины защиты от дребезга (3) полностью вставлены и прижаты в корпус.
15. Установив цилиндр в положение открывания замка, вставьте стержень фиксатора (1) в отверстие сбоку корпуса (8). Установите пружину защиты от дребезга (3) в корпус над пружиной фиксатора. Пружина защиты от дребезга должна захватить шарик и пружину фиксатора в корпусе. Убедитесь в том, что оба конца пружины защиты от дребезга (3) полностью вставлены и прижаты в корпус.

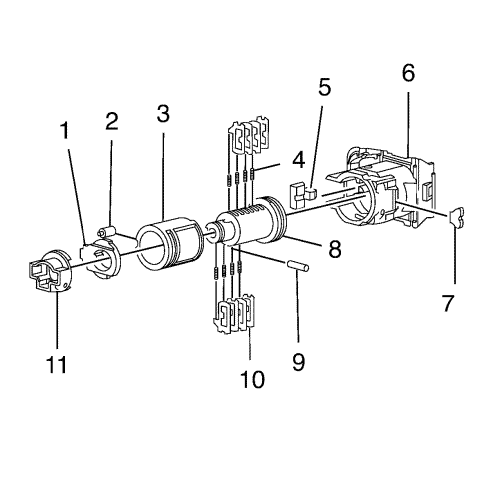

1. Поверните цилиндр (8) так, чтобы сторона с гнездами пружин штифтов была обращена вверх.
2. Вставьте пружины штифтов (4) в 4 гнезда пружин.
3. Вставьте штифт (10) для позиции выреза ключа 3 в гнездо, ближайшее к головке цилиндра. Вставьте остальные штифты в гнезда позиций вырезов ключа 5, 7 и 9 согласно коду ключа в аналогичной процедуре. Прижмите штифты на место, чтобы зафиксировать их.
4. Проверьте правильность нагрузки на зажимы, вставив ключ в цилиндр. Все штифты должны раполагаться заподлицо с корпусом цилиндра замка.
5. Поверните цилиндр так, чтобы сторона с остальными гнездами пружин штифтов была обращена вверх.
6. Вставьте пружины штифтов (4) в 4 гнезда пружин.
7. Первый штифт, ближайший к головке цилиндра замка, соответствует четвертой позиции выреза ключа. Установите остальные штифты в позиции ключа 6, 8 и 10. Прижмите штифты на место, чтобы зафиксировать их.
8. Проверьте правильность нагрузки на зажимы, вставив ключ в цилиндр. Все штифты должны быть расположены заподлицо с корпусом цилиндра замка.
9. Нанесите прилагаемую смазку на поверхности корпус цилиндра и штифтов, а также слегка смажьте головку цилиндра.
10. Вставьте фиксатор (5) в гнезда для пружин в головке цилиндра замка.
11. Защелкните задвижку (7) в цилиндре.
12. Вставьте цилиндр в корпус (3).
13. Выровняйте углубления на колпачке цилиндра (6) с 4 выемками в колпачке. Закрепите его, слегка прижав колпачок на место рукой.
14. Установите зажим стержня (2) в рычаг (1).
15. Установите рычаг (1) в замок. Используйте приводной узел (11), чтобы зафиксировать рычаг.
16. Установите прокладку в замок.
17. Вставьте ключ в замок и проверьте замок в работе, чтобы убедиться в том, что сборка выполнена правильно и ключ поворачивается мягко.
