Cruze

Замена втулки заднего моста - Подвеска Ватта

Специальный инструмент

Эквивалентные местные инструменты. См. Специальный инструмент .

Предупреждение: Обязательно используйте защитные очки для защиты от травм.

1. Снять задний мост. См. Задний мост, замена : Подвеска Ватта → Составной кривошип .
2. Вместе с помощником уложить задний мост на верстак.

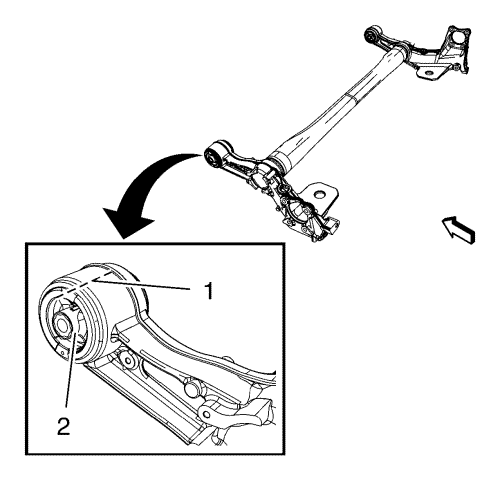

3. С помощью несмываемого маркера отметить место установки (1) втулки (2) заднего моста.

Для выравнивания использовать верхний зазор втулки.

4. Установить под мост поддон.

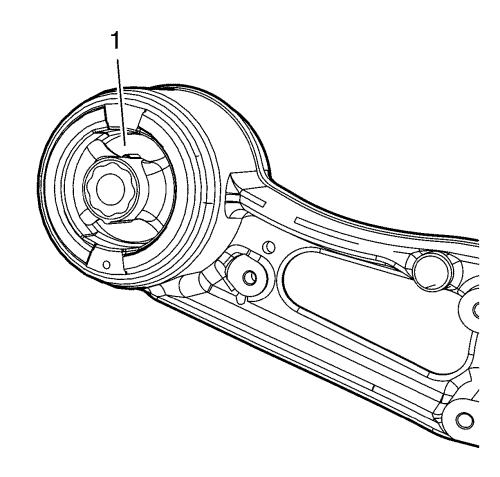

5. Просверлить в резиновых втулках (1) по всему периметру 8 отверстий диаметром 10 мм (0,4 дюйма).

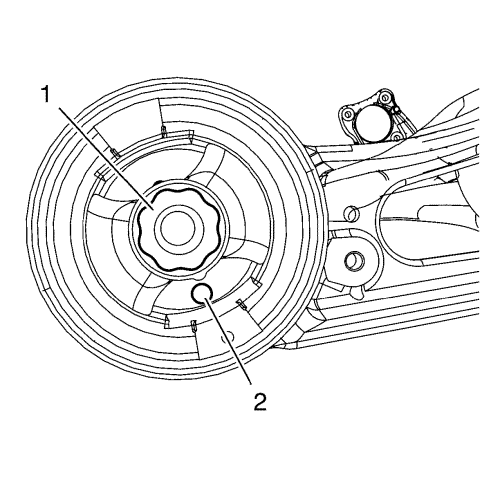

6. Аккуратно выпилить центральный элемент (1) втулки заднего моста. Полотно ножовки следует вставлять в нижнее отверстие (2).
7. Извлечь центральную часть втулки.

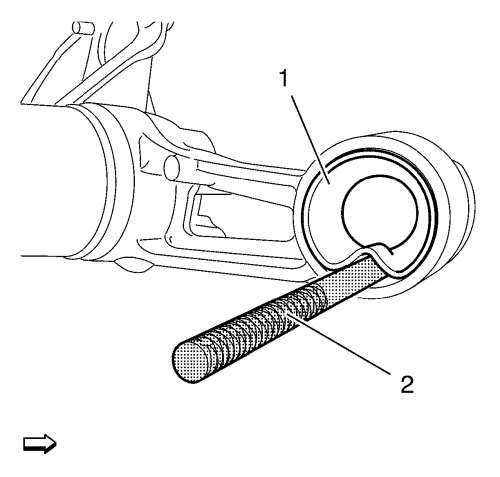

8. Снять втулку (1) с помощью зубила ch-48377-1 (2) и молотка.

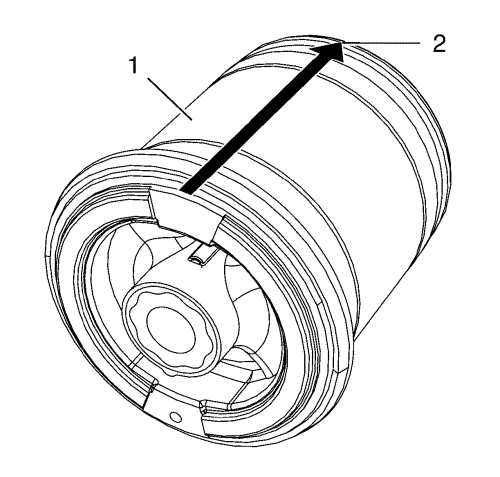

9. Отметить место установки (2) НОВОЙ втулки (1) заднего моста, как показано на приведенном выше рисунке.

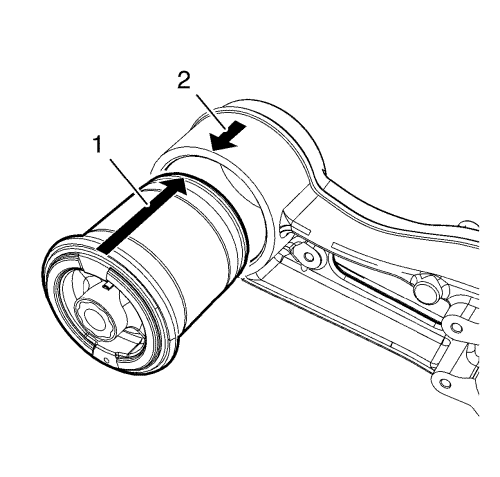

10. Совместить метки на втулке (1) с метками на заднем мосту (2).

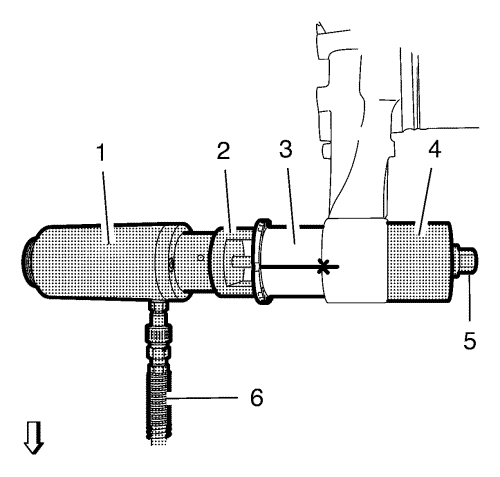

11. Установить на втулку заднего моста и задний мост следующие детали:

•	цилиндр ch-6615-10 (1).

•	ch-49459 переходник (2).

•	НОВАЯ втулка заднего моста (3).

•	ch-906-42 переходник (4)

•	Накрутить контргайку (5) на шпиндель цилиндра ch-6615-10 (1) и затянуть.

12. Подключить нагнетательный шланг (6) насоса ch-6616 к цилиндру ch-6615-10.
13. Аккуратно запрессовать втулку (3) в задний мост с помощью насоса ch-6616.
14. После того как шток цилиндра ch-6615-10 достигнет упора, стравить давление в насосе ch-6616, затянуть контргайку (5) и запрессовать втулку в задний мост в окончательное положение.
15. Снять ВСЕ специальные инструменты.
16. Установить задний мост. См. Задний мост, замена : Подвеска Ватта → Составной кривошип .
