Замена трехступенчатого каталитического нейтрализатора с подогревом — 1.4L LUH и LUJ
Процедура демонтажа
- Откройте капот.
- Отсоедините отрицательной провод аккумулятора. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение .
- Отсоедините разъем жгута проводов от нагреваемого датчика кислорода 1. См.
Замена обогреваемого кислородного датчика - Датчик 1 : 1.4L LUH и LUJ .
- Снять термозащитный щиток выпускного коллектора. См.
Термозащитный щиток выпускного коллектора Замена : Дизельный двигатель 2.0 л LNP → 1.4L LUH и LUJ → 1.6 л LDE, LXV, 1.8 л 2H0 и LUW → 2.0 л дизельный LLW .

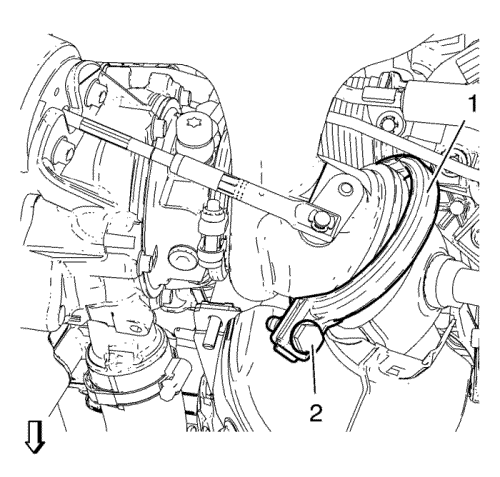

- Ослабить болт (2) хомута трехкомпонентного пускового каталитического нейтрализатора, чтобы можно было снять хомут (1) с фланца крепления нейтрализатора к турбокомпрессору.
- Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле .
- Снять изолятор двигателя переднего отсека (если предусмотрен). См. Замена изолятора переднего отсека
Предупреждение: Обязательно надевать защитные очки и перчатки при демонтаже деталей выпускной системы, так как выпадающая ржавчина и острые кромки изношенных деталей выпускной системы могут привести к тяжелым травмам персонала.
Осторожно: Не изгибайте гибкий выпускной патрубок более чем на 10 градусов в любом направлении. Изгибание свыше 10 градусов или скручивание в пределах ±0,5 градусов приведет к повреждению гибкой соединительной муфты выпускного патрубка.

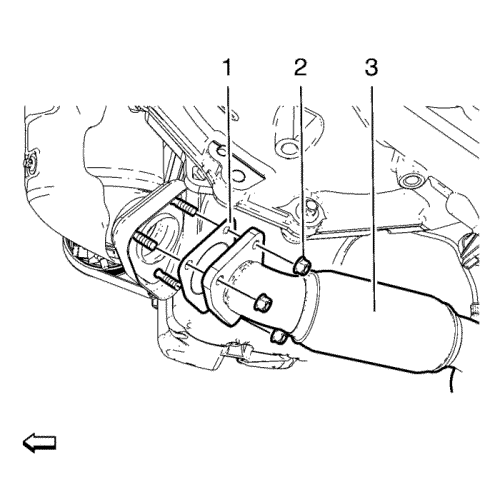

- Скрутить 3 гайки (2) фланца каталитического нейтрализатора.
- Отсоединить каталитический нейтрализатор (3) от трехкомпонентного пускового нейтрализатора и отвести в сторону, оставив свободно свисать.
- Снять прокладку каталитического нейтрализатора (1).

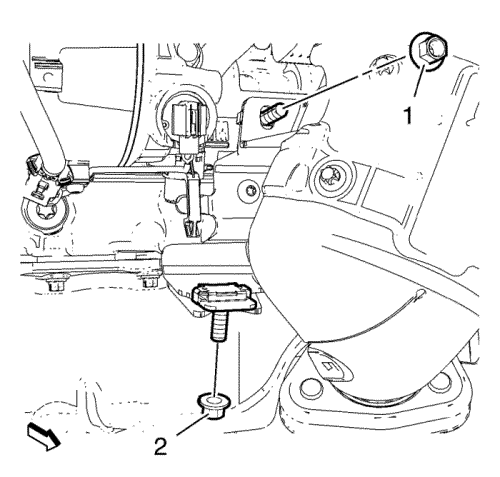

- Выкрутить 2 гайки (1) и (2) кронштейна трехкомпонентного пускового каталитического нейтрализатора.
- Снять уплотнительное кольцо крепления трехкомпонентного каталитического нейтрализатора и трехкомпонентного пускового нейтрализатора к турбокомпрессору.
- Отсоединить подогреваемый датчик кислорода 1 от трехкомпонентного пускового нейтрализатора. См.
Замена обогреваемого кислородного датчика - Датчик 1 : 1.4L LUH и LUJ .
Процедура установки
- Установить подогреваемый датчик кислорода 1 на трехкомпонентный пусковой нейтрализатор. См.
Замена обогреваемого кислородного датчика - Датчик 1 : 1.4L LUH и LUJ .
Примечание: Клиновидный хомут не подлежит повторному использованию.
- Установить НОВЫЙ хомут трехкомпонентного пускового нейтрализатора.
- Установить трехкомпонентный пусковой нейтрализатор на турбокомпрессор и на крепежные кронштейны. Установить НОВОЕ уплотнительное кольцо крепления трехкомпонентного пускового нейтрализатора к турбокомпрессору.
- Накрутить и затянуть от руки 2 гайки (1) и (2) кронштейна трехкомпонентного пускового каталитического нейтрализатора.
- Опустить автомобиль.
- Установить хомут крепления трехкомпонентного пускового нейтрализатора на фланец крепления нейтрализатора к турбокомпрессору.
- Хомут (1) крепления трехкомпонентного пускового нейтрализатора к турбокомпрессору должен устанавливаться на фланец так, как показано на иллюстрации.
- Затянуть от руки хомут крепления трехкомпонентного пускового нейтрализатора.
- Поднять и подпереть автомобиль.
Осторожно: См. Предупреждение о крепежных деталях во введении.
- Затянуть 2 гайки кронштейна трехкомпонентного нейтрализатора с моментом затяжки 22 Н·м (16 фунт-фут).
- Установить трехкомпонентный каталитический нейтрализатор (3) вместе с НОВОЙ прокладкой (1) на трехкомпонентный пусковой нейтрализатор.
- Накрутить 3 гайки (2) фланца каталитического нейтрализатора и затянуть их моментом 22 Н·м (16 фунт-фут).
- Установить изолятор двигателя переднего отсека (если предусмотрен). См. Замена изолятора переднего отсека
- Опустить автомобиль.
- Затянуть болт хомута трехкомпонентного нейтрализатора с моментом затяжки 13 Н·м (115 фунт-дюйм).
- Установить термозащитный щиток выпускного коллектора. См.
Термозащитный щиток выпускного коллектора Замена : Дизельный двигатель 2.0 л LNP → 1.4L LUH и LUJ → 1.6 л LDE, LXV, 1.8 л 2H0 и LUW → 2.0 л дизельный LLW .
- Подсоединить разъем жгута проводов подогреваемого датчика кислорода 1. См.
Замена обогреваемого кислородного датчика - Датчик 1 : 1.4L LUH и LUJ .
- Присоедините отрицательной провод аккумулятора. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение .
- Закройте капот.
