Cruze

Замена топливного насоса высокого давления

Специальный инструмент

Эквивалентные местные инструменты см. Специальный инструмент .

1. Снять смотровой щиток двигателя. См. Щиток осмотра двигателя, Замена .
2. Отсоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение .
3. Снимите модуль управления двигателя. См. Замена блока управления двигателем .



4. Отвернуть болт (2) крепления кронштейна переднего выпускного шланга охладителя нагнетаемого воздуха.
5. Освободить зажим (4) крепления переднего выпускного шланга охладителя нагнетаемого воздуха к заднему шлангу.
6. Отсоединить передний выпускной шланг (1) охладителя нагнетаемого воздуха вместе с хомутом (4) от заднего выпускного шланга (3) охладителя нагнетаемого воздуха. Подвесить выпускной передний шланг охладителя нагнетаемого воздуха сбоку (1).



7. Освободить 4 фиксирующих зажима жгута проводов двигателя от кронштейна жгута проводов двигателя.
8. Отвернуть 2 болта (2) кронштейна жгута проводов двигателя и переходника выпускного водяного патрубка двигателя от переходника выпускного водяного патрубка двигателя.
9. Снять кронштейн (1) жгута проводов двигателя с переходника выпускного водяного патрубка двигателя.



10. Отсоединить разъем (4) жгута проводов топливного насоса высокого давления.
11. Снять возвратный шланг (3) трубы топливного распределителя.
12. Отсоединить переднюю трубку подвода топлива (5) и освободить ее из зажима переднего возвратного топливопровода. См. Обслуживание пластмассового быстросъемного разъема .
13. Установить на отверстия переднего возвратного топливопровода заглушки en-6015.
14. Отсоединить передний возвратный топливопровод (2) с помощью съемника en-796. См. Обслуживание пластмассового быстросъемного разъема .
15. Демонтируйте трубку (1), подающую топливо к форсунке. См. Замена подающего топливопровода системы впрыска – от топливного насоса высокого давления к топливной рампе .
16. Установить на отверстия трубки подвода топлива к форсункам заглушки en-807.

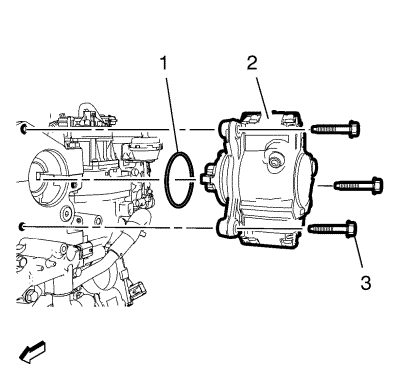

17. Отвернуть 3 болта (3) топливного насоса.
18. Снять топливный насос высокого давления (2) вместе с прокладкой (1).

1. Установить топливный насос (2) с НОВОЙ прокладкой (1).

Осторожно: См. Предупреждение о крепежных деталях во введении.

2. Завернуть 3 болта (3) топливного насоса высокого давления и затянуть их с моментом затяжки 25 Н·м (18 фунт фут).



3. Снять заглушки en-807 с трубки подвода топлива (1) к топливным форсункам.
4. Установить подающий топливопровод топливных форсунок (1). См. Замена подающего топливопровода системы впрыска – от топливного насоса высокого давления к топливной рампе .
5. Снять заглушки en-6015 с переднего возвратного топливопровода (2).
6. Подсоединить передний возвратный топливопровод (2). См. Обслуживание пластмассового быстросъемного разъема .
7. Подсоединить переднюю трубку подвода топлива (5) и прикрепить ее к зажиму переднего возвратного топливопровода. См. Обслуживание пластмассового быстросъемного разъема .
8. Установить возвратный топливный шланг (3) топливных форсунок.
9. Подсоединить разъем (4) жгута проводов топливного насоса высокого давления.



10. Установить кронштейн (1) жгута проводов двигателя на переходник выпускного водяного патрубка двигателя.
11. Завернуть 2 болта (2) кронштейна жгута проводов двигателя и переходника выпускного водяного патрубка двигателя к переходнику выпускного водяного патрубка двигателя и затянуть их с моментом затяжки 10 Н·м (89 фунт дюйм).
12. Прикрепить 4 фиксирующих зажима жгута проводов двигателя к кронштейну жгута проводов двигателя.



13. Подсоединить передний выпускной шланг (1) охладителя нагнетаемого воздуха вместе с хомутом (4) к заднему выпускному шлангу (3) охладителя нагнетаемого воздуха.
14. Завернуть болт (2) крепления кронштейна переднего выпускного шланга охладителя нагнетаемого воздуха и затянуть его с моментом затяжки 9 Н·м (80 фунт дюйм).
15. Затянуть хомут (4) крепления переднего выпускного шланга охладителя нагнетаемого воздуха к заднему шлангу с моментом затяжки 4 Н·м (35 фунт дюйм).
16. Установите модуль управления двигателем. См. Замена блока управления двигателем .
17. Подсоедините минусовый провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение .
18. Установите смотровой щиток двигателя. См. Щиток осмотра двигателя, Замена .
