Аккумуляторная батарея Замена - Бензиновый

Специальный инструмент

ge-49379 Съемник аккумулятора

Эквивалентные местные инструменты см. Специальный инструмент .

1. Откройте капот.
2. Снять крышку аккумулятора. См. Замена крышки аккумулятора .
3. Отсоединить минусовой провод аккумуляторной батареи. См.  Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы "Старт/стоп" .
4. Откройте крышку блока предохранителей аккумулятора.

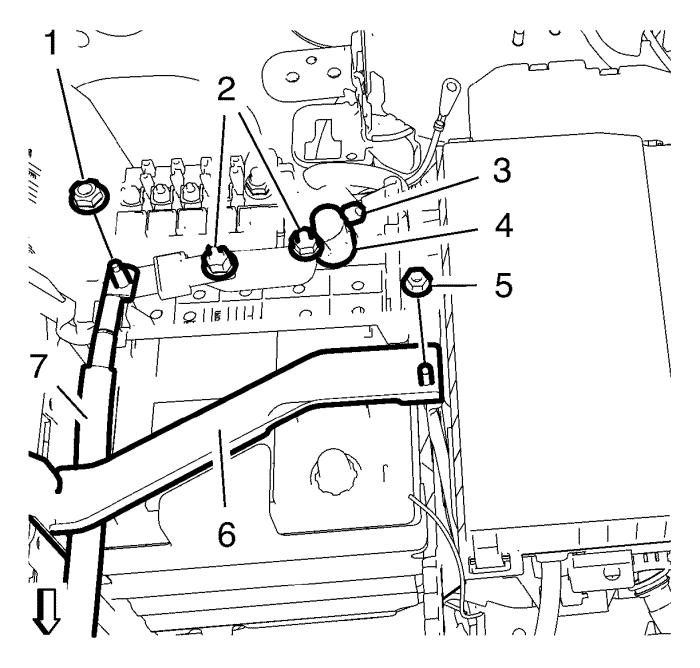

5. Отвернуть гайку (5) прижимного фиксатора аккумулятора.
6. Отвернуть прижимной фиксатор (6) аккумулятора.
7. Отвернуть гайку (1) крепления положительного провода аккумулятора к стартеру.
8. Снять положительный провод аккумулятора с провода стартера (7).
9. Слегка отвернуть 2 гайки (2) положительной планки аккумулятора.
10. Слегка отвернуть гайку (3) положительного провода аккумулятора.
11. Отсоединить положительный провод аккумулятора (4).

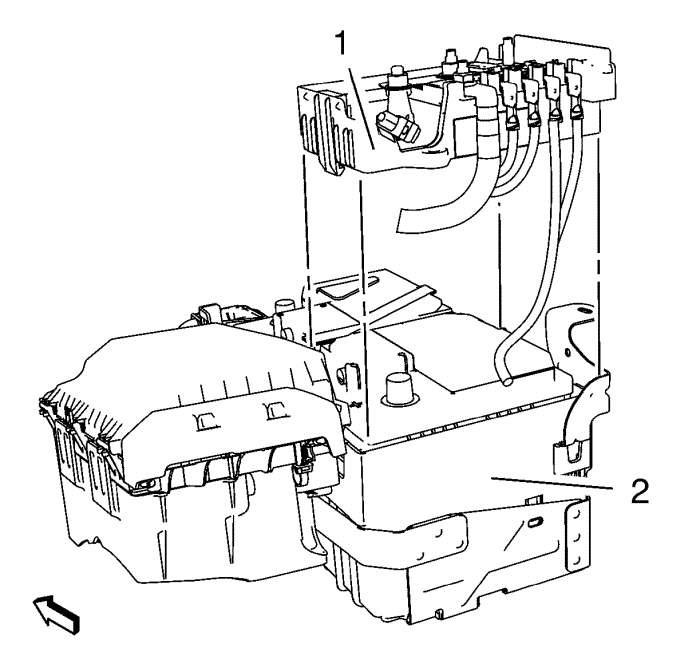

12. Освободить из фиксирующих зажимов блок предохранителей аккумулятора (1) от аккумулятора и снять блок предохранителей аккумулятора вместе с положительным проводом аккумулятора.




Примечание: Необходимо, только если автомобиль оснащен аккумулятором с защитой от короткого замыкания.

13. Отсоединить фиксатор (2) протектора поддона аккумулятора от поддона аккумулятора.
14. Снять протектор (1) поддона аккумулятора, передвинув его в направлении стрелки.



15. Передвиньте аккумулятор (1) в направлении стрелки и снимите его с помощью съемника ge-49379.

1. Установите аккумулятор (1) с помощью съемника ge-49379 и передвиньте его в направлении стрелки, чтобы он прижался к лотку аккумулятора.



2. Установите протектор (1) поддона аккумулятора на поддон аккумулятора и передвиньте его в направлении стрелки, чтобы фиксатор (2) вошел в зацепление с лотком аккумулятора.



3. Выровнять заднюю сторону коробки предохранителей аккумулятора (1) точно по задней стороне аккумулятора (2).



4. Подсоединить положительный провод (4) к аккумулятору.

Осторожно: См. Предупреждение о крепежных деталях во введении.

5. Затянуть гайку (3) положительного провода аккумуляторной батареи с моментом затяжки 4,5 Н·м (40 фунт дюйм).
6. Затянуть 2 гайки (2) положительной планки аккумуляторной батареи с моментом затяжки 12 Н·м (106 фунт дюйм).
7. Подсоединить положительный провод аккумулятора к проводу стартера (7).
8. Завернуть гайку (1) крепления положительного провода аккумулятора к проводу стартера и затянуть ее с моментом затяжки 12 Н·м (106 фунт дюйм).
9. Установить прижимной фиксатор (6) аккумулятора.
10. Завернуть гайку (5) прижимного фиксатора аккумулятора и затянуть ее с моментом 9 Н·м (80 фунт дюймов).
11. Закрыть и защелкнуть крышку коробки предохранителей аккумулятора.
12. Подсоедините минусовый провод аккумуляторной батареи. См.  Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы "Старт/стоп" .
13. Установите крышку аккумулятора. См. Замена крышки аккумулятора .
14. Закройте капот.
