Orlando

Замена электромагнитного вакуумного регулирующего клапана управления воздухом на впуске

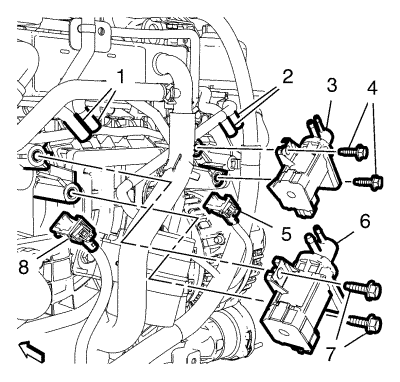

1. Снять смотровой щиток двигателя. См. Щиток осмотра двигателя, Замена .



2. Отсоединить 2 разъема (5, 8) жгута проводов электромагнитного клапана вакуумного регулятора клапана настройки.
3. Отсоединить 4 шланга (1, 2) электромагнитного клапана вакуумного регулятора клапана настройки.
4. Отвернуть 2 болта (4) электромагнитного клапана вакуумного регулятора клапана настройки.
5. Снять электромагнитный клапан вакуумного регулятора клапана настройки воздуха на впуске (3).
6. Отвернуть 2 болта (7) дополнительного электромагнитного клапана вакуумного регулятора клапана настройки.
7. Снять дополнительный электромагнитный клапан вакуумного регулятора клапана настройки воздуха на впуске (6).

1. Установить дополнительный электромагнитный клапан вакуумного регулятора клапана настройки воздуха на впуске (6).

Осторожно: См. Предупреждение о крепежных деталях во введении.

2. Завернуть 2 болта (7) дополнительного электромагнитного клапана вакуумного регулятора клапана настройки и затянуть их с моментом затяжки 10 Н·м (89 фунт дюйм).
3. Установить электромагнитный клапан вакуумного регулятора клапана настройки воздуха на впуске (3).
4. Завернуть 2 болта (4) электромагнитного клапана вакуумного регулятора клапана настройки и затянуть их с моментом затяжки 10 Н·м (89 фунт дюйм).
5. Подсоединить 4 шланга (1, 2) электромагнитного клапана вакуумного регулятора клапана настройки.
6. Подсоединить 2 разъема (5, 8) жгута проводов электромагнитного клапана вакуумного регулятора клапана настройки.
7. Установите смотровой щиток двигателя. См. Щиток осмотра двигателя, Замена .
