Замена поперечины напольной панели номер 6 -- Пайка
Примечание: В соответствии с различными условиями антикоррозийной гарантии разрешается использовать только предписанные региональные методы соединения.
Процедура демонтажа
Предупреждение См. Допущенное оборудование для ремонта последствий столкновения в разделе "Введение".
Предупреждение См. Классификация столкновений Предупреждение в разделе "Введение".
Предупреждение См. Обращение со стеклом и листовым металлом Предупреждение в разделе "Введение".
- Деактивировать систему SIR. См. Включение и отключение системы подушек безопасности (SIR) .
- Отсоединить отрицательный провод аккумулятора. См.
Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы "Старт/стоп" .
- Демонтируйте все задействованные панели и детали.
- Осмотрите компоненты - не повреждены ли они. Должен быть отремонтирован весь поврежденный участок.
- При необходимости удалите мастику и антикоррозионное покрытие на ремонтируемом участке. См.
Обработка для защиты от коррозии и ремонт : Основание .
- Идентифицируйте и пометьте все необходимые заводские сварные швы на поперечине напольной панели номер 6 (1).
- Высверлите все места заводской сварки. Следует записать количество и места расположения сварок для последующей установки узла, прошедшего техническое обслуживание.
- Снять поврежденную поперечину напольной панели номер 6 (1).
Процедура установки
- Прорежьте проемы 6 х 20 мм (4/16 x 12/16 дюйма) для пайки вдоль кромок поперечины (1) напольной панели номер 6, где невозможно использовать точечную сварку, на расстоянии 40 мм (1 ½ дюйма) друг от друга.
- Очистите и подготовьте контактные поверхности к точечной сварке и пайке.
- Нанесите монтажный клей (1).
- Установить по месту поперечину напольной панели номер 6 (1).
- Проверьте подгонку этой панели. См. (габаритные) размеры - Кузов .
- Зажать на месте поперечину напольной панели номер 6.

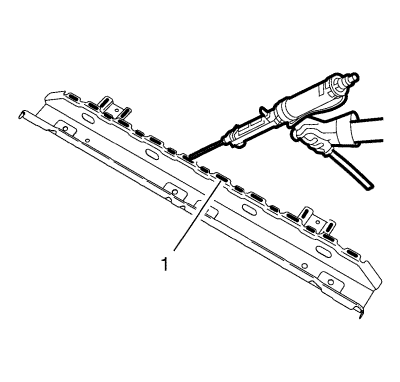

- Припаяйте поперечину напольной панели номер 6 (1) по месту.
- Приварите точечной сваркой поперечину напольной панели номер 6 (1) по месту.
- При необходимости нанесите мастику и антикоррозионное покрытие на ремонтируемый участок. См.
Обработка для защиты от коррозии и ремонт : Основание .
- Покрасьте отремонтированный участок.
- Установите на место все задействованные панели и детали.
- Подсоединить отрицательный провод аккумулятора. См.
Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы "Старт/стоп" .
- Включите систему надувных подушек безопасности (SIR). См. Включение и отключение системы подушек безопасности (SIR) .
