Orlando

Замена заднего глушителя

Специальный инструмент

ch-6614 Труборез цепного типа

Эквивалентные местные инструменты см. Специальный инструмент .

1. Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле

Предупреждение: Во избежание ожогов не приступать к техобслуживанию выпускной системы, пока она горячая. Приступить к техобслуживанию системы после того, как она остынет.

Предупреждение: Обязательно надевать защитные очки и перчатки при демонтаже деталей выпускной системы, так как выпадающая ржавчина и острые кромки изношенных деталей выпускной системы могут привести к тяжелым травмам персонала.

Осторожно: Не изгибайте гибкий выпускной патрубок более чем на 10 градусов в любом направлении. Изгибание свыше 10 градусов или скручивание в пределах ±0,5 градусов приведет к повреждению гибкой соединительной муфты выпускного патрубка.




2. Снять 2 опорные подушки (3) подвески заднего глушителя с заднего глушителя (4).
3. Отвернуть болт (1) кронштейна опорных подушек подвески заднего выхлопного глушителя от кронштейна (2) оконечной трубы заднего выхлопного глушителя.
4. Демонтировать кронштейн (2) наконечника трубы заднего глушителя.
5. Установить выхлопную систему на задний мост.



6. Обращайте внимание на выбитые метки (1) вокруг выхлопной трубы.



7. Обеспечить опору для промежуточной трубы.

Примечание: Требуется второй человек.

8. Отрезать оконечную трубу от заднего выхлопного глушителя (4) с помощью трубореза ch-6614 (2) по отмеченным позициям (3).
9. Демонтировать трубопровод оконечного глушителя выхлопной системы.
10. Отрезать задний глушитель (4) в отмеченном месте (1).
11. Демонтировать оконечный глушитель выхлопной системы (4).

1. В случае повторного применения деталей выхлопной системы проверить указанные ниже условия для выхлопных труб в местах разделения:

•	округлость выхлопной трубы, любая деформация в зоне двойного зажима должна быть устранена

•	внутренние и наружные заусенцы на выхлопной трубе по кромке резки, для устранения применить напильник

•	ржавчина снаружи на выхлопной трубе, для устранения использовать шкурку





Примечание: Требуется второй человек.

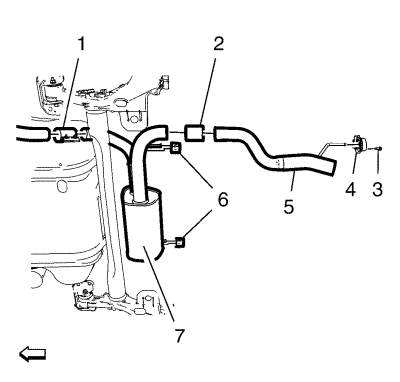

2. Установить задний глушитель (7) на 2 опорные подушки (6) подвески заднего глушителя.
3. Установить хомут (1) выхлопной трубы и слегка затянуть его.
4. Установить трубопровод (5) оконечного глушителя выхлопной системы.
5. Установить кронштейн (4) наконечника трубы заднего глушителя на наконечник трубы заднего глушителя.

Осторожно: См. Предупреждение о крепежных деталях во введении.

6. Привернуть болт (3) к кронштейну (4) оконечной трубы заднего выхлопного глушителя и затянуть его с моментом затяжки 25 Н·м (18 фунт фут).
7. Установить хомут (2) выхлопной трубы и слегка затянуть его.
8. Установить оконечный выхлопной глушитель.
9. Затянуть хомут (1) выхлопной трубы с моментом 30 Н·м (22 фунт-фут).
10. Расположить наконечник трубы заднего глушителя (5).
11. Установить хомут (2) выхлопной трубы и затянуть его с моментом затяжки 30 Н·м (22 фунт фут).
