Держатель подпорки двигателя

Специальный инструмент

Эквивалентный местный инструмент описан в Специальный инструмент .

Установить ножки en-47649-100 (4) на траверсу en 47649 (1).

1. Затяните крепежный болт (2) и гайку (6) с обеих сторон.

Подложите под гайку шайбы (5) с обеих сторон.

2. Затяните регулировочный винт (3), когда положение мостовой балки будет отрегулировано по вертикали с обеих сторон.

Примечание. Удлинитель en-47650-30 является оборудованием рамы en-47650 и входит в состав комплекта оснастки рамы en-47650.

1. Установить удлинительные стержни en-47650-30 (1, 6) из комплекта деталей рамы на раму en-47650.

Примечание: Внешние штанги рамы en 47650 ДОЛЖНЫ устанавливаться параллельно.

2. Затяните шестигранники (2, 6) с обеих сторон.
3. Отрегулируйте высоту рамы en 47650.

•	Затяните шестигранники (3, 5) с обеих сторон.

•	Отрегулируйте высоту с обеих сторон с помощью шестигранников (4).

1. Снимите крышку верхней консольной части приборной панели. См. Замена крышки верхней консольной части приборной панели .



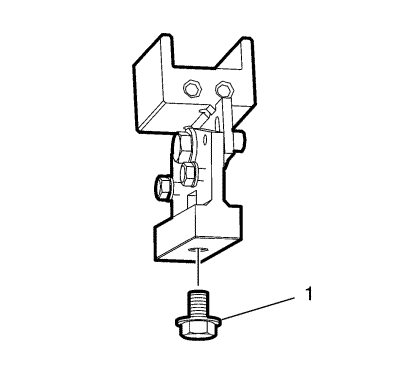

2. Для этой операции использовать переходник en-47650-310 (1).




Осторожно: Во избежание повреждения лакокрасочного покрытия следует закрывать панели крыльев защитными фартуками.

Примечание: НЕ затягивайте крепления переходника en 47650-300.

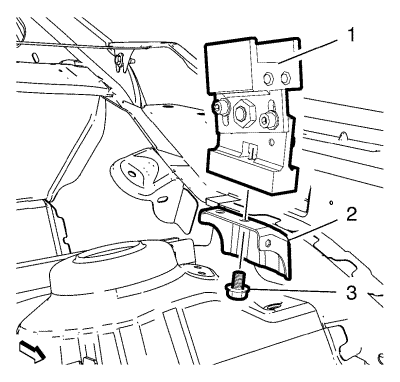

3. Установить переходник en-47650-300 (1) в отверстие (2) балки переднего отсека и завернуть болт (3).

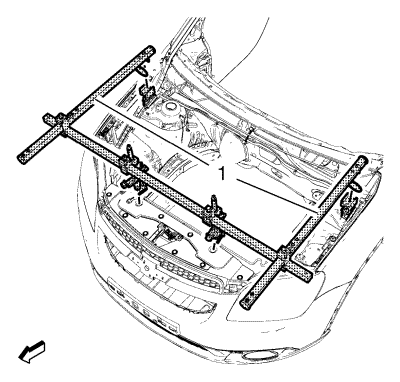

4. Вместе с помощником установить раму en-47650 (1) на автомобиль. При необходимости повторно отрегулировать раму en-47650 (1) для соответствующей посадки.



5. Затянуть раму en-47650 с задней стороны:

5.1.	Для устранения перемещений вставить предохранительные штифты (2) через переходники en-47650-300 и боковые стержни.

5.2.	Привернуть раму en-47650 к переходникам en-47650-300 монтажными болтами (1).

5.3.	Затянуть болты (3, 4, 5).





5.4.	Затянуть наружные болты (1) переходников en-47650-300.

5.5.	Повторно затянуть ВСЕ шестигранники рамы en-47650.





Примечание: Левый крюк не затягивать!

6. Затянуть только крепление рамы en-47650 с передней стороны справа:

6.1.	Выровнять правый крюк (1) колесиком с накаткой (2) по верхней поперечной тяге.

6.2.	Привернуть правый крюк (1) к верхней поперечной тяге колесиком с накаткой (4).

6.3.	Затянуть болты на правом зажимном приспособлении (3).





Примечание. Балка en-47650-50 является оборудованием рамы en-47650 и входит в состав комплекта оснастки рамы en-47650.

7. Установить балку en-47650-50 (4) на раму en-47650.

Прикрепить балку en-47650-50 (4) с помощью предохранительных штифтов (3).

Примечание: Закрепите ящики с цепями на внешней стороне приспособления для снятия двигателя.

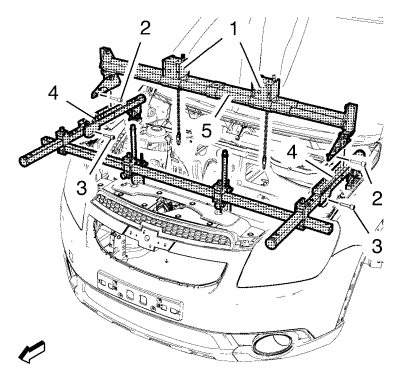

8. Вместе с помощником установите приспособление en-47649 (5) на салазки en-47650-050 (4).

Прикрепить траверсу en-47649 (5) с помощью предохранительных штифтов (2).

9. После сборки рамы en-47650 и траверсы en-47649 и приложения нагрузки, отрегулировать агрегат в сборе и вновь затянуть ВЕСЬ крепеж.

Примечание: Закрепите ящики с цепями на внешней стороне приспособления для снятия двигателя.

1. Вместе с помощником снять траверсу en-47649 (5).

Извлеките предохранительные штифты (2).

Примечание. Балка en-47650-50 является оборудованием рамы en-47650 и входит в состав комплекта оснастки рамы en-47650.

2. Снять en 47650-50 балку (4) с рамы en 47650.

Извлеките предохранительные штифты (3).




3. Снять переднюю правую часть рамы en-47650:

•	Слегка отвернуть болты правого зажимного приспособления (3).

•	Освободить правый крюк (1) колесиком с накаткой (2) и повернуть крюк на 90° от верхней поперечной тяги.




4. Освободить заднюю часть рамы en-47650:

4.1.	Освободить раму en-47650 от переходников en-47650-300 монтажными болтами (1).

4.2.	Снять предохранительные штифты (2) с переходников en-47650-300 и боковых стержней.




5. Вместе с помощником снять раму en-47650 (1) с автомобиля.



6. Отвернуть болт (3) и снять переходник en-47650-300 (1) с балки переднего отсека (2).



7. Очистить растворителем контактные поверхности (1) рамы en-47650 на верхней поперечной тяге.
8. Снимите крышку верхней консольной части приборной панели. См. Замена крышки верхней консольной части приборной панели .
