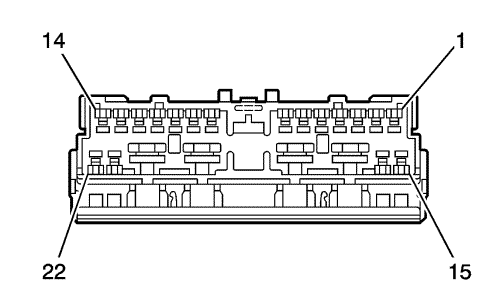

Информация о детали разъема

• Тип жгута проводов: панель приборов
• Разъем oem: mg 611133
• Разъем технического обслуживания: Находится на рассмотрении
• Описание: 22-контактный, гнездовой, серия 2507 (wh)

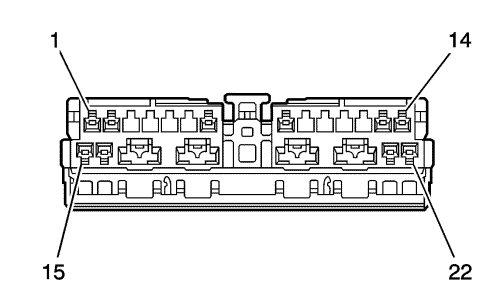

Информация о детали разъема

• Тип жгута проводов: Кузов
• Разъем oem: mg 621134
• Обслуживание разъема: Находится на рассмотрении
• Описание: 22-контактный, штырьковый, серия 2507 (wh)

Информация о детали контакта

• Контакты: 1, 4-14, 20-22
• Заделанный контакт: Находится на рассмотрении
• Инструмент для разблокирования: 12094430
• Щуп диагностической проверки: j-35616-42 (rd)

• Контакты: 2, 3, 16
• Заделанный контакт: Находится на рассмотрении
• Инструмент для разблокирования: 12094430
• Щуп диагностической проверки: j-35616-42 (rd)

• Контакты: 17-19
• Заделанный контакт: Находится на рассмотрении
• Инструмент для разблокирования: 12094430
• Щуп диагностической проверки: j-35616-42 (rd)

Информация о детали контакта

• Контакты: 17-20
• Заделанный контакт: Находится на рассмотрении
• Инструмент для разблокирования: См. каталог запасных частей
• Щуп диагностической проверки: См. каталог запасных частей

• Контакты: 1-5, 7-16, 22
• Заделанный контакт: Находится на рассмотрении
• Инструмент для разблокирования: 15315247
• Щуп диагностической проверки: j-35616-34 (ye)

• Контакты: 6, 15, 21
• Заделанный контакт: Находится на рассмотрении
• Инструмент для разблокирования: 15315247
• Щуп диагностической проверки: j-35616-34 (ye)

1

0,5 gy/vt

228

Управление насосом омывателя лобового стекла

1

0,5 gy/vt

228

Управление насосом омывателя лобового стекла

2

0.5 L-GN/VT

15

Напряжение питания ламп правых указателей поворота

2

0.5 L-GN/VT

15

Напряжение питания ламп правых указателей поворота

0.5 L-GN/VT

15

Напряжение питания ламп правых указателей поворота (без cw1)

3

0,5 d-bu/wh

14

Напряжение питания ламп левых указателей поворота

3

0,5 d-bu/wh

14

Напряжение питания ламп левых указателей поворота

0,5 d-bu/wh

14

Напряжение питания ламп левых указателей поворота (без cw1)

4

0,75 vt/l-gn

439

Напряжение зажигания 1

4

0,75 vt/l-gn

439

Напряжение зажигания 1

5

0,5 bn/vt

1969

Релейное управление фарами дальнего света

5

0,5 bn/vt

1969

Релейное управление фарами дальнего света

6

0,5 d-bu/vt

392

Управление насосом омывателя заднего стекла

6

0,5 d-bu/vt

392

Управление насосом омывателя заднего стекла

7

0,5 gy/bn

309

Напряжение питания лампы правого габаритного фонаря

7

0,5 gy/bn

309

Напряжение питания лампы правого габаритного фонаря

8

0,5 bn/ye

189

Сигнал выключателя корректора света фар

8

0,5 bn/ye

189

Сигнал выключателя корректора света фар

9

0,5 ye/vt

317

Напряжение питания обмотки реле противотуманной фары

9

0,35 ye/vt

317

Напряжение питания обмотки реле противотуманной фары

0,5 d-bu/gy

192

Сигнал выключателя передних противотуманных фар

10

0,5 gy/d-bu

1348

Напряжение питания указателя включенных блок-фар/управление указателя включенных блок-фар

10

0,35 gy/d-bu

1348

Напряжение питания указателя включенных блок-фар/управление указателя включенных блок-фар

11

0,5 wh/gy

352

Напряжение питания обмотки реле блок-фар

11

0,5 wh/gy

352

Напряжение питания обмотки реле блок-фар

12

0,5 bn/vt

1080

Управление реле стояночных огней

12

0,5 bn/vt

1080

Управление реле стояночных огней

13

0,75 rd/wh

1040

Напряжение на положительной клемме аккумуляторной батареи

13

0,75 rd/wh

1040

Напряжение на положительной клемме аккумуляторной батареи

14

0.75 YE

712

Напряжение питания ближнего света левой блок-фары (trg)

14

0.75 YE

712

Напряжение питания левой фары ближнего света

15

0.5 YE

804

Управление индикатором незакрытой двери

15

0.5 YE

804

Управление индикатором незакрытой двери

16

1 КОР/ФИОЛ

293

Напряжение питания нагревательного элемента заднего стекла

16

1 КОР/ФИОЛ

293

Напряжение питания нагревательного элемента заднего стекла

17

2.5 RD/VT

42

Напряжение на положительной клемме аккумуляторной батареи

17

2.5 RD/VT

42

Напряжение на положительной клемме аккумуляторной батареи

18

4 rd/l-gn

242

Напряжение на положительной клемме аккумуляторной батареи

18

4 rd/l-gn

242

Напряжение на положительной клемме аккумуляторной батареи

19

2,5 rd/gy

142

Напряжение на положительной клемме аккумуляторной батареи

19

2,5 rd/gy

142

Напряжение на положительной клемме аккумуляторной батареи

20

1 vt/bk

339

Напряжение зажигания 1

20

1 vt/bk

339

Напряжение зажигания 1

21

0,5 l-gn/d-bu

183

Управление указателя передних противотуманных фар

21

0,5 l-gn/d-bu

183

Управление указателя передних противотуманных фар

22

0.5 BN/GY

29

Управление звукового сигнала

22

0.5 BN/GY

29

Управление звукового сигнала

0.5 BN/GY

29

Управление звукового сигнала
