2. КОНТРОЛЛЕР ЭЛЕКТРОННОЙ СИСТЕМЫ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ : MR-140
1) ЦЕПЬ ЭЛЕКТРОПИТАНИЯ, СОЕДИНЕНИЙ С МАССОЙ, СИСТЕМЫ ЭЛЕКТРОННОГО ЗАЖИГАНИЯ, ДАТЧИКА ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА И ДАТЧИКА ПОЛОЖЕНИЯ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| C102 (контакт 68, коричневый) | Блок предохранителей в моторном отсеке - кузов | Блок предохранителей в моторном отсеке |
| С201 (контакт 22, белый) | Блок предохранителей на приборной панели - приборная панель | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| С203 (контакт 3, серый) | Блок предохранителей на приборной панели - приборная панель | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| С207 (контакт 16, белый) | Приборная панель - кузов | Нижняя часть пространства для ног водителя |
| G103 | Двигатель | Под генератором |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
2) ТОПЛИВНЫЙ НАСОС, ФОРСУНКА И ДАТЧИК КИСЛОРОДА С ЭЛЕКТРООБОГРЕВОМ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| C102 (контакт 68, коричневый) | Блок предохранителей в моторном отсеке - кузов | Блок предохранителей в моторном отсеке |
| С103 (контакт 68, черный) | Блок предохранителей в моторном отсеке - двигатель | Блок предохранителей в моторном отсеке |
| С201 (контакт 22, белый) | Блок предохранителей на приборной панели - приборная панель | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| С203 (контакт 3, серый) | Блок предохранителей на приборной панели - приборная панель | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| С207 (контакт 16, белый) | Приборная панель - кузов | Нижняя часть пространства для ног водителя |
| С901 (контакт 6, черный) | Кузов - топливный насос | Под задним сиденьем |
| G103 | Двигатель | Под генератором |
| G303 | Кузов | Под правой задней стойкой с левой стороны |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
3) ЦЕПЬ РЕГУЛЯТОРА ХОЛОСТОГО ХОДА, КЛАПАНА РЕЦИРКУЛЯЦИИ ОТРАБОТАВШИХ ГАЗОВ И ДАТЧИКОВ (АБСОЛЮТНОГО ДАВЛЕНИЯ В КОЛЛЕКТОРЕ, ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ, ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ, ТЕМПЕРАТУРЫ ВПУСКНОГО ВОЗДУХА, ДЕТОНАЦИИ, ДАВЛЕНИЯ КОМПРЕССОРА, НЕРОВНОЙ ДОРОГИ)
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С103 (контакт 68, черный) | Блок предохранителей в моторном отсеке - двигатель | Блок предохранителей в моторном отсеке |

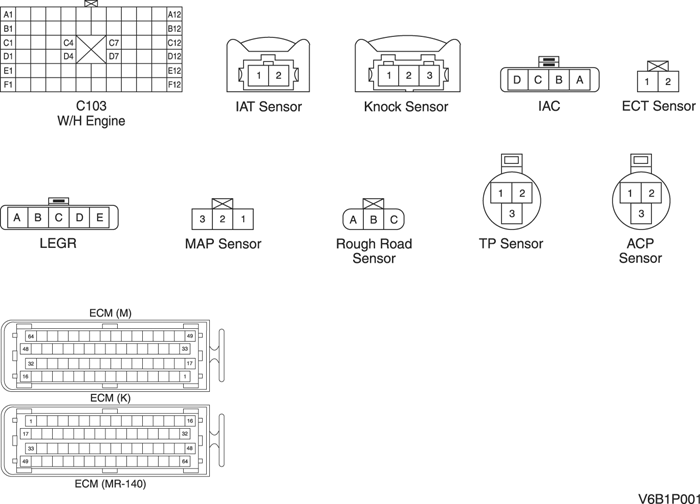

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

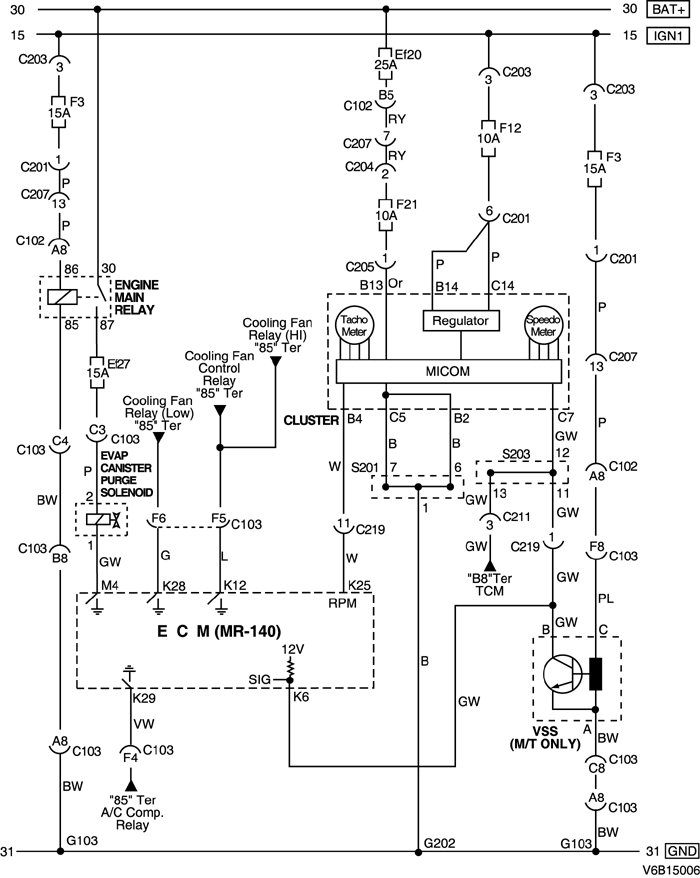

4) ЦЕПЬ ДАТЧИКА СКОРОСТИ АВТОМОБИЛЯ, КЛАПАНА ПРОДУВКИ АДСОРБЕРА СИСТЕМЫ УЛАВЛИВАНИЯ ПАРОВ БЕНЗИНА И КОМБИНАЦИИ ПРИБОРОВ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| C102 (контакт 68, коричневый) | Блок предохранителей в моторном отсеке - кузов | Блок предохранителей в моторном отсеке |
| С103 (контакт 68, черный) | Блок предохранителей в моторном отсеке - двигатель | Блок предохранителей в моторном отсеке |
| С201 (контакт 22, белый) | Блок предохранителей на приборной панели - приборная панель | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| С203 (контакт 3, серый) | Блок предохранителей на приборной панели - приборная панель | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| С204 (контакт 4, белый) | Блок предохранителей на приборной панели - приборная панель | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| С205 (контакт 18, белый) | Блок предохранителей на приборной панели - приборная панель | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| С207 (контакт 16, белый) | Приборная панель - кузов | Нижняя часть пространства для ног водителя |
| С211 (контакт 22, белый) | Приборная панель - контроллер КПП | Нижняя часть пространства для ног водителя |
| С219 (контакт 16, белый) | Двигатель - приборная панель (MR-140) | Нижняя часть пространства для ног пассажира |
| S201 (оранжев.) | Приборная панель | За коробкой реле приборной панели |
| S203 (оранжев.) | Приборная панель | За аудиосистемой с правой стороны |
| G103 | Двигатель | Под генератором |
| G202 | Приборная панель | За прикуривателем с левой стороны |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
s201 (ОРАНЖЕВ.) : 2.0L
s203 (ОРАНЖЕВ.) : 2.0L
5) ЦЕПЬ ДАТЧИКА УРОВНЯ ТОПЛИВА И КОНТРОЛЛЕРА КПП
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| C102 (контакт 68, коричневый) | Блок предохранителей в моторном отсеке - кузов | Блок предохранителей в моторном отсеке |
| С103 (контакт 68, черный) | Блок предохранителей в моторном отсеке - двигатель | Блок предохранителей в моторном отсеке |
| С201 (контакт 22, белый) | Блок предохранителей на приборной панели - приборная панель | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| С203 (контакт 3, серый) | Блок предохранителей на приборной панели - приборная панель | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| С207 (контакт 16, белый) | Приборная панель - кузов | Нижняя часть пространства для ног водителя |
| С211 (контакт 22, белый) | Приборная панель - контроллер КПП | Нижняя часть пространства для ног водителя |
| С217 (контакт 15, белый) | Приборная панель - автоматическое регулирование температуры | За вещевым ящиком |
| С219 (контакт 16, белый) | Двигатель - приборная панель(MR-140) | Нижняя часть пространства для ног пассажира |
| С901 (контакт 6, черный) | Кузов - топливный насос | Под задним сиденьем |
| S201 (оранжев.) | Приборная панель | За коробкой реле приборной панели |
| G202 | Приборная панель | За прикуривателем с левой стороны |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
s201 (ОРАНЖЕВ.) : 2.0L

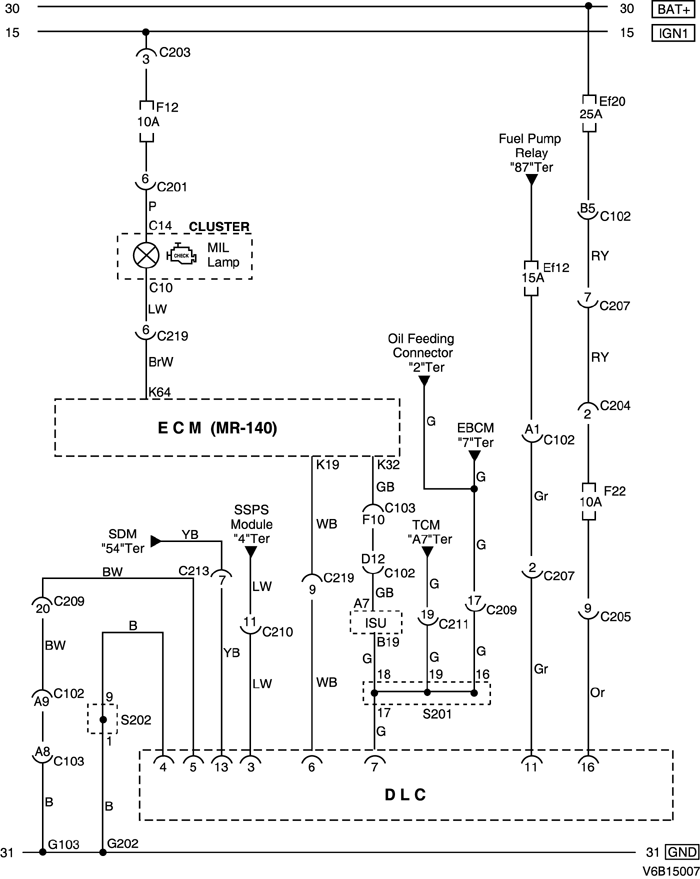

6) ЦЕПЬ КОНТРОЛЬНОЙ ЛАМПЫ ИНДИКАЦИИ НЕИСПРАВНОСТИ И КОЛОДКИ ДИАГНОСТИКИ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| C102 (контакт 68, коричневый) | Блок предохранителей в моторном отсеке - кузов | Блок предохранителей в моторном отсеке |
| С103 (контакт 68, черный) | Блок предохранителей в моторном отсеке - двигатель | Блок предохранителей в моторном отсеке |
| С201 (контакт 22, белый) | Блок предохранителей на приборной панели - приборная панель | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| С203 (контакт 3, серый) | Блок предохранителей на приборной панели - приборная панель | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| С204 (контакт 4, белый) | Блок предохранителей на приборной панели - приборная панель | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| С205 (контакт 18, белый) | Блок предохранителей на приборной панели - приборная панель | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| С207 (контакт 16, белый) | Приборная панель - кузов | Нижняя часть пространства для ног водителя |
| С209 (контакт 22, белый) | Приборная панель - кузов | Нижняя часть пространства для ног водителя |
| С210 (контакт 23, белый) | Приборная панель - кузов | Нижняя часть пространства для ног водителя |
| С211 (контакт 22, белый) | Приборная панель - контроллер КПП | Нижняя часть пространства для ног водителя |
| С213 (контакт 8, белый) | Подушка безопасности - приборная панель | За цифровыми часами |
| С219 (контакт 16, белый) | Двигатель - приборная панель (MR-140) | Нижняя часть пространства для ног пассажира |
| S201 (оранжев.) | Приборная панель | За коробкой реле приборной панели |
| S202 (оранжев.) | Приборная панель | Верхняя часть пространства для ног водителя с правой стороны |
| G103 | Двигатель | Под генератором |
| G202 | Приборная панель | За прикуривателем с левой стороны |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
s201 (ОРАНЖЕВ.) : 2.0L
s202 (ОРАНЖЕВ.) : 2.0L
