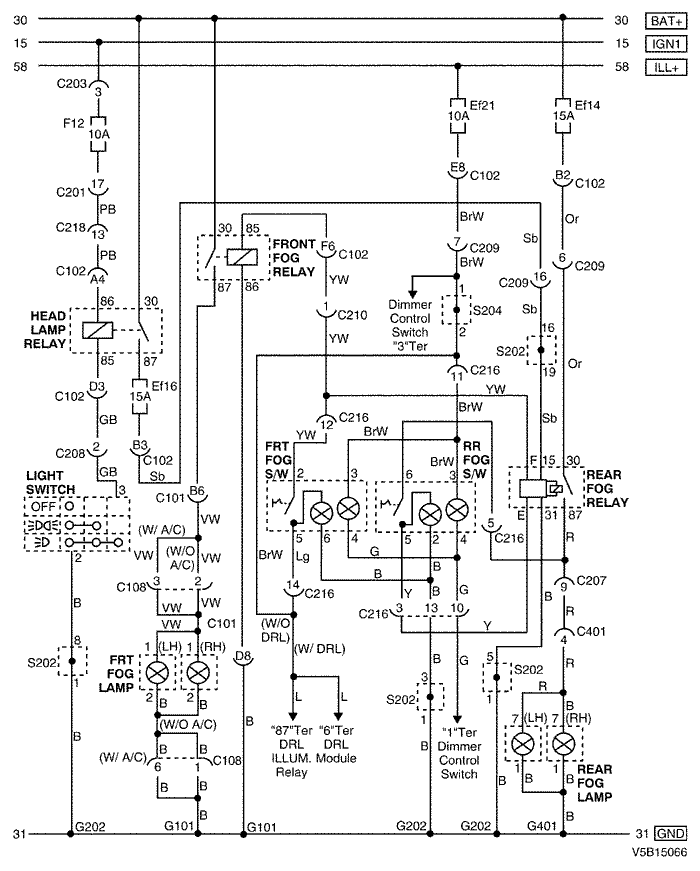

№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С101 (контакт 68, серый) | Блок предохранителей в моторном отсеке - передняя часть | Блок предохранителей в моторном отсеке |
| C102 (контакт 68, коричневый) | Блок предохранителей в моторном отсеке - кузов | Блок предохранителей в моторном отсеке |
| С108 (контакт 6(2), черный) | Передняя часть - передний бампер | Под правой фарой |
| С201 (контакт 22, белый) | Блок предохранителей на приборной панели - приборная панель | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| С203 (контакт 3, серый) | Блок предохранителей на приборной панели - приборная панель | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| С207 (контакт 16, белый) | Приборная панель - кузов | Нижняя часть пространства для ног водителя |
| С208 (контакт 16, желтый) | Приборная панель - кузов | Нижняя часть пространства для ног водителя |
| С209 (контакт 22, белый) | Приборная панель - кузов | Нижняя часть пространства для ног водителя |
| С210 (контакт 23, белый) | Приборная панель - кузов | Нижняя часть пространства для ног водителя |
| С216 (контакт 15, белый) | Приборная панель - блок переключателей | За пепельницей |
| С218 (контакт 18, белый) | Приборная панель - кузов | Нижняя часть пространства для ног пассажира |
| С401 (контакт 8, белый) | Кузов - багажный отсек | За задним фонарем с левой стороны |
| S202 (оранжев.) | Приборная панель | Верхняя часть пространства для ног водителя с правой стороны |
| S204 (красн.) | Приборная панель | За прикуривателем с левой стороны |
| G101 | ПЕРЕДНЯЯ ЧАСТЬ | За левой фарой |
| G102 | ПЕРЕДНЯЯ ЧАСТЬ | За правой фарой |
| G401 | Багажный отсек | Панель с левой стороны в багажном отсеке |
|

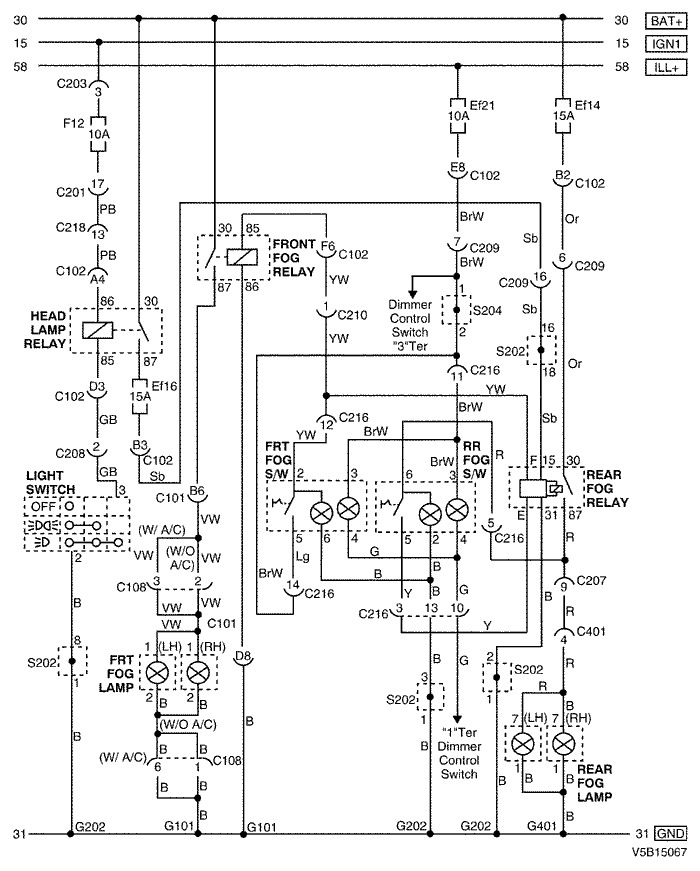

№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С101 (контакт 68, серый) | Блок предохранителей в моторном отсеке - передняя часть | Блок предохранителей в моторном отсеке |
| C102 (контакт 68, коричневый) | Блок предохранителей в моторном отсеке - кузов | Блок предохранителей в моторном отсеке |
| С108 (контакт 6(2), черный) | Передняя часть - передний бампер | Под правой фарой |
| С201 (контакт 22, белый) | Блок предохранителей на приборной панели - приборная панель | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| С203 (контакт 3, серый) | Блок предохранителей на приборной панели - приборная панель | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| С207 (контакт 16, белый) | Приборная панель - кузов | Нижняя часть пространства для ног водителя |
| С208 (контакт 16, желтый) | Приборная панель - кузов | Нижняя часть пространства для ног водителя |
| С209 (контакт 22, белый) | Приборная панель - кузов | Нижняя часть пространства для ног водителя |
| С210 (контакт 23, белый) | Приборная панель - кузов | Нижняя часть пространства для ног водителя |
| С216 (контакт 15, белый) | Приборная панель - блок переключателей | За пепельницей |
| С218 (контакт 18, белый) | Приборная панель - кузов | Нижняя часть пространства для ног пассажира |
| С401 (контакт 8, белый) | Кузов - багажный отсек | За задним фонарем с левой стороны |
| S202 (оранжев.) | Приборная панель | Верхняя часть пространства для ног водителя с правой стороны |
| S204 (красн.) | Приборная панель | За прикуривателем с левой стороны |
| G101 | ПЕРЕДНЯЯ ЧАСТЬ | За левой фарой |
| G102 | ПЕРЕДНЯЯ ЧАСТЬ | За правой фарой |
| G401 | Багажный отсек | Панель с левой стороны в багажном отсеке |
|
|
