Mercedes-Benz Sprinter Classic руководство по эксплуатации

Mercedes-Benz Sprinter Classic T1N руководство по эксплуатации и техническому обслуживанию

с дизельными двигателями: OM646 DE22LA 2.1-литровыми CDI мощностью - 109 л.с./ 80 кВт, рабочим объемом - 2148 см³. Мерседес-Бенц Спринтер Классик микроавтобусы с цельнометаллическими несущими кузовами для перевозки пассажиров на 17 или 20 посадочных мест и фургон первого поколения модели 903 - 311 CDI, 411 CDI выпуска с 1995 года читать онлайн, скачать

Видео MB Sprinter Classic замена ступицы и помпы системы охлаждения (Мерседес-Бенц Спринтер Классик с 95)

Mercedes-Benz Sprinter Classic 903 общая информация (Мерседес Спринтер Классик с 1995)

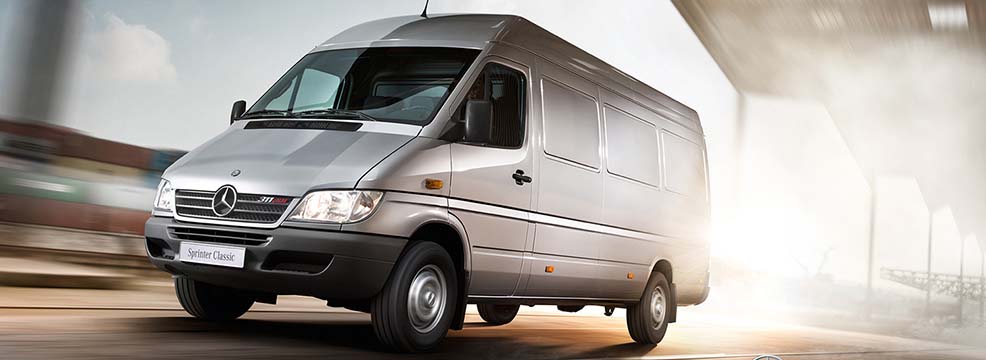

Мерседес-Бенц Спринтер Классик (Mercedes-Benz Sprinter Classic)

СНЯТИЕ И УСТАНОВКА МУФТЫ ВЕНТИЛЯТОРА СИСТЕМЫ ОХЛАЖДЕНИЯ
Снятие
Снимите теплозащитный кожух.
Снимите зажимы от кожуха вентилятора слева и справа.
Снимите кожух вентилятора.
Вставьте фиксатор в шкив насоса охлаждающей жидкости.
Открутите центральный болт муфты вентилятора.
Открутите лопастное колесо от муфты вентилятора.
Установка
Установка производится в порядке, обратном снятию.

СНЯТИЕ И УСТАНОВКА НАСОСА СИСТЕМЫ ОХЛАЖДЕНИЯ
Снятие
Отсоедините отрицательный провод от батареи.
Слейте охлаждающую жидкость.
Снимите радиатор с передней решеткой.
Снимите кожух вентилятора.
Снимите вентилятор.
Снимите ремень привода генератора.
Открутите болты и снимите шкив насоса охлаждающей жидкости.
Ослабьте болты и открутите их.
Оттяните полностью назад ролик натяжного устройства.
Снимите насос системы охлаждения вместе с прокладкой.
Установка
Установка проводится в порядке, обратном снятию.

СНЯТИЕ И УСТАНОВКА РАДИАТОРА СИСТЕМЫ ОХЛАЖДЕНИЯ
Снятие
Отсоедините разъем от датчика уровня охлаждающей жидкости.
Отсоедините вентиляционный патрубок от радиатора.
Отсоедините хомут от патрубка.
Снимите радиатор.
Установка
Установка проводится в порядке, обратном снятию.

Снятие
Отсоедините отрицательный провод от батареи.
Слейте охлаждающую жидкость.
Снимите переднюю решетку радиатора.
Отсоедините патрубки и от радиатора и расширительного бачка.
Отсоедините масляные трубки от масляного радиатора.
Снимите заборный воздуховод.
Отсоедините патрубки системы охлаждения от двигателя.
Отсоедините патрубок от турбокомпрессора.
Снимите радиатор.
Снимите резиновые опоры.
Установка
Установка проводится в порядке, обратном снятию.

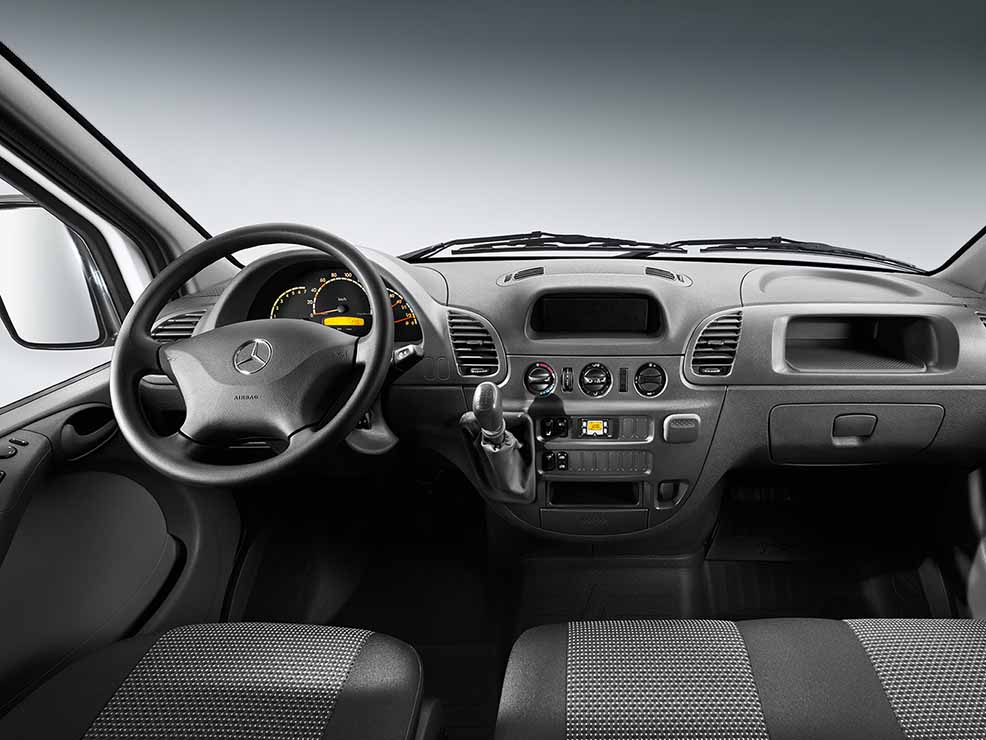

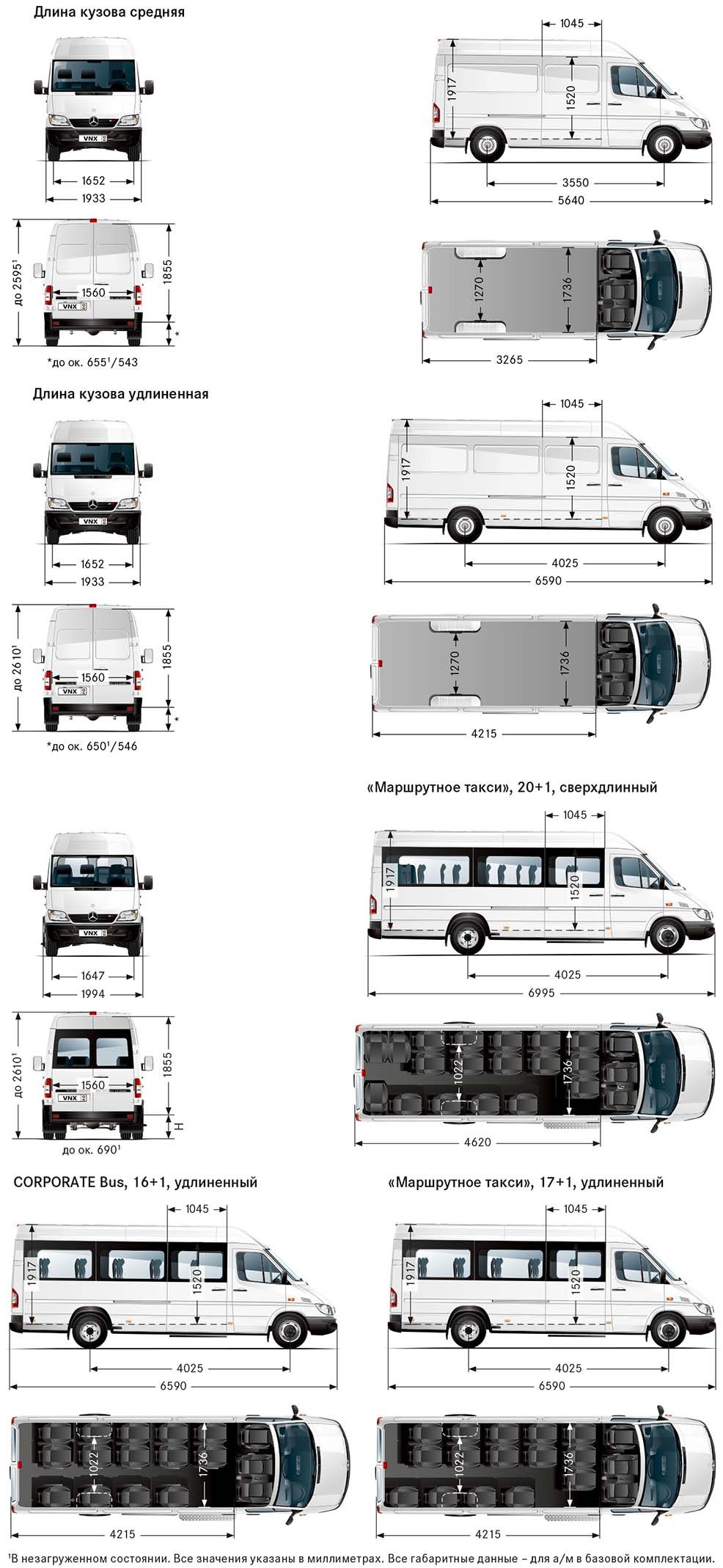

Mercedes-Benz Sprinter Classic салон (Мерседес-Бенц Спринтер Классик)Габаритные размеры Мерседес-Бенц Спринтер Классик с 1995 (dimensions MB Sprinter Classic)

Основные технические характеристики (General technical specifications) Mercedes-Benz Sprinter Classic 2014 микроавтобус на 20 посадочных мест 411 CDI с мотором 2.1 литра

№ Спецификация / Specs Данные
Габариты (мм/mm) и масса (кг/kg) / Dimensions and Weight
1 Длина / Length 6995
2 Ширина (без/с зеркалами) / Width 1994
3 Высота (загружен/пустой) / Height 2610
4 Колёсная база / Wheelbase 4025
5 Дорожный просвет (клиренс) / Ground clearance 160
6 Снаряжённая масса / Total (curb) weight 3065
Полная масса / Gross (max.) weight 4600
Двигатель / Engine
7 Тип / Engine Type, Code Дизельный, жидкостного охлаждения, четырехтактный, OM646 DE22LA
8 Количество цилиндров / Cylinder arrangement: Total number of cylinders, of valves 4-цилиндровый, рядный, 16V, DOHC с верхним расположением двух распределительных валов
9 Диаметр цилиндра / Bore 88.0 мм
10 Ход поршня / Stroke 88.3 мм
11 Объём / Engine displacement 2148 см³
12 Система питания / Fuel supply, Aspiration Непосредственный впрыск топлива насос-форсунками Common Rail
Турбонаддув и промежуточное охлаждение наддувочного воздуха
13 Степень сжатия / Compression ratio 18.0:1
14 Максимальная мощность / Max. output power kW (HP) at rpm 80 кВт (109 л.с.) при 3800 об/мин
15 Максимальный крутящий момент / Max. torque N·m at rpm 280 Нм при 1600-2400 об/мин
Трансмиссия / Transmission
16 Сцепление / Clutch type Однодисковое, сухое, с диафрагменной нажимной пружиной и гасителем крутильных колебаний, постоянно замкнутого типа
17 КПП / Transmission type G 16-5/4.898 МКПП 5 пятиступенчатая механическая, двухвальная, с синхронизаторами на всех передачах переднего хода

О Книге

  • Название: Mercedes-Benz Sprinter Classic руководство по эксплуатации
  • Дизельные двигатели: OM646 DE22LA 2.1-литровыми CDI мощностью - 109 л.с./ 80 кВт, рабочим объемом - 2148 см³
  • Выпуск с 1995 года
  • Серия: «Owner Guide»
  • Год издания: 09 Января 2013
  • Автор: Коллектив авторов
  • Издательство: «Daimler AG»
  • Формат: PDF
  • Страниц в книге: 200
  • Размер: 17.46 МБ
  • Язык: Русский
  • Количество электросхем: 0
  • Ссылка для скачивания: Файлообменник
Mercedes-Benz Sprinter Classic T1N руководство по эксплуатации
