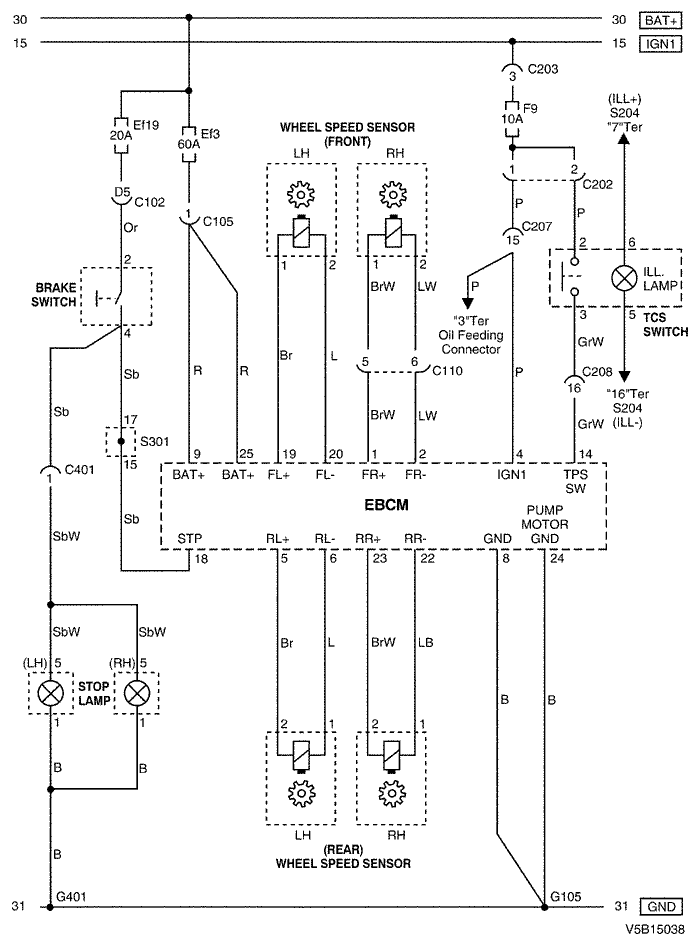

1-1) С ФУНКЦИЕЙ ПОДОГРЕВА ПЕРЕДНЕГО СТЕКЛА
|
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| C102 (контакт 68, коричневый) | Блок предохранителей в моторном отсеке - кузов | Блок предохранителей в моторном отсеке |
| С105 (контакт 1, черный) | Блок предохранителей в моторном отсеке - АБС | Блок предохранителей в моторном отсеке |
| С110 (контакт 4(2), черный) | Кузов - подрамник кузова | Рядом с двигателем стеклоочистителей |
| С201 (контакт 22, белый) | Блок предохранителей на приборной панели - приборная панель | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| С203 (контакт 3, серый) | Блок предохранителей на приборной панели - приборная панель | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| С207 (контакт 16, белый) | Приборная панель - кузов | Нижняя часть пространства для ног водителя |
| С208 (контакт 16, желтый) | Приборная панель - кузов | Нижняя часть пространства для ног водителя |
| С401 (контакт 8, белый) | Кузов - багажный отсек | За задним фонарем с левой стороны |
| S203 (оранжев.) | Приборная панель | За аудиосистемой с правой стороны |
| S204 (красн.) | Приборная панель | За прикуривателем с левой стороны |
| S301 (бесцветн.) | Кузов | За комбинацией приборов с правой стороны |
| G202 | Приборная панель | За прикуривателем с левой стороны |
| G401 | Багажный отсек | Панель с левой стороны в багажном отсеке |
1-2) БЕЗ ФУНКЦИИ ПОДОГРЕВА ПЕРЕДНЕГО СТЕКЛА
|
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| C102 (контакт 68, коричневый) | Блок предохранителей в моторном отсеке - кузов | Блок предохранителей в моторном отсеке |
| С201 (контакт 22, белый) | Блок предохранителей на приборной панели - приборная панель | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| С202 (контакт 12, белый) | Блок предохранителей на приборной панели - приборная панель | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| С204 (контакт 4, белый) | Блок предохранителей на приборной панели - приборная панель | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| С205 (контакт 18, белый) | Блок предохранителей на приборной панели - приборная панель | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| С207 (контакт 16, белый) | Приборная панель - кузов | Нижняя часть пространства для ног водителя |
| С209 (контакт 22, белый) | Приборная панель - кузов | Нижняя часть пространства для ног водителя |
| С211 (контакт 22, белый) | ПРИБОРНАЯ ПАНЕЛЬ - КОНТРОЛЛЕР КПП | Нижняя часть пространства для ног водителя |
| С219 (контакт 16, белый) | Двигатель - приборная панель | Нижняя часть пространства для ног пассажира |
| С401 (контакт 8, белый) | Кузов - багажный отсек | За задним фонарем с левой стороны |
| S202 (оранжев.) | Приборная панель | Верхняя часть пространства для ног водителя с правой стороны |
| S203 (оранжев.) | Приборная панель | За аудиосистемой с правой стороны |
| S301 (бесцветн.) | Кузов | За комбинацией приборов с правой стороны |
| G103 | Двигатель | Под генератором |
| G202 | Приборная панель | За прикуривателем с левой стороны |

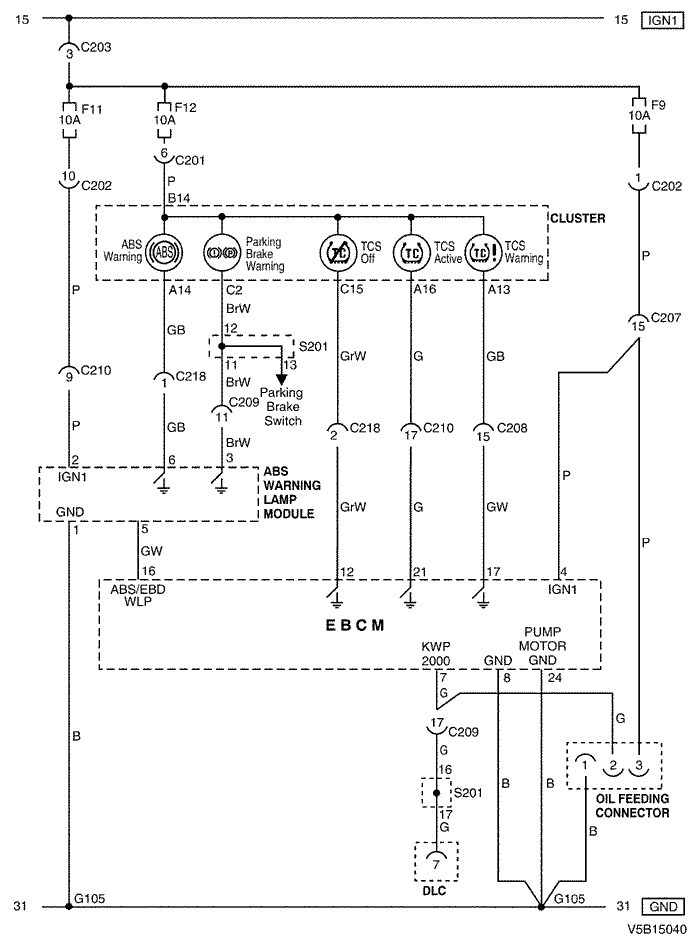

2-1) 2.0L DOHC
|
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С201 (контакт 22, белый) | Блок предохранителей на приборной панели - приборная панель | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| С202 (контакт 12, белый) | Блок предохранителей на приборной панели - приборная панель | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| С203 (контакт 3, серый) | Блок предохранителей на приборной панели - приборная панель | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| С207 (контакт 16, белый) | Приборная панель - кузов | Нижняя часть пространства для ног водителя |
| С208 (контакт 16, желтый) | Приборная панель - кузов | Нижняя часть пространства для ног водителя |
| С209 (контакт 22, белый) | Приборная панель - кузов | Нижняя часть пространства для ног водителя |
| С210 (контакт 23, белый) | Приборная панель - кузов | Нижняя часть пространства для ног водителя |
| S201 (оранжев.) | Приборная панель | За коробкой реле приборной панели |
| G105 | АБС | Под электронным блоком управления тормозами |
| G202 | Приборная панель | За прикуривателем с левой стороны |

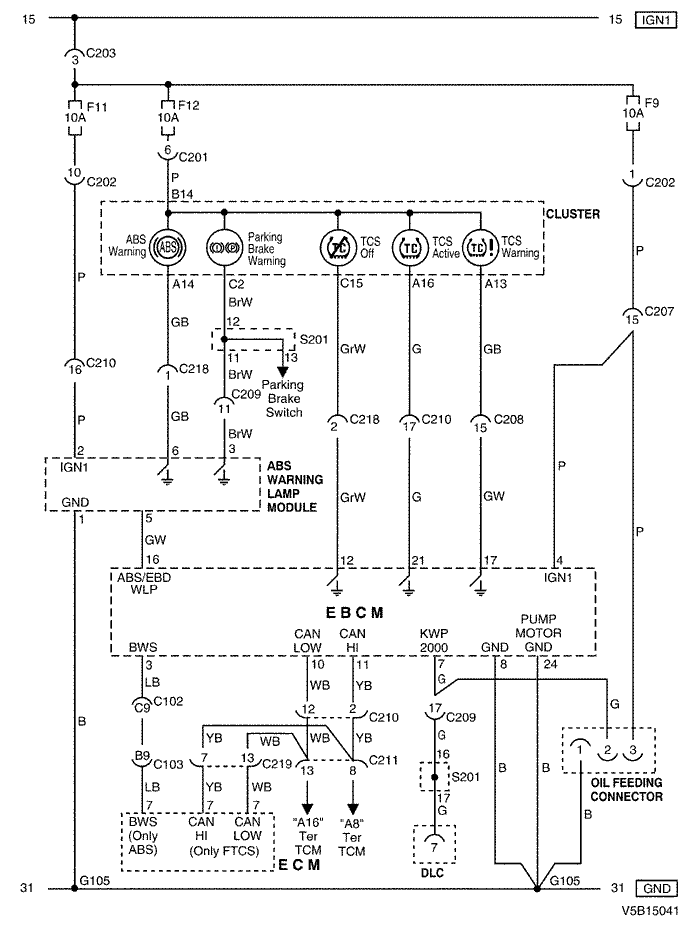

2-2) 2.5L DOHC
|
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С201 (контакт 22, белый) | Блок предохранителей на приборной панели - приборная панель | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| С202 (контакт 12, белый) | Блок предохранителей на приборной панели - приборная панель | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| С203 (контакт 3, серый) | Блок предохранителей на приборной панели - приборная панель | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| С207 (контакт 16, белый) | Приборная панель - кузов | Нижняя часть пространства для ног водителя |
| С208 (контакт 16, желтый) | Приборная панель - кузов | Нижняя часть пространства для ног водителя |
| С209 (контакт 22, белый) | Приборная панель - кузов | Нижняя часть пространства для ног водителя |
| С210 (контакт 23, белый) | Приборная панель - кузов | Нижняя часть пространства для ног водителя |
| S201 (оранжев.) | Приборная панель | За коробкой реле приборной панели |
| G105 | АБС | Под электронным блоком управления тормозами |
| G202 | Приборная панель | За прикуривателем с левой стороны |
|
|
