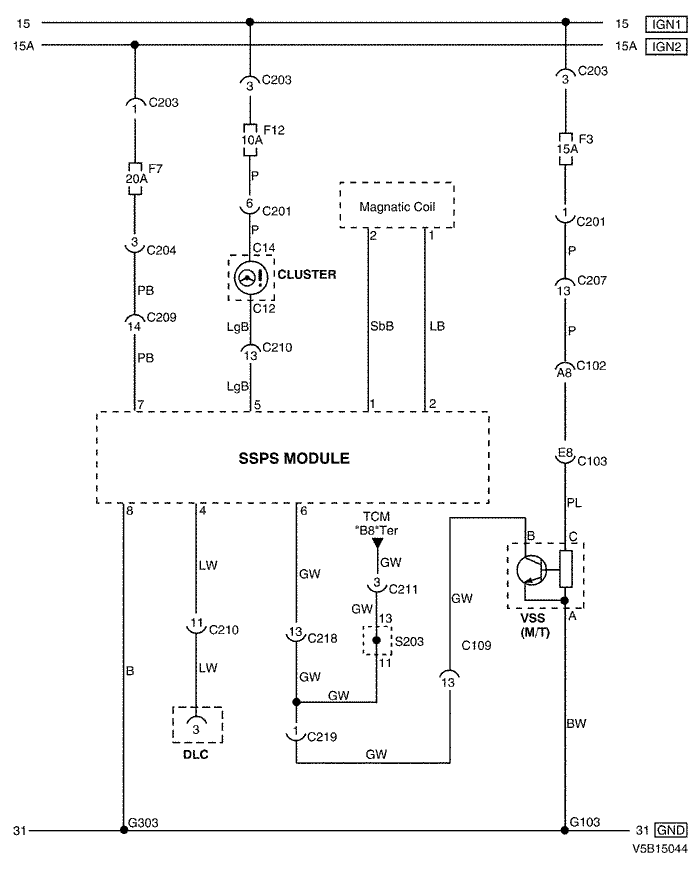

№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| C102 (контакт 68, коричневый) | Блок предохранителей в моторном отсеке - кузов | Блок предохранителей в моторном отсеке |
| С103 (контакт 68, черный) | Блок предохранителей в моторном отсеке - двигатель | Блок предохранителей в моторном отсеке |
| С201 (контакт 22, белый) | Блок предохранителей на приборной панели - приборная панель | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| С203 (контакт 3, серый) | Блок предохранителей на приборной панели - приборная панель | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| С204 (контакт 4, белый) | Блок предохранителей на приборной панели - приборная панель | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| С207 (контакт 16, белый) | Приборная панель - кузов | Нижняя часть пространства для ног водителя |
| С209 (контакт 22, белый) | Приборная панель - кузов | Нижняя часть пространства для ног водителя |
| С210 (контакт 23, белый) | Приборная панель - кузов | Нижняя часть пространства для ног водителя |
| С211 (контакт 22, белый) | Приборная панель - контроллер КПП | Нижняя часть пространства для ног водителя |
| С218 (контакт 18, белый) | Приборная панель - кузов | Нижняя часть пространства для ног пассажира |
| С219 (контакт 16, белый) | Двигатель - приборная панель (MR-140) | Нижняя часть пространства для ног пассажира |
| S203 (оранжев.) | Приборная панель | За аудиосистемой с правой стороны |
| G103 | Двигатель | Под генератором |
| G303 | Кузов | Под правой задней стойкой с левой стороны |
|

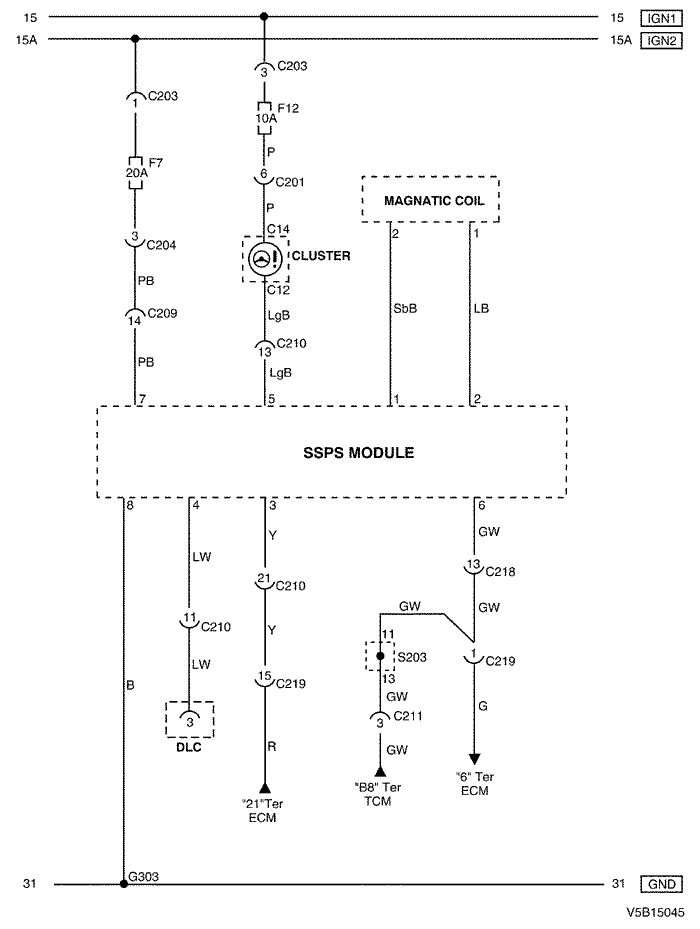

№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| C102 (контакт 68, коричневый) | Блок предохранителей в моторном отсеке - кузов | Блок предохранителей в моторном отсеке |
| С103 (контакт 68, черный) | Блок предохранителей в моторном отсеке - двигатель | Блок предохранителей в моторном отсеке |
| С109 (контакт 38, черный) | Двигатель - контроллер ЭСУД | Над щитком передка с правой стороны в моторном отсеке |
| С201 (контакт 22, белый) | Блок предохранителей на приборной панели - приборная панель | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| С203 (контакт 3, серый) | Блок предохранителей на приборной панели - приборная панель | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| С204 (контакт 4, белый) | Блок предохранителей на приборной панели - приборная панель | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| С207 (контакт 16, белый) | Приборная панель - кузов | Нижняя часть пространства для ног водителя |
| С209 (контакт 22, белый) | Приборная панель - кузов | Нижняя часть пространства для ног водителя |
| С210 (контакт 23, белый) | Приборная панель - кузов | Нижняя часть пространства для ног водителя |
| С211 (контакт 22, белый) | Приборная панель - контроллер КПП | Нижняя часть пространства для ног водителя |
| С218 (контакт 18, белый) | Приборная панель - кузов | Нижняя часть пространства для ног пассажира |
| С219 (контакт 16, белый) | Контроллер ЭСУД - приборная панель(ITMS-6F) | Нижняя часть пространства для ног пассажира |
| S203 (оранжев.) | Приборная панель | За аудиосистемой с правой стороны |
| G103 | Двигатель | Под генератором |
| G303 | Кузов | Под правой задней стойкой с левой стороны |
|
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| C102 (контакт 68, коричневый) | Блок предохранителей в моторном отсеке - кузов | Блок предохранителей в моторном отсеке |
| С103 (контакт 68, черный) | Блок предохранителей в моторном отсеке - двигатель | Блок предохранителей в моторном отсеке |
| С201 (контакт 22, белый) | Блок предохранителей на приборной панели - приборная панель | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| С203 (контакт 3, серый) | Блок предохранителей на приборной панели - приборная панель | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| С204 (контакт 4, белый) | Блок предохранителей на приборной панели - приборная панель | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| С207 (контакт 16, белый) | Приборная панель - кузов | Нижняя часть пространства для ног водителя |
| С209 (контакт 22, белый) | Приборная панель - кузов | Нижняя часть пространства для ног водителя |
| С210 (контакт 23, белый) | Приборная панель - кузов | Нижняя часть пространства для ног водителя |
| С211 (контакт 22, белый) | Приборная панель - контроллер КПП | Нижняя часть пространства для ног водителя |
| С218 (контакт 18, белый) | Приборная панель - кузов | Нижняя часть пространства для ног пассажира |
| С219 (контакт 16, белый) | Двигатель - приборная панель (MR-140) | Нижняя часть пространства для ног пассажира |
| S203 (оранжев.) | Приборная панель | За аудиосистемой с правой стороны |
| G103 | Двигатель | Под генератором |
| G303 | Кузов | Под правой задней стойкой с левой стороны |
|
|
