Электрическая схема 22. ЦЕПЬ АУДИОСИСТЕМЫ

Evanda

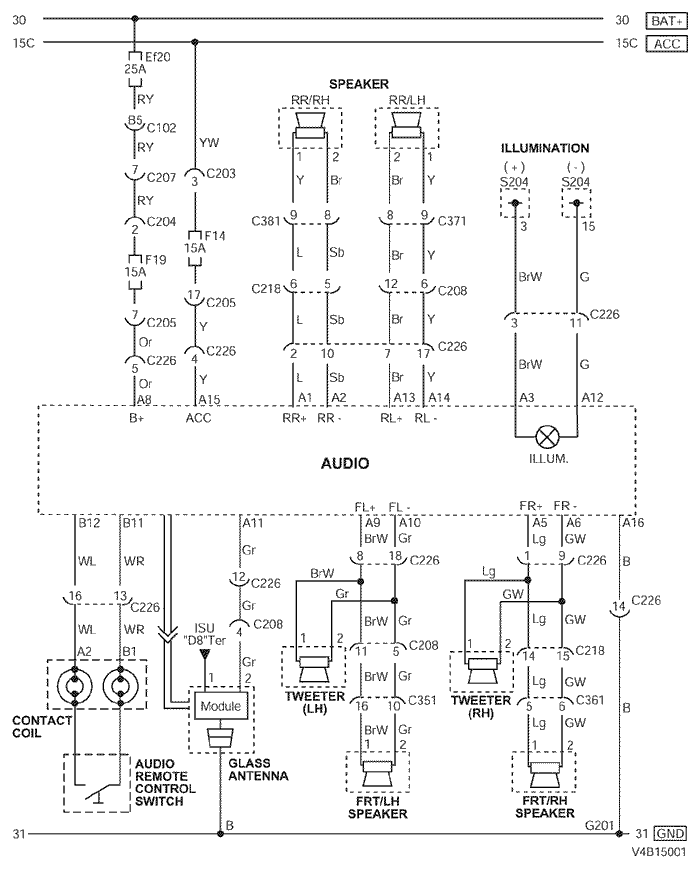

22. ЦЕПЬ АУДИОСИСТЕМЫ

1) БЕЗ СИСТЕМЫ ПЕРЕДАЧИ ДАННЫХ ПО РАДИО

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)	СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ	ПОЛОЖЕНИЕ РАЗЪЁМА
C102 (контакт 68, коричневый)	Блок предохранителей в моторном отсеке - кузов	Блок предохранителей в моторном отсеке
С203 (контакт 3, серый)	Блок предохранителей на приборной панели - приборная панель	БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ
С204 (контакт 4, белый)	Блок предохранителей на приборной панели - приборная панель	БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ
С205 (контакт 3, белый)	Блок предохранителей на приборной панели - приборная панель	БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ
С207 (контакт 16, белый)	Приборная панель - кузов	Нижняя часть пространства для ног водителя
С208 (контакт 16, желтый)	Приборная панель - кузов	Нижняя часть пространства для ног водителя
С218 (контакт 18, белый)	Приборная панель - кузов	Нижняя часть пространства для ног пассажира
С351 (контакт 18, белый)	Кузов - передняя дверь, левая	Под передней стойкой со стороны водителя
С361 (контакт 18, белый)	Кузов - передняя дверь, правая	Под передней стойкой со стороны переднего пассажира
С371 (контакт 21, белый)	Кузов - передняя дверь, левая	Под левой средней стойкой
С381 (контакт 21, белый)	Кузов - передняя дверь, правая	Под правой средней стойкой
S204 (красн.)	Приборная панель	За прикуривателем с левой стороны
G201	Приборная панель	За аудиосистемой с левой стороны

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

Ж/П ПРИБОРНАЯ ПАНЕЛЬ

г. КОНТАКТНАЯ КОЛОДКА

S204 (КРАСН.) : 2.0L

S204 (КРАСН.) : 2.5L

2) С СИСТЕМОЙ ПЕРЕДАЧИ ДАННЫХ ПО РАДИО
