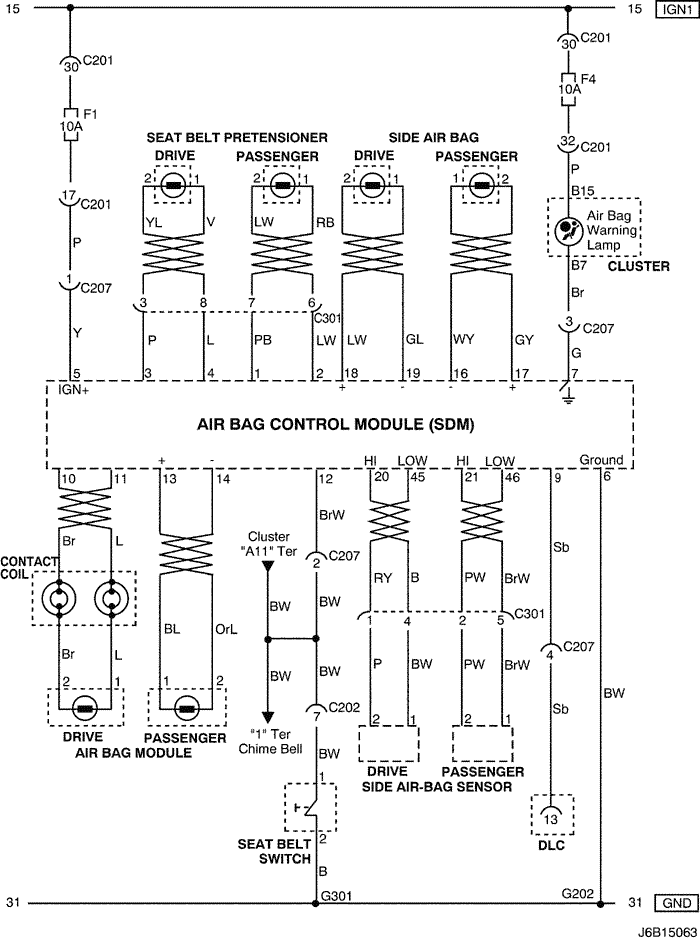

28. AIR BAG (SDM: SENSING & DIAGNOSTIC MODULE) CIRCUIT
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| C201 (76 Pin, Black) | I.P – I.P Fuse Block | I.P Fuse Block |
| C202 (89 Pin, White) | I.P – Body | Left CO-Driver Leg Room |
| C207 (6 Pin, White) | Air Bag – I.P | Upper Left Driver Leg Room |
| C301 (8 Pin, White) | Air Bag – Body | Front SDM |
| G202 | Air Bag | Behind Left Audio Bracket |
| G301 | Body | Below Driver Cross Member Floor Panel |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
