10. ПРИБОРНАЯ ПАНЕЛЬ И КОНСОЛЬ
1) КОМБИНАЦИЯ ПРИБОРОВ

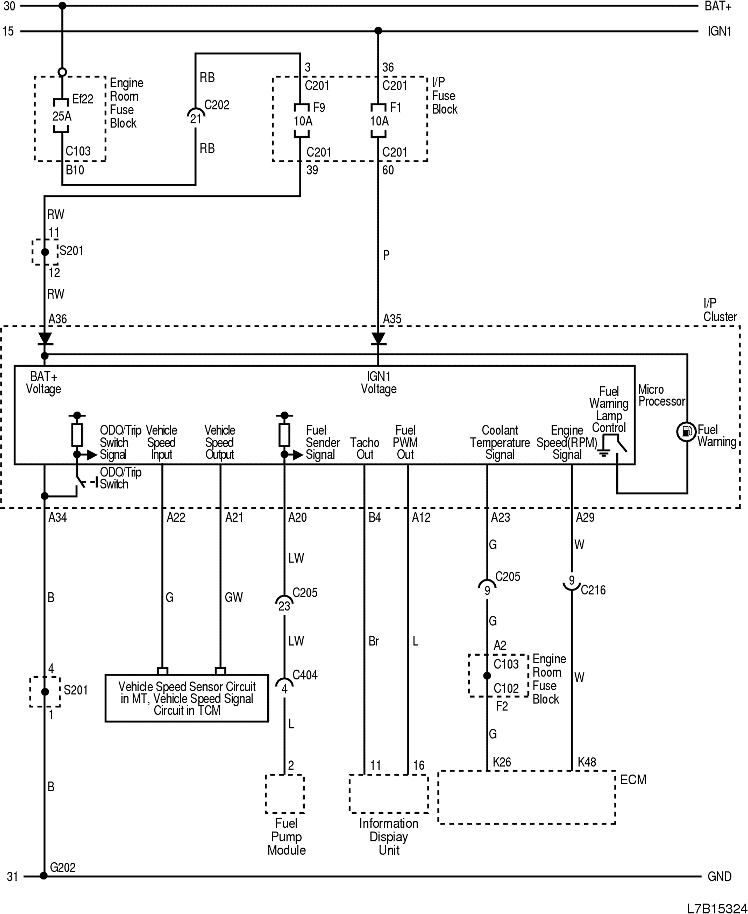

1-1) ЦЕПЬ ЭЛЕКТРОПИТАНИЯ, МАССЫ И ИЗМЕРИТЕЛЕЙ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С102 (контакт 68, серый) | Двигатель - блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С103 (контакт 68, белый) | Кузов - блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С201 (контакт 76, черный) | Приборная панель - блок предохранителей на приборной панели | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| С202 (контакт 23, белый) | Приборная панель - кузов | Коробка разъемов внизу левой передней стойки |
| C205 (контакт 23, белый) | Приборная панель - кузов | Коробка разъемов внизу левой передней стойки |
| C216 (контакт 20, белый) | Двигатель - приборная панель | Возле коробки разъемов внизу правой передней стойки |
| C404 (контакт 12, белый) | Кузов - топливный насос | Под серединой задней поперечины |
| G202 | Приборная панель | Левая нижняя часть центрального молдинга приборной панели |

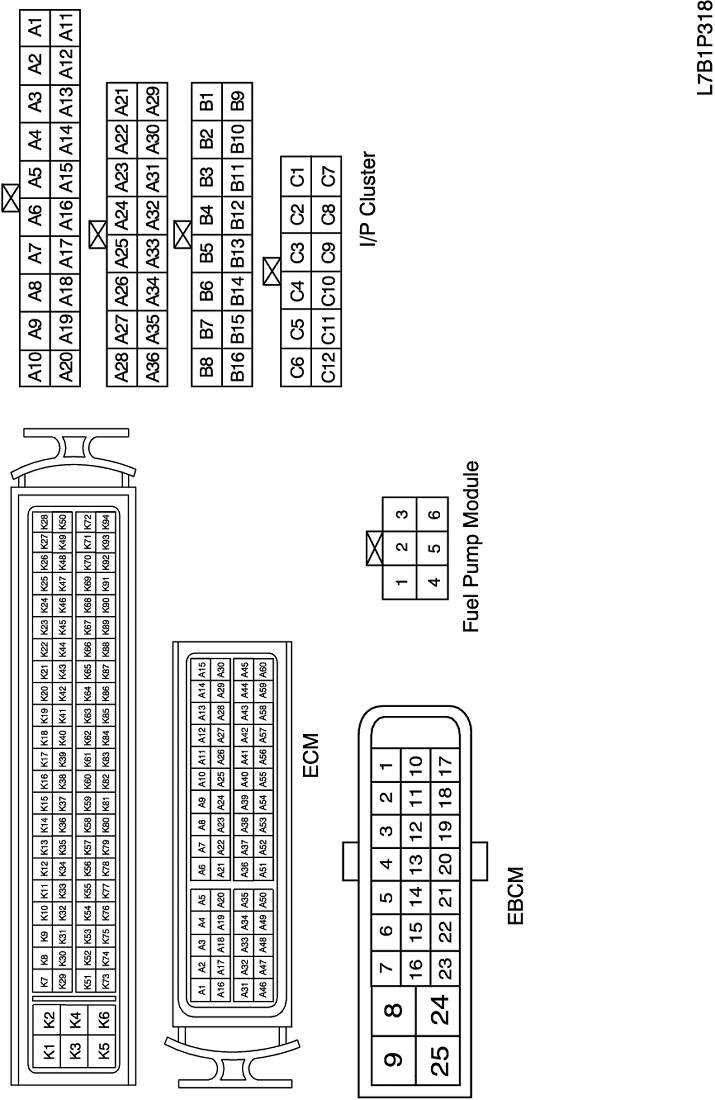

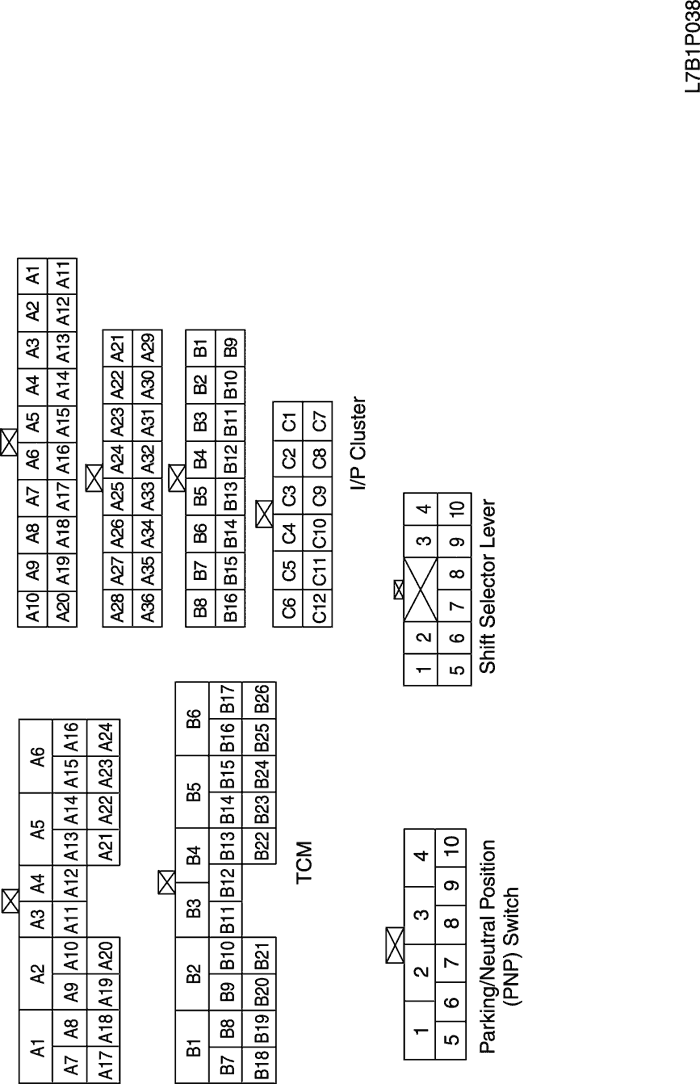

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
s201
1-2) ЦЕПЬ КОНТРОЛЬНЫХ ЛАМП (mil, ЗАРЯДКА АККУМУЛЯТОРНОЙ БАТАРЕИ, ДАВЛЕНИЕ МАСЛА В ДВИГАТЕЛЕ, ПОДУШКА БЕЗОПАСНОСТИ, РЕМЕНЬ БЕЗОПАСНОСТИ ВОДИТЕЛЯ, ssps, ОМЫВАЮЩАЯ ЖИДКОСТЬ)
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| C101 (контакт 68, черный) | Передняя часть - блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С102 (контакт 68, серый) | Двигатель - блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С103 (контакт 68, белый) | Кузов - блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С201 (контакт 76, черный) | Приборная панель - блок предохранителей на приборной панели | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| C204 (контакт 22, белый) | Приборная панель - кузов | Коробка разъемов внизу левой передней стойки |
| C205 (контакт 23, белый) | Приборная панель - кузов | Коробка разъемов внизу левой передней стойки |
| C208 (контакт 16, белый) | Подушка безопасности - приборная панель | За аудиосистемой в центре приборной панели |
| C216 (контакт 20, белый) | Двигатель - приборная панель | Возле коробки разъемов внизу правой передней стойки |
| G102 | ПЕРЕДНЯЯ ЧАСТЬ | За правой фарой |

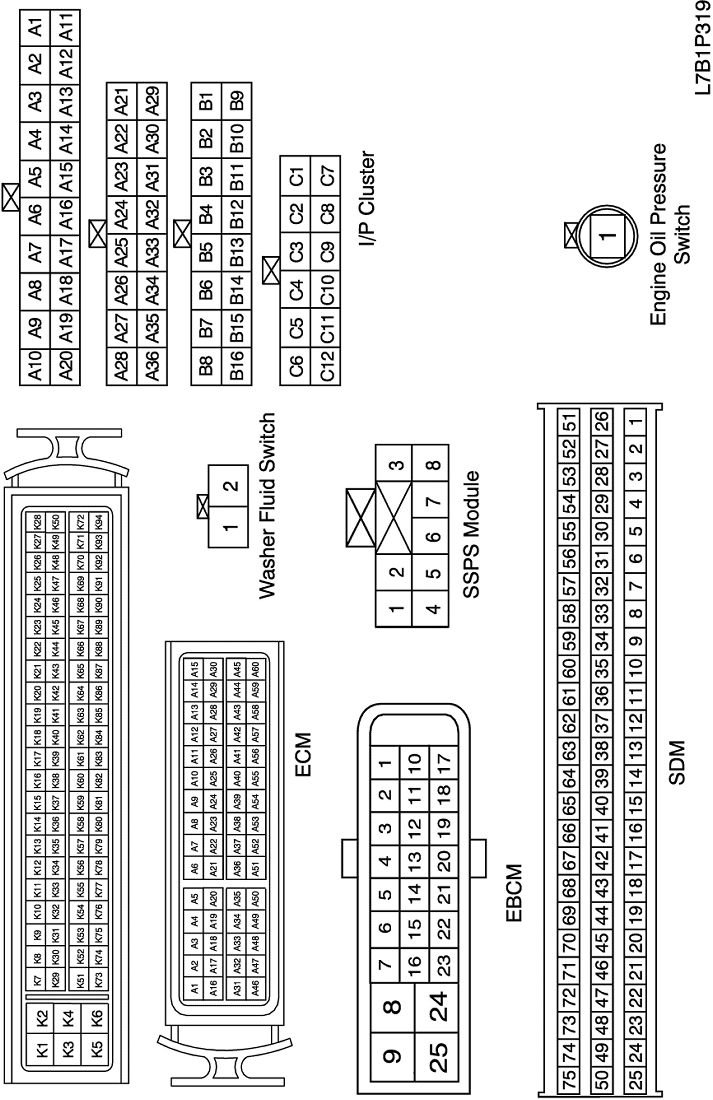

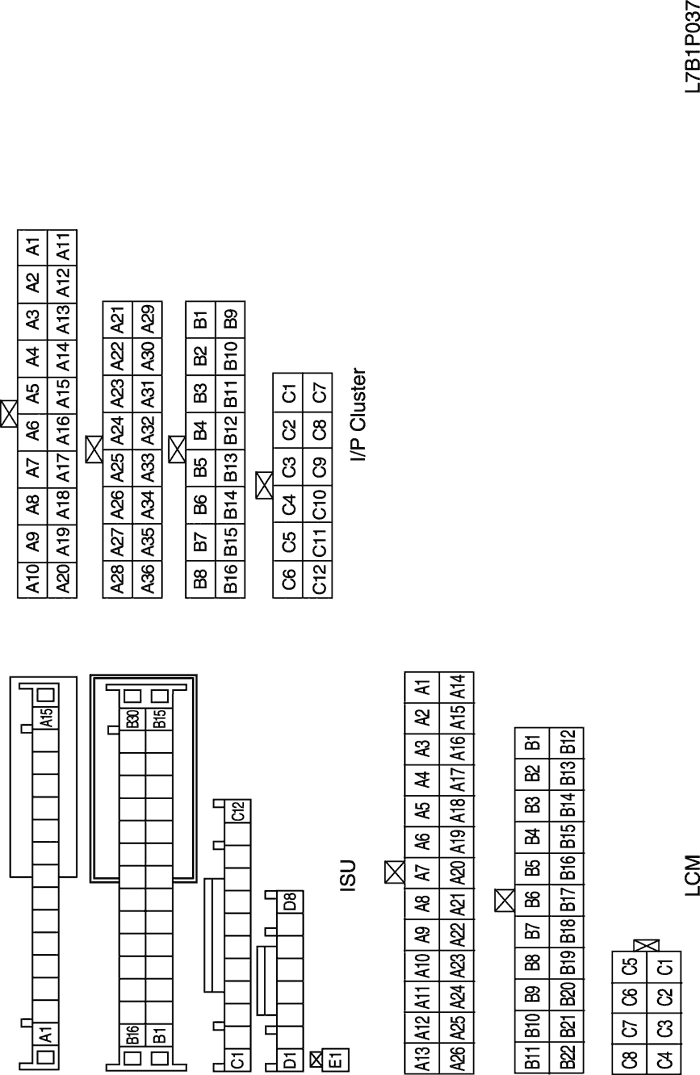

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

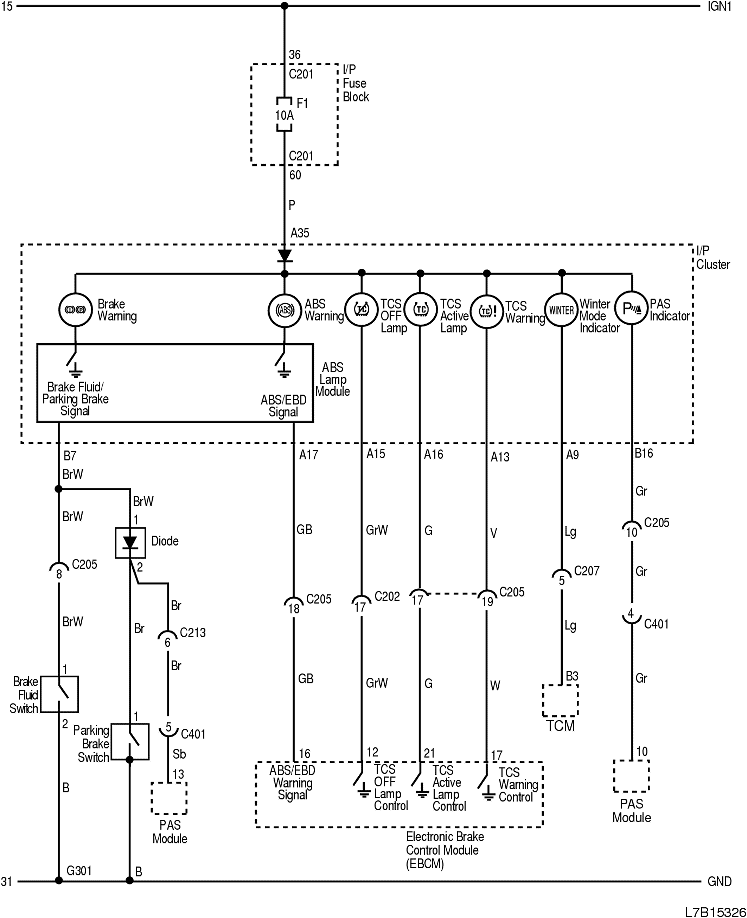

1-3) ЦЕПЬ КОНТРОЛЬНЫХ ЛАМП (ТОРМОЗ, АБС, tcs) И ИНДИКАТОРОВ (ЗИМНИЙ РЕЖИМ, pas, ОТКЛЮЧЕНИЕ tcs, tcs)
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С201 (контакт 76, черный) | Приборная панель - блок предохранителей на приборной панели | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| С202 (контакт 23, белый) | Приборная панель - кузов | Коробка разъемов внизу левой передней стойки |
| C205 (контакт 23, белый) | Приборная панель - кузов | Коробка разъемов внизу левой передней стойки |
| С207 (контакт 22, белый) | Приборная панель - контроллер КПП | За коленным буфером водителя |
| C213 (контакт 23, белый) | Приборная панель - кузов | Коробка разъемов внизу правой передней стойки |
| C401 (контакт 16, белый) | Багажный отсек - кузов | На левой боковой панели в багажном отсеке |
| G301 | Кузов | На левой поперечине передней панели пола |

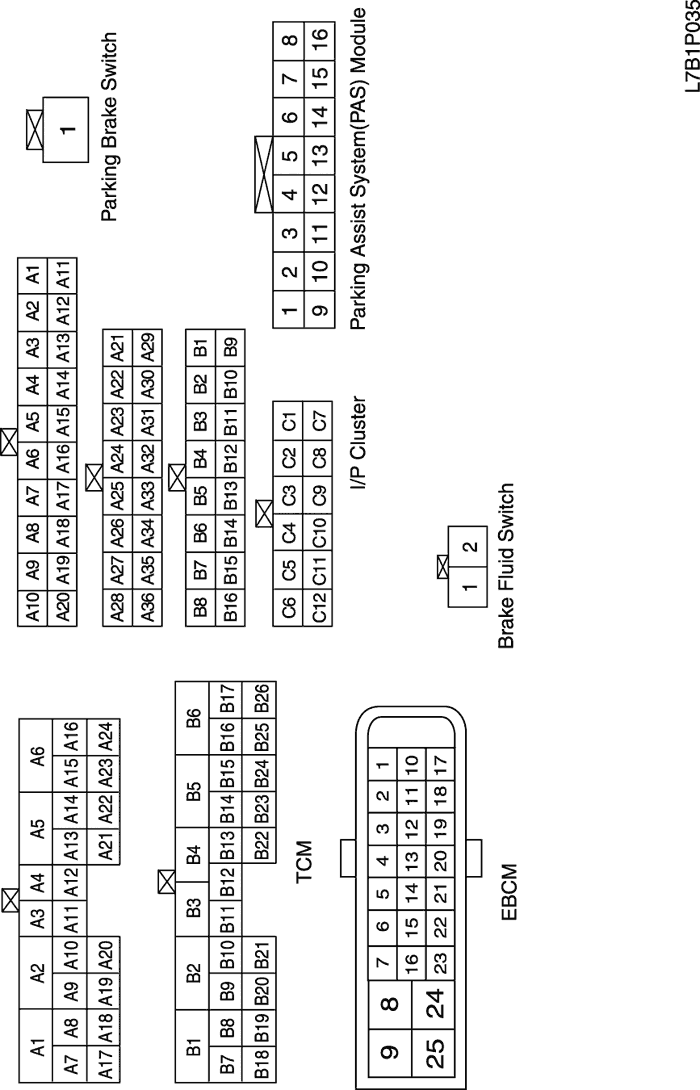

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
1-4) ЦЕПЬ СИГНАЛИЗАЦИИ ОТКРЫТИЯ ДВЕРИ И КОНТРОЛЬНОЙ ЛАМПЫ ОТКРЫТИЯ БАГАЖНИКА
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| C204 (контакт 22, белый) | Приборная панель - кузов | Коробка разъемов внизу левой передней стойки |
| C213 (контакт 23, белый) | Приборная панель - кузов | Коробка разъемов внизу правой передней стойки |
| С351 (контакт 18, серый) | Кузов - дверь водителя | Внизу передней стойки водителя |
| С352 (контакт 18, белый) | Кузов - дверь водителя | Внизу передней стойки водителя |
| С361 (контакт 18, серый) | Кузов - дверь пассажира | Внизу передней стойки пассажира |
| С371 (контакт 21, белый) | Кузов - задняя левая дверь | Внизу левой средней стойки |
| С381 (контакт 21, белый) | Кузов - задняя правая дверь | Внизу правой средней стойки |
| С402 (контакт 6, белый) | Крышка багажника - кузов | На левой боковой панели в багажном отсеке |
| G301 | Кузов | На левой поперечине передней панели пола |
| G302 | Кузов | На правой поперечине передней панели пола |
| G303 | Кузов | Возле задней полки левой задней стойки |

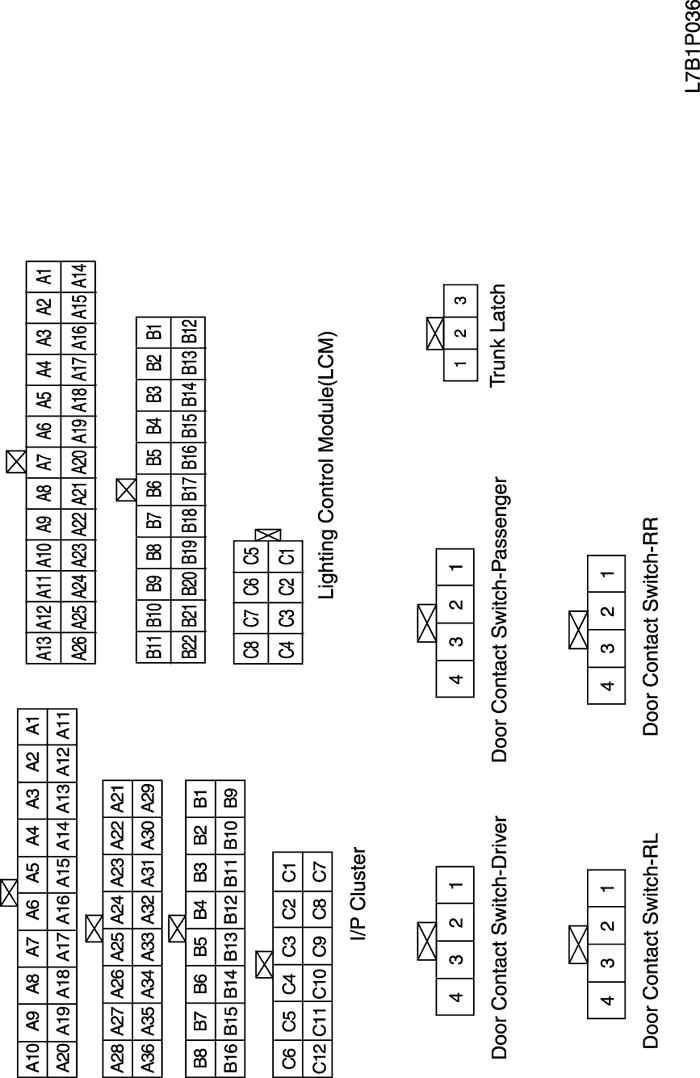

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

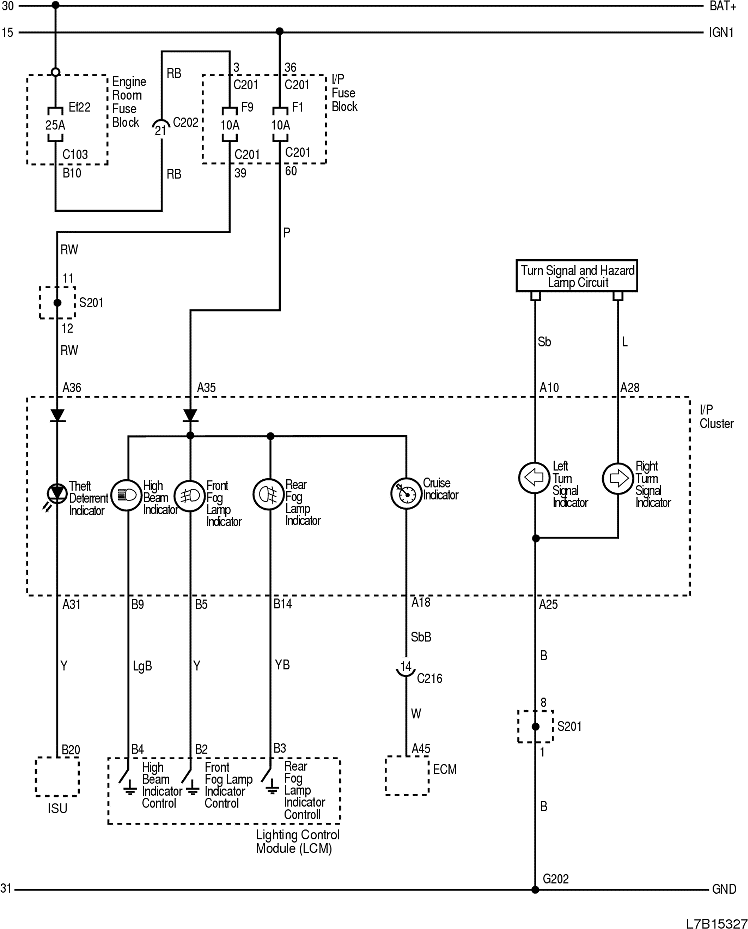

1-5) ЦЕПЬ ИНДИКАТОРОВ (ПРОТИВОУГОННАЯ СИСТЕМА, ДАЛЬНИЙ СВЕТ, ПЕРЕДНИЕ ПРОТИВОТУМАННЫЕ ФАРЫ, ЗАДНИЕ ПРОТИВОТУМАННЫЕ ФОНАРИ, drl, СИСТЕМА ПОДДЕРЖАНИЯ СКОРОСТИ, УКАЗАТЕЛИ ПОВОРОТА)
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С103 (контакт 68, белый) | Кузов - блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С201 (контакт 76, черный) | Приборная панель - блок предохранителей на приборной панели | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| С202 (контакт 23, белый) | Приборная панель - кузов | Коробка разъемов внизу левой передней стойки |
| G202 | Приборная панель | Левая нижняя часть центрального молдинга приборной панели |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
s201

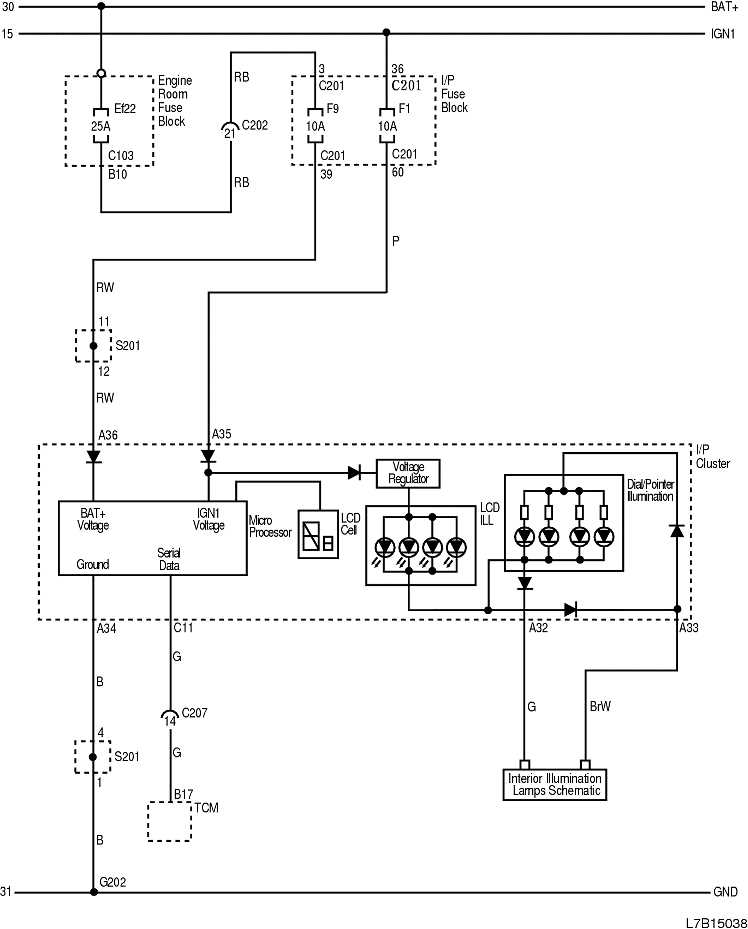

1-6) ЦЕПЬ ИНДИКАТОРА ПЕРЕКЛЮЧЕНИЯ И ПОДСВЕТКИ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С103 (контакт 68, белый) | Кузов - блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С201 (контакт 76, черный) | Приборная панель - блок предохранителей на приборной панели | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| С202 (контакт 23, белый) | Приборная панель - кузов | Коробка разъемов внизу левой передней стойки |
| С207 (контакт 22, белый) | Приборная панель - контроллер КПП | За коленным буфером водителя |
| G202 | Приборная панель | Левая нижняя часть центрального молдинга приборной панели |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
s201
2) ЦЕНТР ИНФОРМИРОВАНИЯ ВОДИТЕЛЯ

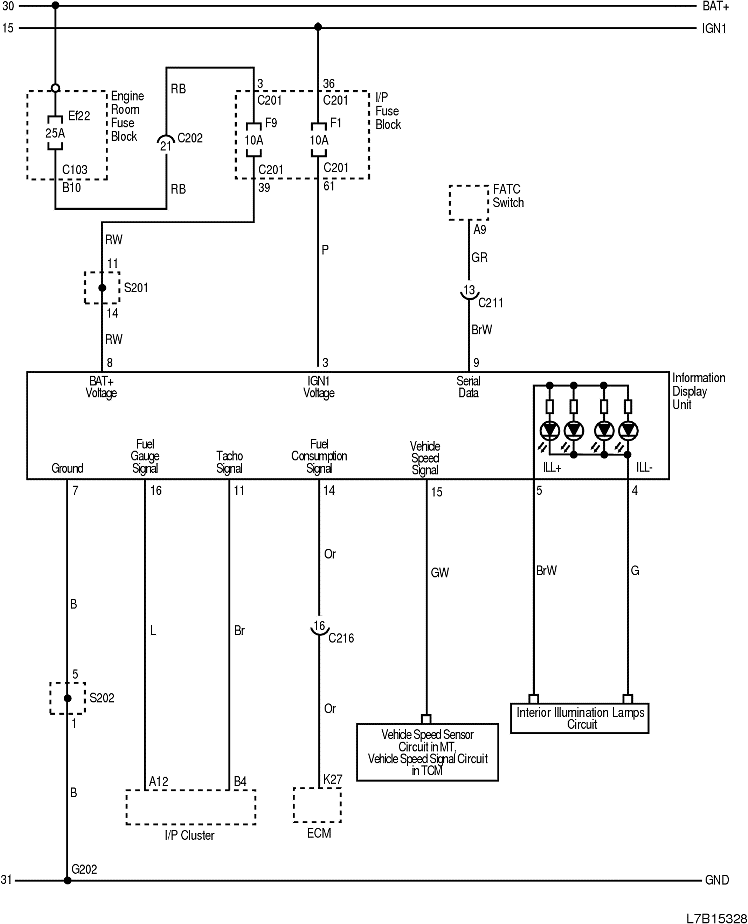

2-1) ЦЕПЬ ИНФОРАЦИОННОГО ДИСПЛЕЯ ВОДИТЕЛЯ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С102 (контакт 68, серый) | Двигатель - блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С103 (контакт 68, белый) | Кузов - блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С201 (контакт 76, черный) | Приборная панель - блок предохранителей на приборной панели | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| С202 (контакт 23, белый) | Приборная панель - кузов | Коробка разъемов внизу левой передней стойки |
| C204 (контакт 22, белый) | Приборная панель - кузов | Коробка разъемов внизу левой передней стойки |
| C211 (контакт 15, белый) | Приборная панель - A/C | За перчаточным ящиком |
| C211 (контакт 16, белый) | Приборная панель - A/C | За перчаточным ящиком |
| C216 (контакт 20, белый) | Двигатель - приборная панель | Возле коробки разъемов внизу правой передней стойки |
| G202 | Приборная панель | Левая нижняя часть центрального молдинга приборной панели |

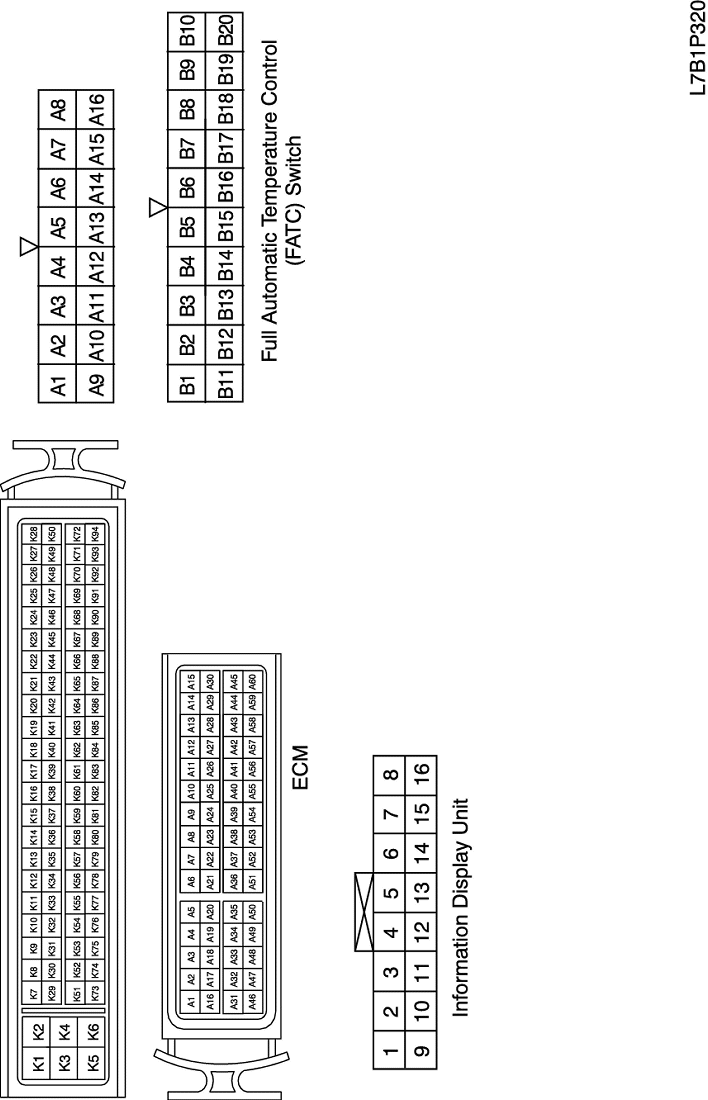

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
s202
3) ЦЕПЬ ЧАСОВ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С103 (контакт 68, белый) | Кузов - блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С201 (контакт 76, черный) | Приборная панель - блок предохранителей на приборной панели | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| С202 (контакт 23, белый) | Приборная панель - кузов | Коробка разъемов внизу левой передней стойки |
| G202 | Приборная панель | Левая нижняя часть центрального молдинга приборной панели |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
s202
4) ЦЕПЬ ЗВУКОВОГО ПРЕДУПРЕЖДЕНИЯ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С103 (контакт 68, белый) | Кузов - блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С201 (контакт 76, черный) | Приборная панель - блок предохранителей на приборной панели | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| С202 (контакт 23, белый) | Приборная панель - кузов | Коробка разъемов внизу левой передней стойки |
| С203 (контакт 16, желтый) | Приборная панель - кузов | Коробка разъемов внизу левой передней стойки |
| C208 (контакт 16, белый) | Подушка безопасности - приборная панель | За аудиосистемой в центре приборной панели |
| С210 (контакт 10, белый) | Приборная панель - корпус замка | Возле середины рулевой колонки |
| С352 (контакт 18, белый) | Кузов - дверь водителя | Внизу передней стойки водителя |
| G301 | Кузов | На левой поперечине передней панели пола |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
s201
5) ЦЕПЬ ПРИКУРИВАТЕЛЯ И ДОПОЛНИТЕЛЬНОЙ РОЗЕТКИ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С201 (контакт 76, черный) | Приборная панель - блок предохранителей на приборной панели | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| C212 (контакт 4, белый) | Приборная панель - пепельница | За пепельницей |
| G202 | Приборная панель | Левая нижняя часть центрального молдинга приборной панели |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
s202
6) ЦЕПЬ КОНТРОЛЬНОЙ ЛАМПЫ ПОДУШКИ БЕЗОПАСНОСТИ/НЕПРИСТЕГНУТОГО РЕМНЯ БЕЗОПАСНОСТИ ПАССАЖИРА
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С201 (контакт 76, черный) | Приборная панель - блок предохранителей на приборной панели | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| C208 (контакт 16, белый) | Подушка безопасности - приборная панель | За аудиосистемой в центре приборной панели |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
