17. НАРУЖНОЕ ОСВЕЩЕНИЕ

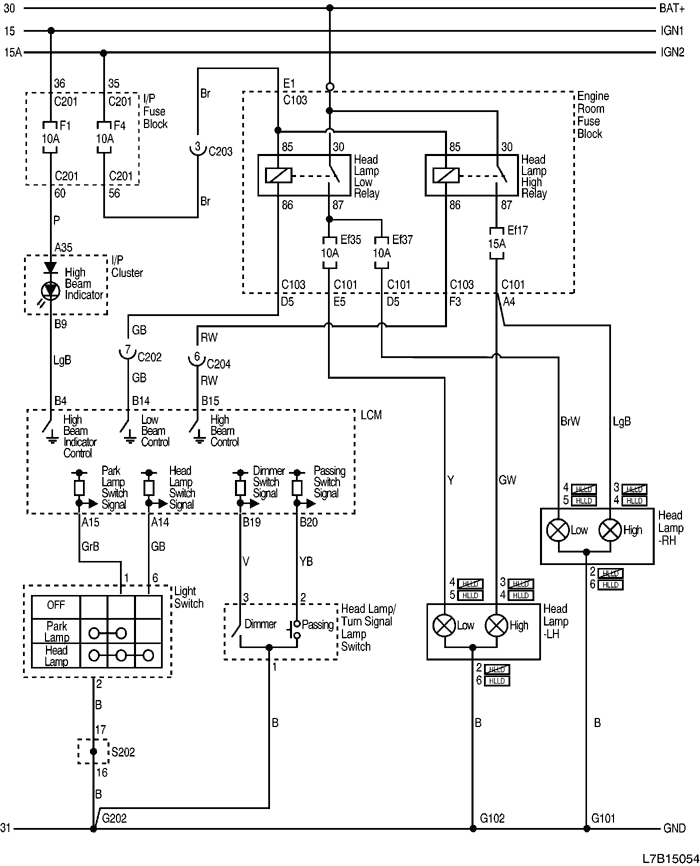

1) ЦЕПЬ ФАР
1-1) ФАРЫ БЕЗ ПРЕДУПРЕДИТЕЛЬНОГО СВЕТА (drl)
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| C101 (контакт 68, черный) | Передняя часть - блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С103 (контакт 68, белый) | Кузов - блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С201 (контакт 76, черный) | Приборная панель - блок предохранителей на приборной панели | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| С202 (контакт 23, белый) | Приборная панель - кузов | Коробка разъемов внизу левой передней стойки |
| С203 (контакт 16, желтый) | Приборная панель - кузов | Коробка разъемов внизу левой передней стойки |
| C204 (контакт 22, белый) | Приборная панель - кузов | Коробка разъемов внизу левой передней стойки |
| G101 | ПЕРЕДНЯЯ ЧАСТЬ | За левой фарой |
| G102 | ПЕРЕДНЯЯ ЧАСТЬ | За правой фарой |
| G202 | Приборная панель | Левая нижняя часть центрального молдинга приборной панели |

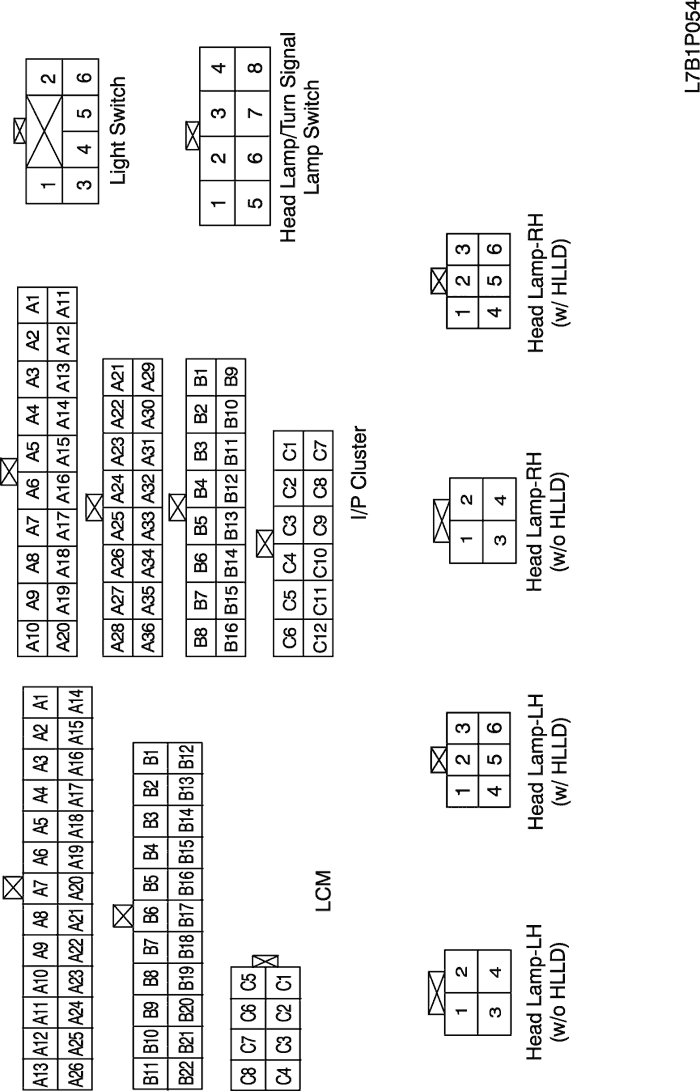

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

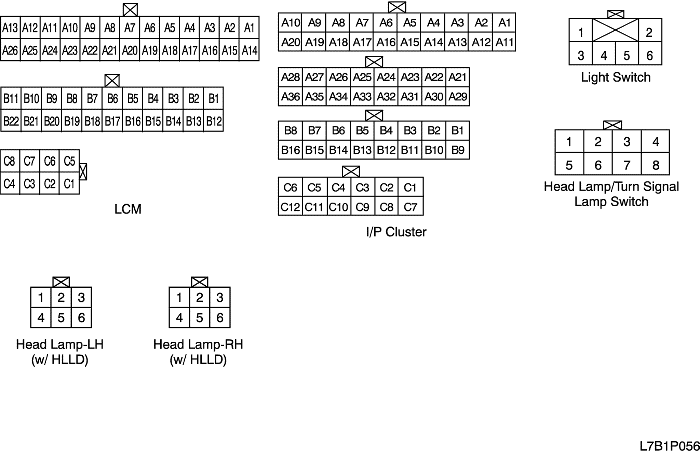

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
s202
1-2) ФАРЫ С ПРЕДУПРЕДИТЕЛЬНЫМ СВЕТОМ (drl)
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| C101 (контакт 68, черный) | Передняя часть - блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С103 (контакт 68, белый) | Кузов - блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С201 (контакт 76, черный) | Приборная панель - блок предохранителей на приборной панели | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| С202 (контакт 23, белый) | Приборная панель - кузов | Коробка разъемов внизу левой передней стойки |
| С203 (контакт 16, желтый) | Приборная панель - кузов | Коробка разъемов внизу левой передней стойки |
| C204 (контакт 22, белый) | Приборная панель - кузов | Коробка разъемов внизу левой передней стойки |
| G101 | ПЕРЕДНЯЯ ЧАСТЬ | За левой фарой |
| G102 | ПЕРЕДНЯЯ ЧАСТЬ | За правой фарой |
| G202 | Приборная панель | Левая нижняя часть центрального молдинга приборной панели |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
s202

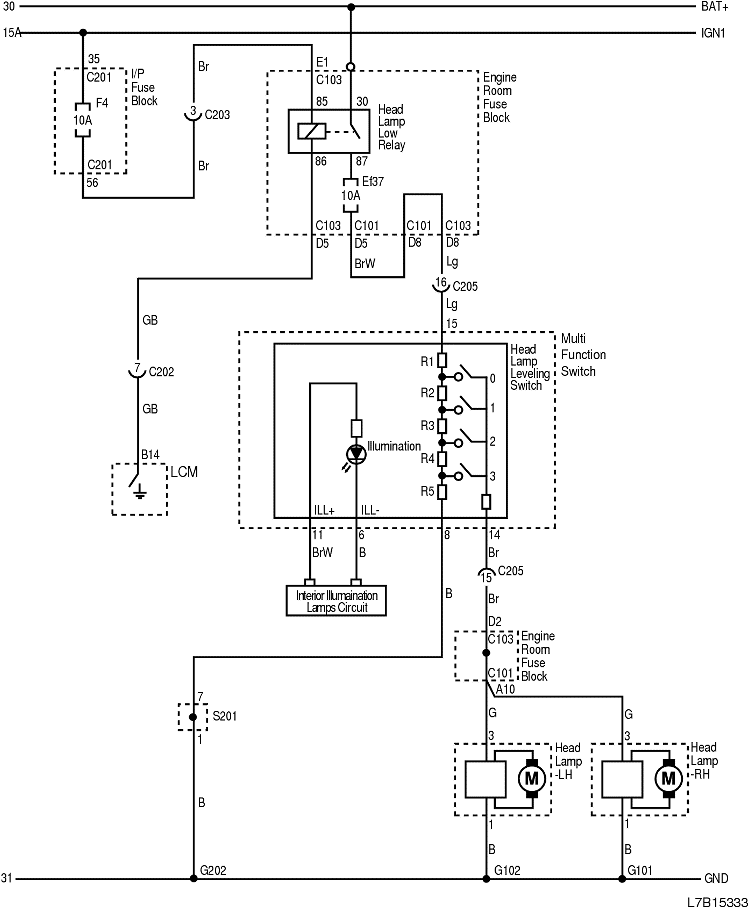

1-3) ЦЕПЬ УСТРОЙСТВА РЕГУЛИРОВАНИЯ ПОЛОЖЕНИЯ ФАР (hlld)
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| C101 (контакт 68, черный) | Передняя часть - блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С103 (контакт 68, белый) | Кузов - блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С201 (контакт 76, черный) | Приборная панель - блок предохранителей на приборной панели | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| С202 (контакт 23, белый) | Приборная панель - кузов | Коробка разъемов внизу левой передней стойки |
| С203 (контакт 16, желтый) | Приборная панель - кузов | Коробка разъемов внизу левой передней стойки |
| C205 (контакт 23, белый) | Приборная панель - кузов | Коробка разъемов внизу левой передней стойки |
| G101 | ПЕРЕДНЯЯ ЧАСТЬ | За левой фарой |
| G102 | ПЕРЕДНЯЯ ЧАСТЬ | За правой фарой |
| G202 | Приборная панель | Левая нижняя часть центрального молдинга приборной панели |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

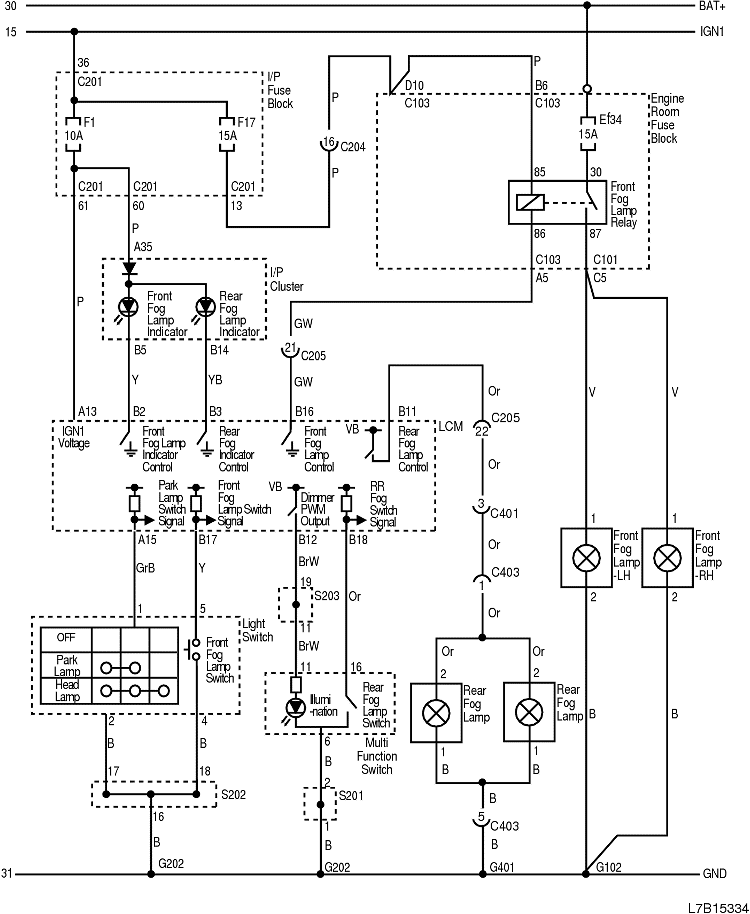

2) ЦЕПЬ ПРОТИВОТУМАННЫХ ФАР И ФОНАРЕЙ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| C101 (контакт 68, черный) | Передняя часть - блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С103 (контакт 68, белый) | Кузов - блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С201 (контакт 76, черный) | Приборная панель - блок предохранителей на приборной панели | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| C204 (контакт 22, белый) | Приборная панель - кузов | Коробка разъемов внизу левой передней стойки |
| C205 (контакт 23, белый) | Приборная панель - кузов | Коробка разъемов внизу левой передней стойки |
| G102 | ПЕРЕДНЯЯ ЧАСТЬ | За правой фарой |
| G202 | Приборная панель | Левая нижняя часть центрального молдинга приборной панели |

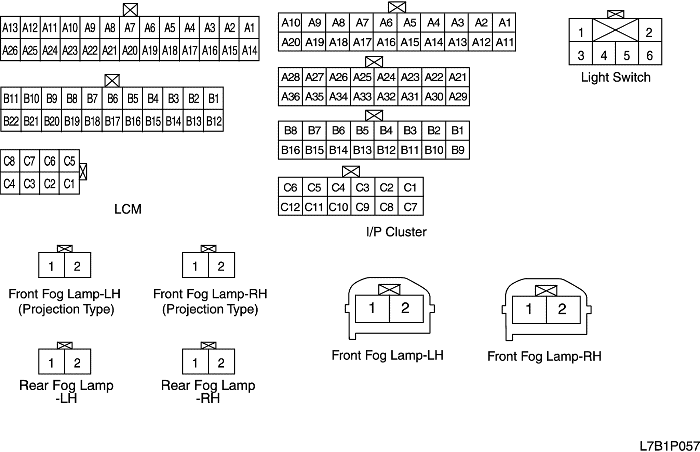

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
s201
s202
s203
3) ЦЕПЬ СТОЯНОЧНЫХ ОГНЕЙ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| C101 (контакт 68, черный) | Передняя часть - блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С103 (контакт 68, белый) | Кузов - блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С203 (контакт 16, желтый) | Приборная панель - кузов | Коробка разъемов внизу левой передней стойки |
| C401 (контакт 16, белый) | Багажный отсек - кузов | На левой боковой панели в багажном отсеке |
| С402 (контакт 6, белый) | Крышка багажника - кузов | На левой боковой панели в багажном отсеке |
| G101 | ПЕРЕДНЯЯ ЧАСТЬ | За левой фарой |
| G102 | ПЕРЕДНЯЯ ЧАСТЬ | За правой фарой |
| G202 | Приборная панель | Левая нижняя часть центрального молдинга приборной панели |
| G303 | Кузов | Возле задней полки левой задней стойки |
| G401 | Багажный отсек | Левая боковая панель багажного отсека |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
s202

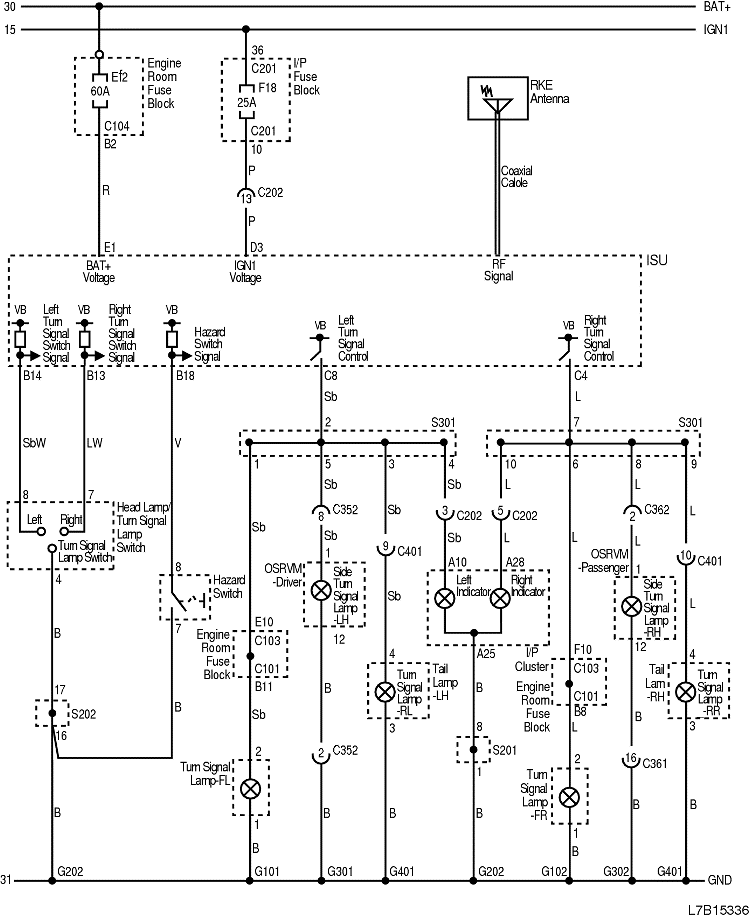

4) ЦЕПЬ УКАЗАТЕЛЕЙ ПОВОРОТА И ЛАМПЫ АВАРИЙНОЙ СИГНАЛИЗАЦИИ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| C101 (контакт 68, черный) | Передняя часть - блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С103 (контакт 68, белый) | Кузов - блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С104 (контакт 8, серый) | Кузов - блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С201 (контакт 76, черный) | Приборная панель - блок предохранителей на приборной панели | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| С202 (контакт 23, белый) | Приборная панель - кузов | Коробка разъемов внизу левой передней стойки |
| С352 (контакт 18, белый) | Кузов - дверь водителя | Внизу передней стойки водителя |
| С361 (контакт 18, серый) | Кузов - дверь пассажира | Внизу передней стойки пассажира |
| С362 (контакт 18, белый) | Кузов - дверь пассажира | Внизу передней стойки пассажира |
| C401 (контакт 16, белый) | Багажный отсек - кузов | На левой боковой панели в багажном отсеке |
| G101 | ПЕРЕДНЯЯ ЧАСТЬ | За левой фарой |
| G102 | ПЕРЕДНЯЯ ЧАСТЬ | За правой фарой |
| G202 | Приборная панель | Левая нижняя часть центрального молдинга приборной панели |
| G301 | Кузов | На левой поперечине передней панели пола |
| G302 | Кузов | На правой поперечине передней панели пола |
| G401 | Багажный отсек | Левая боковая панель багажного отсека |

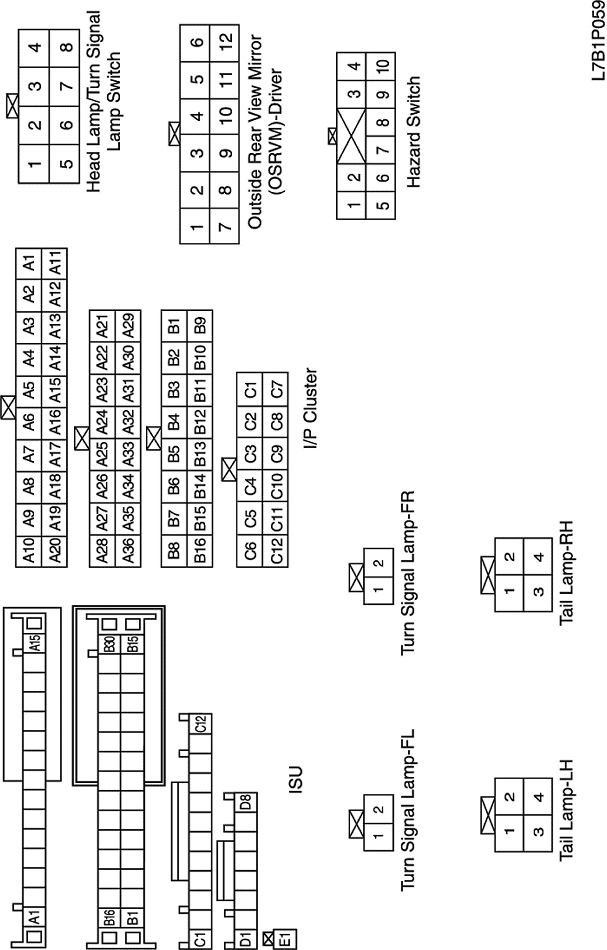

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

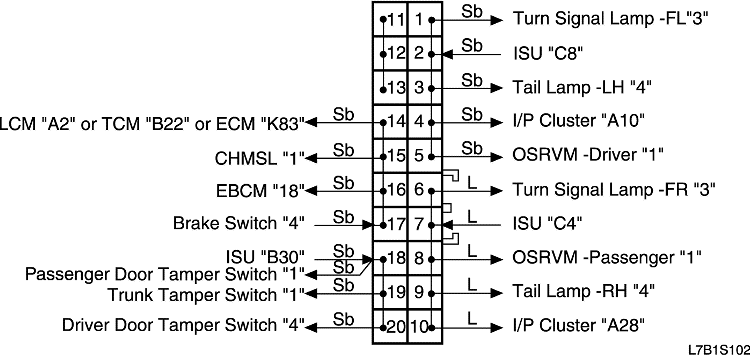

г. КОНТАКТНАЯ КОЛОДКА

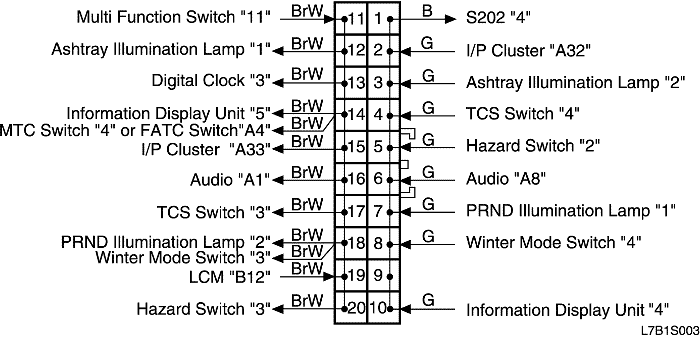

s202

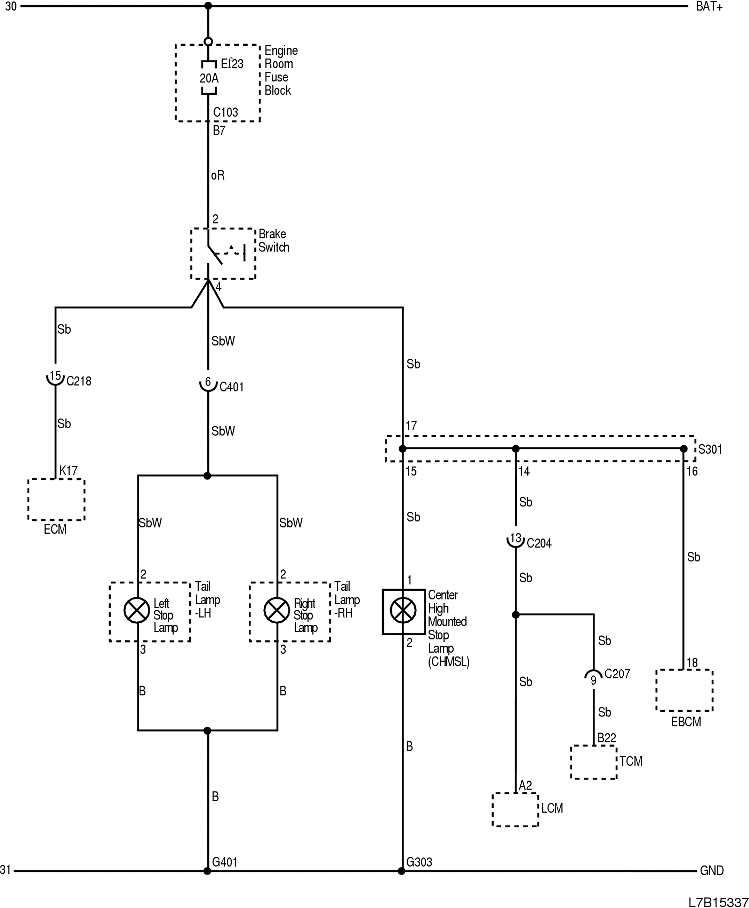

5) ЦЕПЬ СТОП-СИГНАЛОВ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С103 (контакт 68, белый) | Кузов - блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| C204 (контакт 22, белый) | Приборная панель - кузов | Коробка разъемов внизу левой передней стойки |
| С207 (контакт 22, белый) | Приборная панель - контроллер КПП | За коленным буфером водителя |
| C218 (контакт 15, белый) | Двигатель - кузов | Коробка разъемов внизу правой передней стойки |
| C401 (контакт 16, белый) | Багажный отсек - кузов | На левой боковой панели в багажном отсеке |
| G303 | Кузов | Возле задней полки левой задней стойки |
| G401 | Багажный отсек | Левая боковая панель багажного отсека |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
s301

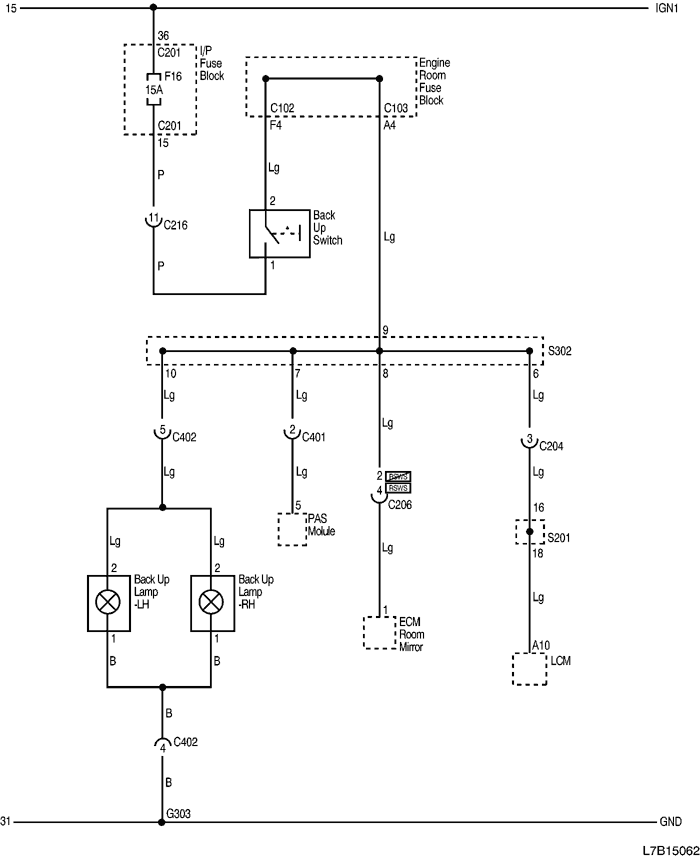

6) ЦЕПЬ ФОНАРЕЙ ЗАДНЕГО ХОДА
6-1) ФОНАРЬ ЗАДНЕГО ХОДА С МЕХАНИЧЕСКОЙ КПП
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С102 (контакт 68, серый) | Двигатель - блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С103 (контакт 68, белый) | Кузов - блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С201 (контакт 76, черный) | Приборная панель - блок предохранителей на приборной панели | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| C204 (контакт 22, белый) | Приборная панель - кузов | Коробка разъемов внизу левой передней стойки |
| С206 (контакт 10, белый) | Крыша - кузов | Возле середины передней стойки водителя |
| C206 (контакт 18, белый) | Крыша - кузов | Возле середины передней стойки водителя |
| C216 (контакт 20, белый) | Двигатель - приборная панель | Возле коробки разъемов внизу правой передней стойки |
| C401 (контакт 16, белый) | Багажный отсек - кузов | На левой боковой панели в багажном отсеке |
| С402 (контакт 6, белый) | Крышка багажника - кузов | На левой боковой панели в багажном отсеке |
| G303 | Кузов | Возле задней полки левой задней стойки |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
s201

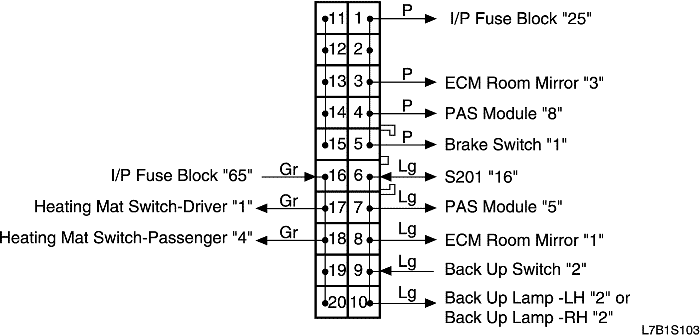

s302

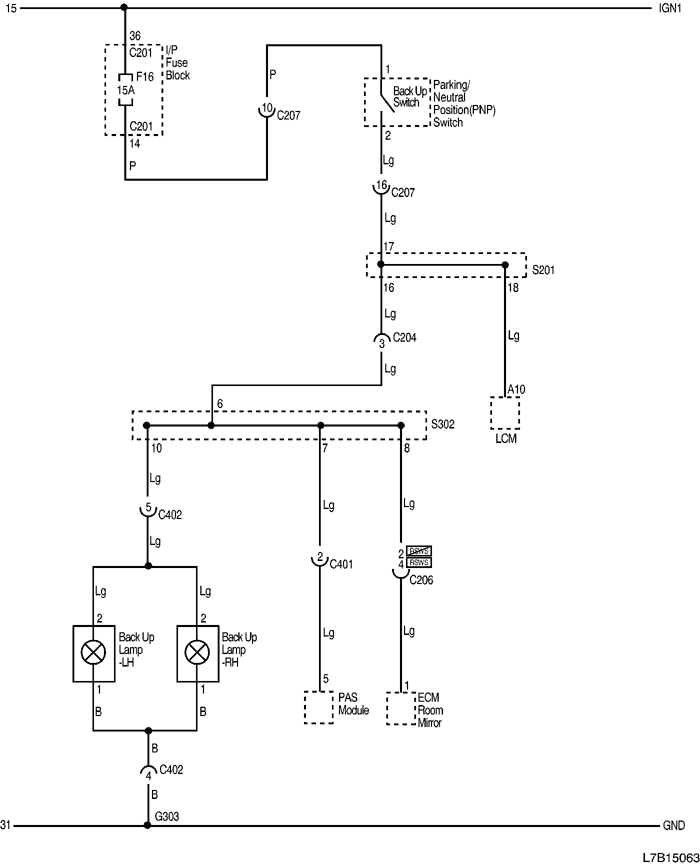

6-2) ФОНАРЬ ЗАДНЕГО ХОДА С АВТОМАТИЧЕСКОЙ КПП
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С201 (контакт 76, черный) | Приборная панель - блок предохранителей на приборной панели | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| C204 (контакт 22, белый) | Приборная панель - кузов | Коробка разъемов внизу левой передней стойки |
| С206 (контакт 10, белый) | Крыша - кузов | Возле середины передней стойки водителя |
| C206 (контакт 18, белый) | Крыша - кузов | Возле середины передней стойки водителя |
| С207 (контакт 22, белый) | Приборная панель - контроллер КПП | За коленным буфером водителя |
| C401 (контакт 16, белый) | Багажный отсек - кузов | На левой боковой панели в багажном отсеке |
| С402 (контакт 6, белый) | Крышка багажника - кузов | На левой боковой панели в багажном отсеке |
| G303 | Кузов | Возле задней полки левой задней стойки |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
s201
s302
