2. СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ

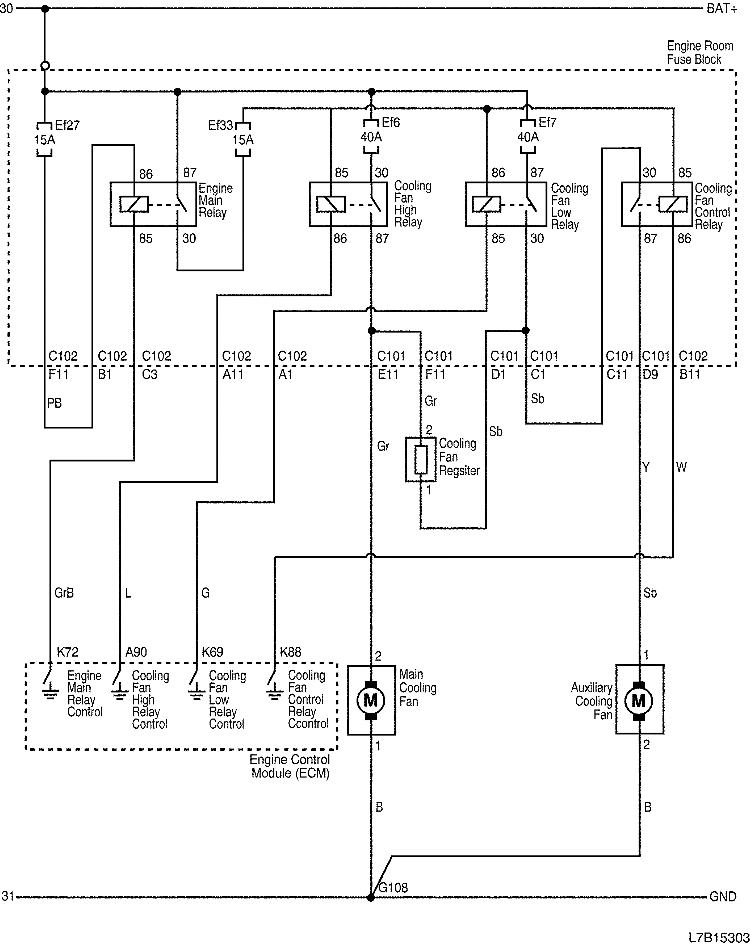

1) ЦЕПЬ УПРАВЛЕНИЯ ВЕНТИЛЯТОРОМ ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| C101 (контакт 68, черный) | Передняя часть - блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С102 (контакт 68, серый) | Двигатель - блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| G101 | ПЕРЕДНЯЯ ЧАСТЬ | За левой фарой |
| G102 | ПЕРЕДНЯЯ ЧАСТЬ | За правой фарой |

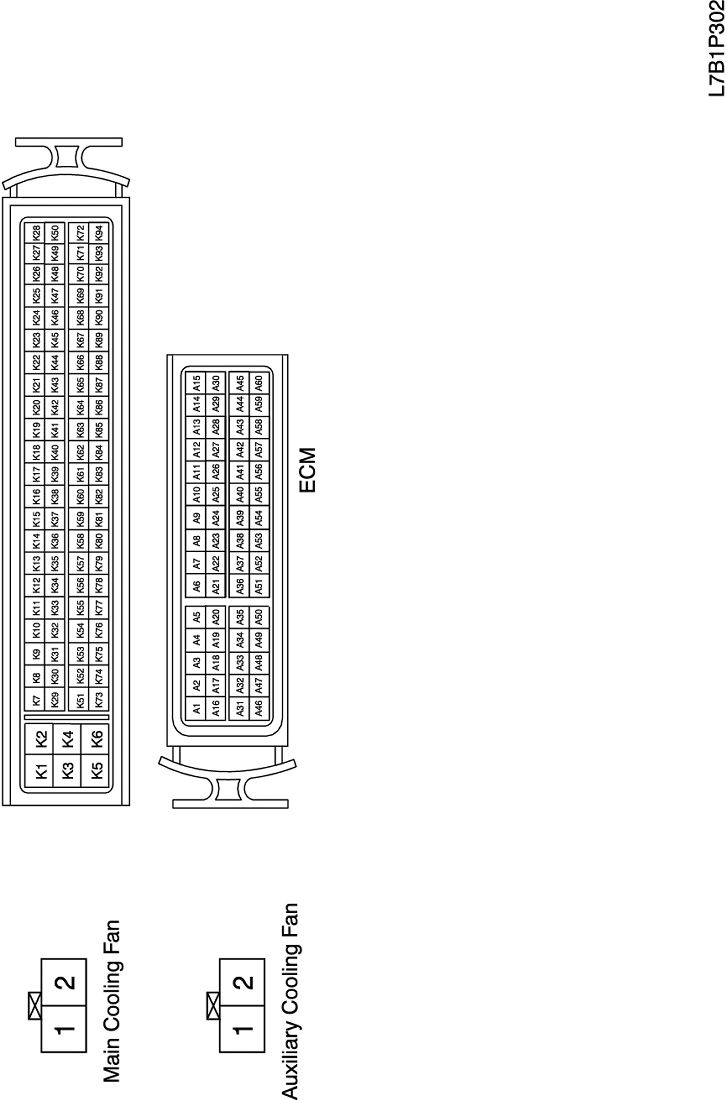

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
