25. АУДИОСИСТЕМА

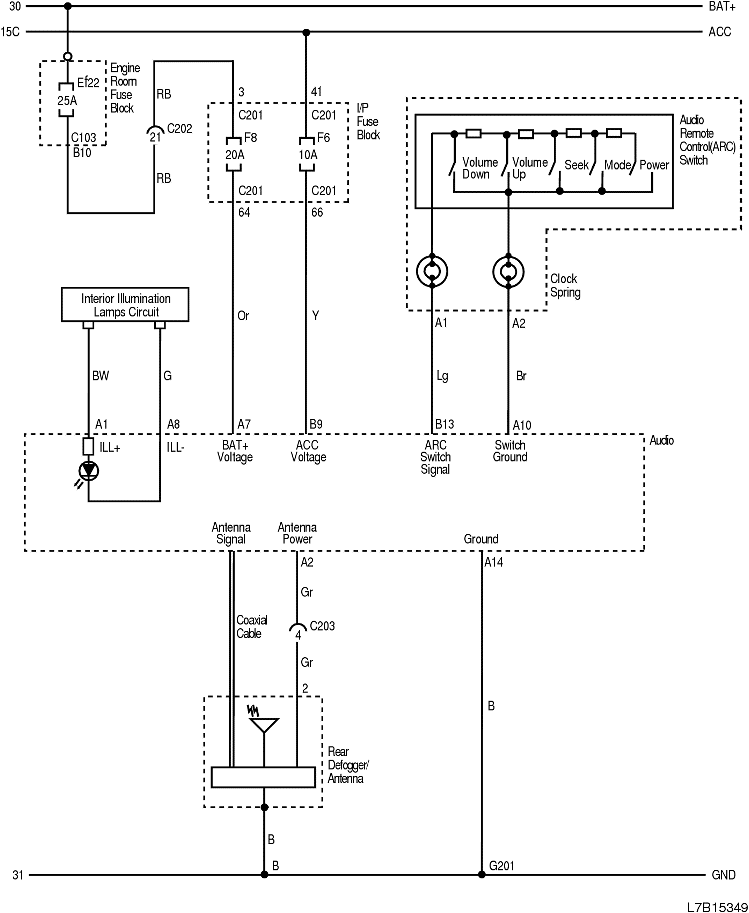

1) ЦЕПЬ ЭЛЕКТРОПИТАНИЯ, МАССЫ, ВЫКЛЮЧАТЕЛЯ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ И АНТЕННЫ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С103 (контакт 68, белый) | Кузов - блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С201 (контакт 76, черный) | Приборная панель - блок предохранителей на приборной панели | БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ |
| С202 (контакт 23, белый) | Приборная панель - кузов | Коробка разъемов внизу левой передней стойки |
| С203 (контакт 16, желтый) | Приборная панель - кузов | Коробка разъемов внизу левой передней стойки |
| G201 | Приборная панель | Возле диагностического разъема |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

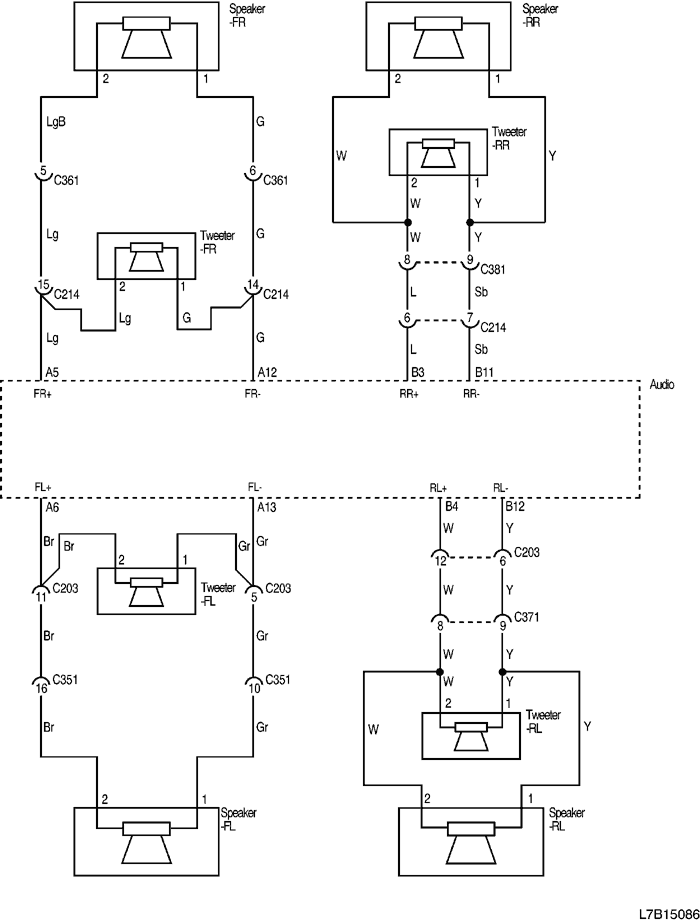

2) ЦЕПЬ ДИНАМИКОВ
2-1) ДИНАМИКИ БЕЗ УСИЛИТЕЛЯ МОЩНОСТИ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С203 (контакт 16, желтый) | Приборная панель - кузов | Коробка разъемов внизу левой передней стойки |
| C214 (контакт 23, белый) | Приборная панель - кузов | Коробка разъемов внизу правой передней стойки |
| С351 (контакт 18, серый) | Кузов - дверь водителя | Внизу передней стойки водителя |
| С361 (контакт 18, серый) | Кузов - дверь пассажира | Внизу передней стойки пассажира |
| С371 (контакт 21, белый) | Кузов - задняя левая дверь | Внизу левой средней стойки |
| С381 (контакт 21, белый) | Кузов - задняя правая дверь | Внизу правой средней стойки |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
