Cruze

Начальная страница GMDE Загрузить статическое содержание Загрузить динамическое содержание Справка?

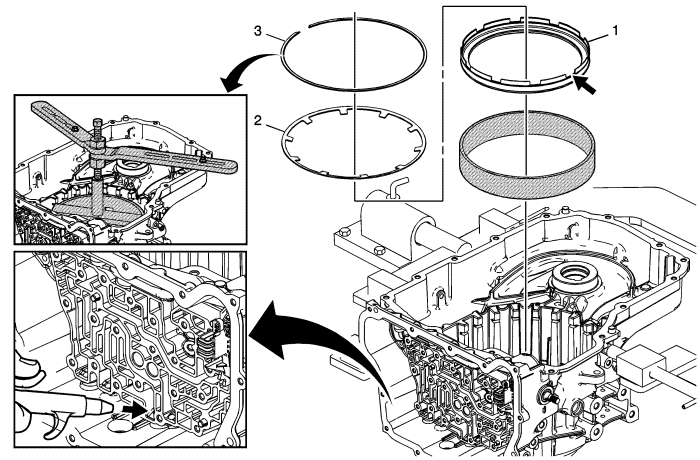

Установка поршня муфты 2-6 — 6t40/45


1891330

Выноска

Название компонента

1

Поршень муфты 2-6

Подсказка

    • Расположить выпуск воздуха и большой вырез поршня 2-6 в сторону верха картера.
    • Предохранительное кольцо dt-47796 служит для защиты кромки уплотнения поршня от повреждения при установке. Чтобы облегчить установку поршня, смазать предохранительное кольцо dt-47796 изнутри тонким слоем жидкости для автоматических коробок передач.

Специальный инструмент

dt-47796 Предохранительное кольцо для защиты уплотнений

Эквивалентные местные инструменты см. Специальный инструмент .

2

Пружина муфты 2-6

3

Держатель пружины муфты 2-6

Осторожно: Отрегулируйте давление воздуха таким образом, чтобы оно не превышало 40 фунтов на кв. дюйм. Слишком высокое давление может привести к тому, что ход поршня окажется слишком большим, в результате чего его уплотнения будут повреждены.

Подсказка

    • Расположить держатель на пружине муфты 2-6 и совместить разрыв держателя с самым большим вырезом в шлицах картера в направлении низа картера. Разрыв держателя должен лежать на зубце шлицов корпуса.
    • Подать сжатый воздух в расположенное в картере отверстие для подачи жидкости в муфту, чтобы проверить исправность работы поршня.

Специальный инструмент

    • dt-47797 Приспособление для установки пружины
    • dt-48056 Мостик для сжатия пружины

Эквивалентные местные инструменты см. Специальный инструмент .
